無線對講系統設計說明
(一)概述
本系統為大廈無線對講系統,它要在建筑物的地上及地下部分實現快速、簡便、靈活機動的通訊,是大廈物業管理、消防、保安、工程維修等部門必備的系統。在大廈工程中,業主著重強調無線對講系統在大廈內的絕大部分區域?qū)χv通話,根據此要求,我們制定如下方案。
(二)設計方案依據
1.國家有關標準;
2.業主對系統的基本要求;
3.大廈建筑結構;
4.地面、地下建筑物無線電波傳輸理論以及實踐經驗和成功案例
(如:北京飯店、方圓大廈、發展大廈、昆侖飯店、京倫飯店、保利大廈、亮馬河大廈、建國飯店 , 航華中心 , 國貿飯店等。)
5.系統所用設備,材料的技術參數。

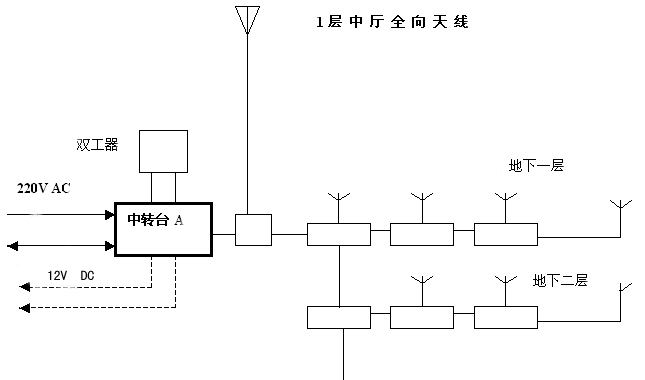

(三) 系統框圖說明
該樓宇建筑結構龐大,單憑對講機難以達到通訊的覆蓋要求 , 現采用中繼臺方式實現樓宇地面與地下的互連通話,此方案中設計使用 1 個中繼臺,使用射頻電纜組成通訊網絡,在重要區域均架設信號覆蓋的天線,由于建筑結構的限制,所需射頻同軸電纜較長,而且通訊覆蓋會受到一定的影響(如:功率衰減較大,在布線施工時有難以逾越的環境制約等),但通訊效果符合國家對通訊覆蓋的設計標準
為兼顧電纜損耗以及費用之間的矛盾,特采用國產優質 SYWV-50-9 的同軸電纜,性能接近進口電纜,而不使用價格昂貴的電纜,至少可降低一半的費用。經計算采用 50-9 的同軸電纜在 400MHZ 頻率下,每米的損耗為 0.06dB , 符合長線傳輸?shù)囊?.
