主頁（http://www.130131.com）： CWYK-HH-B人防警報控制系統
系統簡述 CWYK-HH-B人防警報控制系統是專為人民防空警報研制的有無線雙重控制系統，該系統利用有線或人防無線專用頻點，配以警報控制器( 控制單元、無線電臺、無線Modem 、有線接口)、計算機等，完成防空警報系統各種警報的自動發布與管理。系統設備操作簡單，具有狀態回顯、網絡管理等功能及抗干擾、加密（抗敵意破壞）等特點，通信可靠、效率高。 該系統可作為人防警報試?guó)Q控制，也可作為戰時拉響防空警報使用，它具有的廣播功能和電視插播功能，可作為宣傳、教育國民的手段，普及防空知識，提高防空意識。 公司從事人防警報控制系統的研制和建設工作已經有十多年，公司生產的“CWYK-HH-B 人防警報控制系統”已經成功地被廣東省、海南省、湖北省、四川省、江蘇省、山東省、安徽省、遼寧省、黑龍江省、青海省和新疆維吾爾自治區等省市人防使用，系統終端銷售近萬臺，系統運行穩定、可靠。 (1) 系統的安全性、可靠性高，控制準確；
(2) 系統的網絡結構合理，功能豐富；
(3) 網絡功能完善 — 有線、無線、GPRS多種手段，多種路徑同時控制；
(4) 自研專用調解器 — 抗干擾能力強，傳輸數據可靠，回顯速度快；
(5) 自主知識產權 — 自行研制，系統升級改造便利；
(6) 設備結構合理，小型化程度高，安裝方便；
(7) 蓄電池浮充功能，交直流自動切換；
(8) 電動、電聲全兼容。 系統組成 該系統由中央站和子站兩部分組成，子站又包括電聲警報站、電動警報站和公共媒體警報終端站（電視警報終端站、廣播警報終端站）。若需要中繼轉發還可以包括中間站。
中央站包括計算機和中央控制器，通過計算機網控軟件或中央控制器面板按鍵，發送警報系統的各種控制指令，接收各種報警站的回示信息，結合報警區域電子地圖，在地圖上顯示警報網點的分布及各點控制器、警報器的工作狀態。
子站接收中央站的警報控制信號，控制電動/電聲警報器的鳴響，同時將控制器和警報器的工作狀態發回給中央站。廣播、電視報警終端站借助廣播、電視媒體進行防空警報信號的發布和防空警報知識的宣傳。當發布警報時，正常的廣播、電視節目被切斷，強行插入防空警報信號，警報結束后，節目自動恢復。

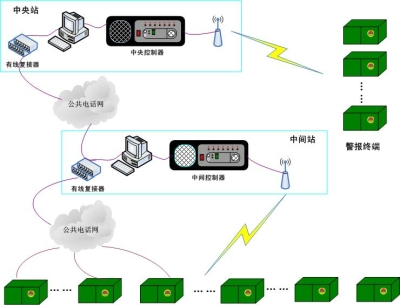

該系統采用星型網絡拓?fù)浣Y(jié)構，其組成及網絡結構如下圖所示。
中央站、普通子站和廣播、電視子站的具體組成及其控制器的功能如下。
☆中央站由中央控制器、計算機及網絡控制軟件等組成，通過無線專網及有線公網對全網進行統一控制。其中，中央控制器由無線電臺、無線Modem、中心控制單元、天/饋線組成。中央站的組成原理如圖一所示，中央控制器設備如圖二所示。

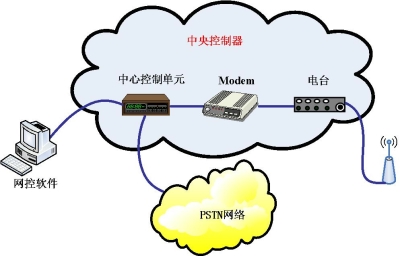

 圖一、中央站組成

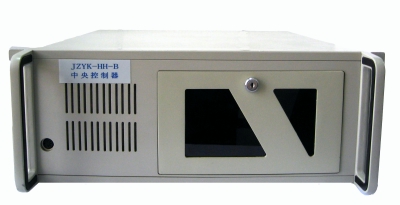

 圖二、中央控制器 中央控制器功能：
(1) 通過中央控制器面板按鍵(或計算機網控軟件)控制子站自動發布及中斷各種警報信號。
(2) 具有單控、組控、群控和全控功能。
(3) 具有廣播通話功能。
(4) 設有按鍵密碼，防止誤操作。
(5) 設有無線通信鎖，防止警報誤發布。
子站由電動/電聲警報控制器及電源等組成。其中電動/電聲警報控制器由無線電臺、無線Modem、子站控制單元、天/饋線組成。子站控制電動、電聲警報器發放各種警報并收集信息回饋中心。子站的組成原理如圖三所示，電動/電聲警報控制器設備如圖四所示。

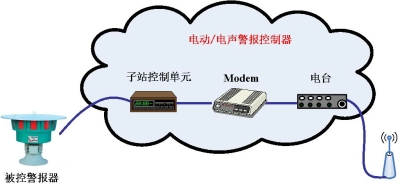

圖三、子站組成
圖四、電動警報控制器
子站控制器功能：
(1) 接收中央站控制信息，發布及中斷各種警報。
(2) 通過警報控制器面板按鍵獨立人工發布及中斷各種警報信號。
(3) 具有廣播通話功能。
(4) 設有按鍵密碼，防止誤操作。
(5) 設有無線通信鎖，防止警報誤發布。
(6) 蓄電池浮充功能，交、直流都上電后，交流電源對蓄電池進行浮充。
☆廣播、電視子站由工業控制計算機（工控機內放置無線電臺，無線Modem與警報控制器，音、視頻切換控制板，VGA/TV轉換器）及播放軟件，天/饋線及電源等組成。
廣播、電視子站的組成原理如圖五所示，其控制器設備如圖六所示。

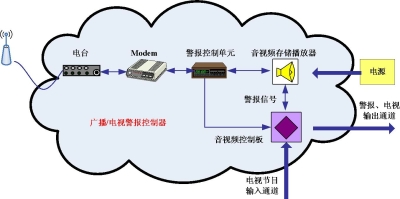

圖五、廣播電視子站組成

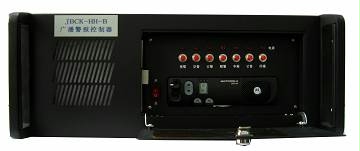

圖六、廣播電視警報控制器
廣播、電視控制器功能：
(1) 接收中央站控制信息，發布及中斷各種警報；
(2) 通過警報控制器面板按鍵獨立人工發布及中斷各種警報信號；
(3) 具有廣播通話功能；
(4) 設有按鍵密碼，防止誤操作；
(5) 設有無線通信鎖，防止警報誤發布； 技術特點 (1) 采用星型網絡拓?fù)浣Y(jié)構，網控終端可達65,536個。
(2) 采用高性能的調制解調技術，整個網絡工作速度快，性能穩定，能在信號質量為2級及以上時可靠檢測警報信號(此為本系統的獨特性能)。
(3) 采用高性能的糾錯、校驗技術，具有四重防誤觸發功能，整個網絡工作性能可靠，可做到無虛警及低誤警概率。
(4) 采用三級密鑰保護，防止網絡受敵意破壞。
(5) 交、直流雙電源供電，自動檢測交直流電源，對警報器進行相應的交、直流報警控制(交流優先)，交流斷電時能自動切換到直流供電，提高了整個系統的抗毀性、可靠性。
(6) 系統操作簡單，直觀明了。 功能特點 (1) 中央站通過計算機軟件或設備面板按鍵控制子站自動發布或中斷各種警報信號。
(2) 子站獨立進行人工發布或中斷各種警報信號。
(3) 具有單控、組控、群控和全控功能。
(4) 具有真回顯功能，即能根據警報器及控制器工作情況進行相應的報警狀態回顯。
(5) 具有對整個警報控制系統進行測試的功能。
(6) 具有順序報警功能。
(7) 具有報警狀態統計、網絡管理、報警歷史查詢等功能。
(8) 具有廣播通話功能。
(9) 設有按鍵密碼，防止誤操作。
(10) 設有無線通信鎖，防止警報誤發布。

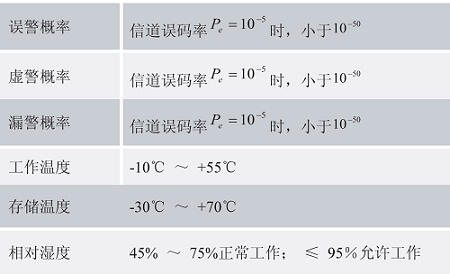

(11) 蓄電池浮充功能，交、直流都上電后，交流電源對蓄電池進行浮充。 技術參數
