主頁（http://www.130131.com）：5基站無線自組網覆蓋256公里深山航道 超視距助力湄公河指揮通信
湄公河，一水二名，在中國境內稱為瀾滄江，經云南出境后稱作湄公河，是東南亞第一大河，依次流經緬甸、老撾、泰國、柬埔寨、越南；2016年3月，瀾湄合作領導人首次會議在中國三亞舉行，會議發表了《瀾滄江—湄公河合作首次領導人會議三亞宣言》和《瀾滄江－湄公河國家產能合作聯合聲明》兩份重要文件，2018年1月，在柬埔寨召開的瀾湄合作第二次領導人會議發表了《瀾滄江—湄公河合作五年行動計劃(2018—2022)》，“同飲一江水”描述了瀾湄六國之間密不可分的聯系，瀾湄合作是根據六國的共同需要量身打造的新型次區域合作機制，也是中國與東盟整體合作的重要組成部分，建設大湄公河次區域（GMS）經濟深度合作也是中國和東盟整體共同的愿望！ 湄公河地區作為一帶一路亞洲和非洲的重要聯系紐帶，地位非同一般，也是美國，歐洲，日本，中國最核心的角逐地區之一；從湄公河輸出輸入的不只是簡單的商品和生意，更重要的是中華文明和國家尊嚴，湄公河地區比鄰我國的大西南，湄公河地區的穩定和發展，直接關系到我國整個大西南的發展戰略；然而，湄公河金三角地帶，泰國緬甸各類武裝割據，派系眾多，再加上販毒猖獗，所以湄公河上局勢十分復雜，在湄公河兩岸偶爾還會傳來激烈槍聲，湄公河上收繳的毒品運輸船有時都是按照噸來計算，要知道整個云南省每年繳獲的毒品都是幾千噸，2011年10.5湄公河慘案發生后，中老緬泰四國聯合巡航啟動，然而從國內關累港到金三角孟莫碼頭256公里的深山河道通信，一直是四國巡航執法隊伍的難題，尤其是從關累港到班相果港口航段，湄公河兩岸深山都是800-1800米的原始熱帶雨林人跡罕至，執法船載衛星動中通有時候剛剛搜到衛星信號，船一拐彎信號就沒有了，重新搜星又要8分鐘時間，而且湄公河地區每年180天的雨季對衛星通信效果來講也影響巨大；
在偶然的機會，湄公河水上支隊接觸到了超短波超視距通信，了解到該技術下的基站可以無線組網，當即在2014年年底和2015年上半年組織了從關累港到金三角孟莫港之間的選點測試；測試表明，運用基站無線自組網技術完全可以覆蓋湄公河航段，而且超短波通信話音清晰效果很好；鑒于需求緊迫性，確定先實施從關累港到金三角孟莫港建設五個基站，因?yàn)檫@一段最為危險； 該工程建設難度極大，三個基站建設在國外，涉及到供電鐵塔施工等等多次協調，2017年7月驗收完畢，到目前一直運行良好，除了一次雷擊維護處理之外，使用基本上沒有中斷；而且建設在曼崗山寨的基站使用太陽能風光一體發電供電，在版納180天雨季情況下，2年時間過去了，也一直工作穩定； 湄公河超短波超視距工程項目的實施，通信基本上覆蓋了從巒賽港到孟莫港的全部危險航段，為四國聯合執法湄公河巡航提供了有力的保障； 1、 超短波超視距5個基站無線自組網，實現了湄公河航段的指揮調度通信和報警，尤其是國外危險區域全航段通信覆蓋； 2、 實現了湄公河上執法船的動態位置實時可見，坐在西雙版納四國聯合指揮中心，湄公河上的每一條執法船位置都實時可見；該功能后續會擴展到各個商船位置動態跟蹤； 3、 實現了湄公河上指揮調度通信遠程可視化管理，通過網關，可以接入云南省指揮中心甚至北京指揮中心，遠程指揮調度管理； 4、 實現了湄公河執法船及商船VHF報警和超視距數字集群通信系統互通，商船可以隨時隨地遠程報警； 5、 超短波基站自組網國內外相連一跳空中直線距離100公里，且要翻越1800米的高山，創立了超短波山區應用的神話！ 6、 超短波超視距系統低功耗的特點，打破了湄公河地區180天雨季不可以應用太陽能風光無人值守發電系統的慣例。
超短波超視距通信是一種新型的數字通信技術，超短波通信領域的技術創新，突破了傳統超短波視距通信的理念。超短波超視距傳輸?shù)膶?shí)現，解決各行業各部門在遠距離、弱信號的情況下通信難的瓶頸，將通信距離提升到現有超短波通信產品的3-5倍以上，填補超短波超視距通信空白。 超短波超視距數字通信設備利用無線信號在對流層的反射、超折射的機理，采用混合數字編碼技術，自適應低噪相干與非相干解調技術、信道頻域均衡技術，創新的射頻信道設計，在極微弱信號下獲得足夠的信噪比增益，數字語音時可用靈敏度高達－127dBm。在超微弱場強(-127dBm)信號解調、信道糾錯編碼等方面進行技術突破，實現超視距通信，40W電臺岸海通信距離達350公里以上，船船之間通信距離200公里以上，陸地平坦地區通信可實現100公里以上，多山地區機動通信可實現40-50公里以上的超視距通信，同時經過軍方和武警相關多個部門的試用，超視距通信具有典型的電磁波折射翻越大山阻礙的功能，歷時十多年研制的超短波超視距通信系列產品，目前在美國和俄羅斯均未見報道。超短波超視距通信技術特點如下： 同樣功率同樣天線情況下通信距離是現有超短波電臺的3-5倍；海上岸船之間350公里以上、船船之間200公里以上；山區地形機動通信距離40-50公里；沙漠戈壁平原開闊地區固定點通信距離100公里以上，機動通信距離70-80公里以上； 受天氣影響小，能夠?qū)崿F(xiàn)全天候高質量的通信； 通信可以翻越高山； 電臺自帶GPS/北斗定位，可以利用電臺信道設置位置回傳，電臺軌跡實時態勢顯示； 基站之間可以無線自組網，終端可以中繼轉信和集群模式；以無線自組網方式很容易覆蓋廣大范圍，可以節省大量鐵塔供電光纜施工等工程成本； 可以和各種IP網絡、公網PSTN、衛星通信、PDT、DMR通信系統、公網對講系統、模擬系統互聯互通，電臺自帶WIFI可以使用電臺和手機APP語音對講，方便接入多種應用； 設備靈巧重量輕，天線都是可以折疊全向鞭天線，方便攜帶；功耗低待機時間長；

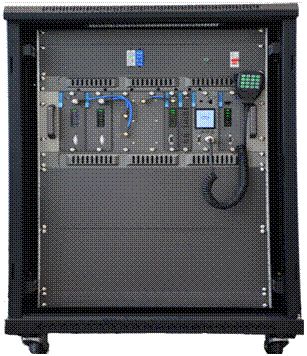

1、基站設備 基站設備完成無線通訊協議空中接口處理，與移動終端建立通信，完成基本語音、數據業務和各種調度業務處理�？刂苹镜暮艚墟溄咏⒑途S護，跨基站呼叫的接續控制，基站無線資源調度和分配、管理、操作維護，以及基站與網關間的接口控制等。 基站設備采用集約式控制，功能模塊化設計，各功能模塊以板卡式設計。各板卡之間采用以太網通訊方式，速率高，通信可靠，充分發揮了數字系統通訊的特點。系統各板卡以背板方式連接，使用高可靠軍品級連接器，抗沖擊，可靠性高。設備結構按軍品標準設計，鋁合金材料精密銑制成型制作，堅固穩定，優良的電磁兼容性，維護方便。 基站采用19吋標準機柜結構，由主控單元、發射單元、接收單元、電源單元和合路單元、音頻輸出、背板單元組成。各單元之間采用全I(xiàn)P交換，具有獨立的數據總線和控制總線，運行更加穩定和可靠。主控單元設有LCD工作狀態顯示，可實時查看運行狀態與參數。主控單元設有基站直接調度，基站可直接對全網發起呼叫、調度。 基站應用模式分為機架式，車載式，便攜式；主體單元物理結構如圖所示：
機架式基站主要技術參數 ● 主體單元結構：19〞4U 尺寸：485（寬）×178（高）×380mm ● 重量：20Kg 供電：220V；（自帶轉48V） ● 工作頻率：30～450MHz 頻率穩定度：0.5ppm 工作溫度：-30～+60℃ 發射單元 ● 發射功率：≥40W 鄰道功率：≤-65dB@12.5kHz 雜散功率：≤-70dB 接收單元 ● 接收靈敏度：≤-126dBm @誤碼率5% 鄰道選擇性：≤-65dB@12.5kHz ● 雜散抑制：≥70dB 互調選擇：≥70dB

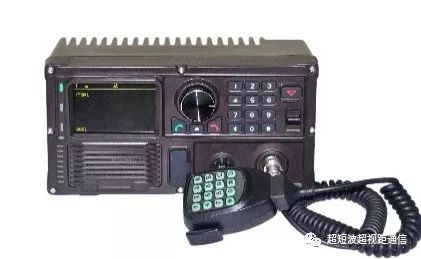

2、移動終端Moth-1型車載臺（增強型車臺moth-e1）；船臺Shipoth-1型船臺（增強型船臺shipoth-e1）； 移動終端Moth-1為TDMA制式數字電臺，配置防眩大屏LCD，顯示效果清晰，人機界面操作人性化設計，使用簡單快捷，操作可靠。內置GPS/北斗模塊。

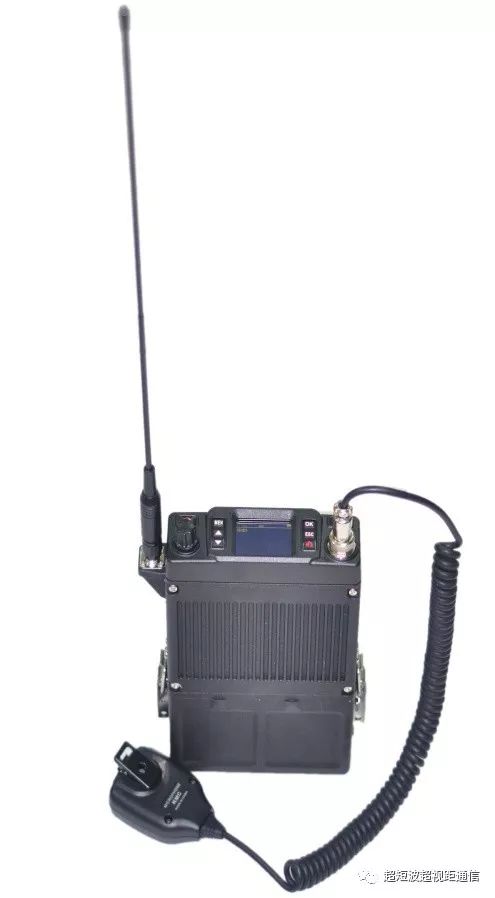

功能特點： ● 語音通訊：個呼、組呼、全呼等集群通信功能。短信傳輸功能。文本傳輸功能。 ● 自組網節點功能。北斗/GPS定位功能。語音加密功能。 主要技術參數 尺寸：246×128×153mm ；重量：3.5Kg； 工作頻率： 30 ～ 450MHz；工作環境溫度： -30 ～ +60℃ 工作電壓： DC12V；發射功率： 25/40W；頻率穩定度： 0.5ppm 鄰道功率：≦-65dB/12.5KHz；調制限制：≦2.5KHz；雜散功率：≦-75dB 接收靈敏度： -127dBm @誤碼率5%；鄰道選擇性：≧60dB/12.5KHz 互調選擇性：≧70dB/25KHz，50KHz；阻塞：≧90dB；雜散抑制：≧80dB 通信距離：陸地平坦開闊地帶（120KM以上），陸地多山復雜地形（40KM-50KM，視車載天線選擇情況） 3、移動終端MP878型背負臺 移動終端MP878為背負式TDMA數字電臺，輕便小巧的設計，負荷便攜，移動靈活，適應廣泛。配置防眩大屏LCD，顯示效果清晰，人機界面操作人性化設計，使用簡單快捷，操作可靠。內置GPS/北斗模塊。

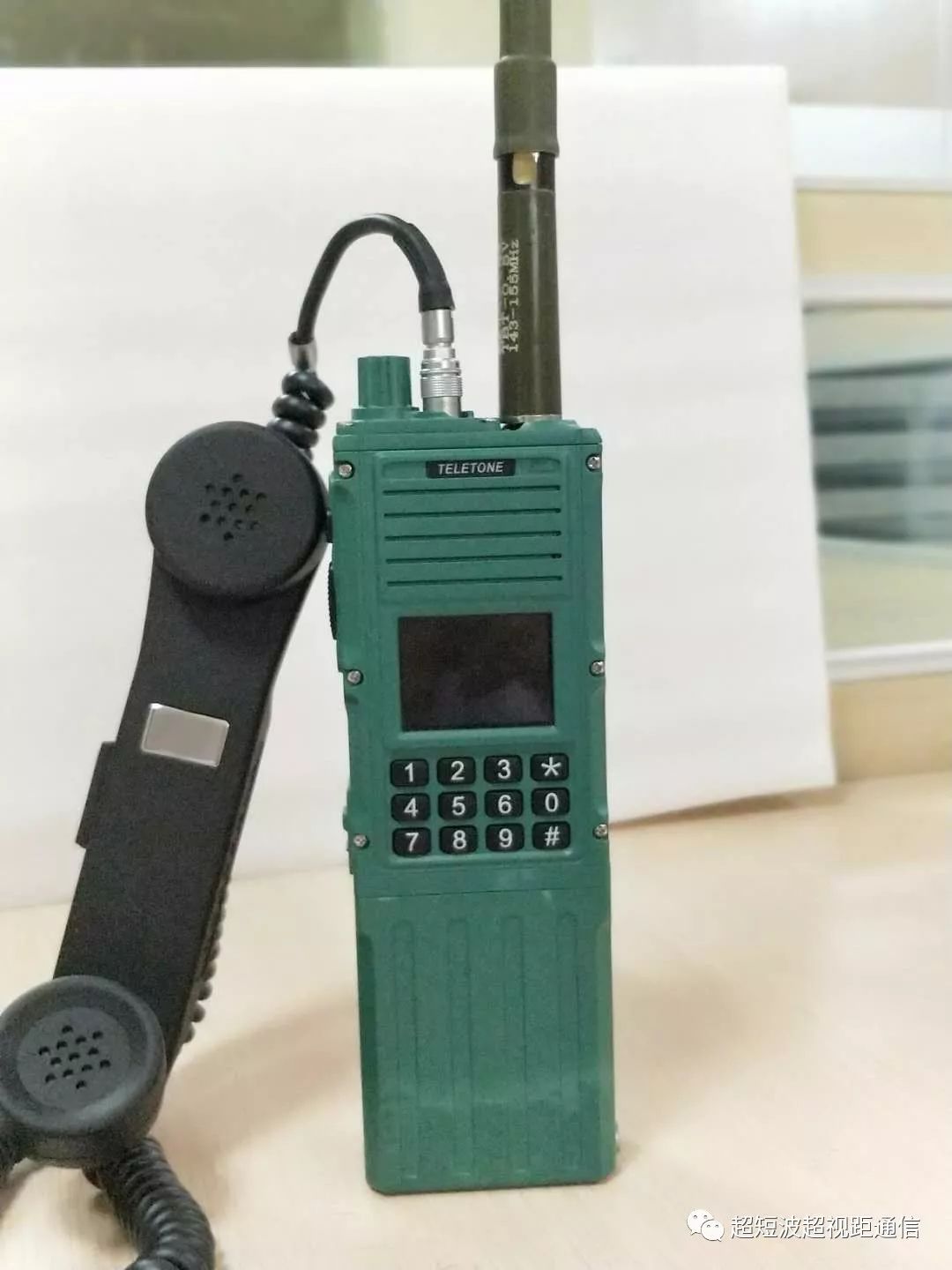

功能特點： ● 語音通訊：個呼、組呼、全呼等集群通信功能。 ● 短信傳輸功能。文本傳輸功能。 ● 可作為臨時中轉節點；網絡無限延伸功能。 ● 北斗/GPS定位功能。語音加密功能。 主要技術參數 ● 尺寸：230×140×60 mm；重量： 2.2Kg（含10AH電池組） ● 工作頻率： 30 ～ 450MHz；工作環境溫度： -30 ～ +60℃； ● 工作電壓：DC12V；電池： 10AH（待機100小時） ● 電池平均工作時間≥48小時（5-5-90工作循環，高功率發射） ● 待機時間： 80小時；發射功率：15/ 20W；頻率穩定度： 0.5ppm ● 鄰道功率：≦-65dB/12.5KHz； ● 調制限制：≦2.5KHz；雜散功率：≦-75dB；接收靈敏度：-127dBm @誤碼率5% ● 鄰道選擇性：≧65dB/12.5KHz；互調選擇性：≧70dB/25KHz，50KHz ● 阻塞：≧90dB；雜散抑制：≧80dB 通信距離：陸地平坦開闊地帶（60KM以上），陸地多山復雜地形（30KM-40KM）； 4、hand876超視距便攜手持臺
主要技術參數.
通信距離： 功率10W：海上80KM，平坦開闊地帶（50KM以上），多山復雜地形（25KM）； 功率5W：海上60KM，平坦開闊地帶（40KM以上），多山復雜地形（20KM）； (中國集群通信網 | 責任編輯：李俊勇) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
