背景

當前，中國正經歷一場深刻的政府職能轉型，我們的政府正從管理型政府向服務型政府轉型，為了更好服務職能轉型，我們的電子政務系統也正在從傳統的互聯互通、政務公開向智慧政務轉型，而智慧政務建設需要電子政務網絡平臺來支撐辦公、監管、服務和決策等業務的智能化。

從架構上看，智慧政務分為四層兩翼，感知層、基礎網絡層、云平臺、應用層，其中感知層負責信息采集，相當于神經元；基礎網絡層是信息傳輸?shù)耐ǖ�，相當于人體的經脈，負責將感知層采集的信息傳輸給云平臺；云平臺是信息匯聚和整合的中心，相當于人體的心臟，為整個智慧政務平臺提供動力，為大腦決策提供支撐；應用層是整個智慧政務的大腦，使用采集和分析的信息作出相對應的反映；安全體系為整個智慧政務提供信息安全，保障，相當于人體的免疫系統；運維系統相當于人體的運動系統，負責將大腦下達的指令傳達給指定的器官。

整個智慧政務系統是個完整有機的綜合體，保證這個系統正常運轉的基礎是電子政務網絡平臺。那么這個網絡應該如何去設計，如何做才能保證整個智慧政務智慧穩定安全的運行呢？這是政務網絡建設重點要考慮的幾個事情。

國家對電子政務網絡的目標是，縱向覆蓋，無限延伸，著力打造縱向鏈接中央、省、市、縣，橫向連接各級政務部門的全覆蓋政務網絡，截至目前已經基本完成內網的地市以上全覆蓋，外網從中央到省市縣三級縱向全覆蓋，部分省甚至已經延伸到鄉鎮，各部委完成專網建設超過100個，基本建成一個滿足各級政務部門社會管理和公共服務等業務需求的電子政務網絡平臺。

建設政務專網面臨的挑戰

典型的政務專網，一般分縱向廣域骨干網和橫向城域網，縱向骨干網一般實現從國家部委到省、市、縣四級縱向延伸覆蓋，通常情況下，省市兩級的核心會上聯下聯分開，同時各核心節點設備、鏈路都需要有冗余組網來提高可靠性，這樣往往就會有以下幾個問題：

1、業務系統復雜難以區分和部署；

2、設備多需要大量配置工作量；

3、網絡收斂慢，穩定性難保障；

4、網絡冗余配置復雜，同時采用主備鏈路可能導致利用率低。

政務專網平臺上運行的各種業務是有優先級區分的，在一般情況下，重要業務能得到優先帶寬保障，保證服務質量。但是在整網流量突發的情況下，高優先級業務帶寬也會被擠占，這時候就會出現關鍵應用或重要業務很慢很卡，嚴重影響正常業務訪問。尤其是視頻會議業務，作為政府業務的一個重要應用，視頻會議對網絡丟包、時延、抖動等特別敏感，網絡擁塞情況下，視頻會議經常會出現卡頓、花屏、黑屏、跳屏等嚴重影響使用體驗的問題，視頻會議出現問題直接影響政令傳達、部門溝通等核心業務，這不是單純業務問題，而是政治問題。

目前政務專網的覆蓋要求是“縱向到底，橫向到邊”，要求盡可能提高政務網絡的覆蓋面，但是當前政府各級分支機構的站點數量大，類型多，要完全覆蓋到鄉鎮街道、偏遠地區、移動辦公等場景和人群，除了專線鋪設成本高昂外，還經常會遇到專線無法到達、移動辦公用戶無法接入的問題。

政務專網接入單位越來越多，承載業務也越來越多，網絡上的數據流量越來越大，也越來越復雜，網絡的運維管理關注點也從原來的基礎監控、綜合運維向服務質量轉變，越來越高的服務滿意度要求，也越來越反映出當前很多政務網絡管理復雜、效率底下的問題。

目前政務專網面臨的諸多挑戰，總結一下，有以下四個方面最為突出：

1、復雜的網絡結構，導致的建設難度大成本高

2、關鍵業務難以保障，尤其是視頻會議等關鍵應用

3、數量巨大、類型多樣的站點和接入人群難以實現全覆蓋

4、業務類型流量類型復雜帶來的管理復雜，運維效率低，維護成本高

銳捷政務專網解決方案

極簡廣域網

針對“復雜的網絡結構帶來的建設難度大成本高”問題，銳捷網絡的極簡網絡方案可以有效解決客戶這一建設痛點，通過VSU和AG實現設備虛擬化和鏈路虛擬化，把復雜的物理網絡虛擬成簡單直觀的邏輯網絡，能夠?qū)︖壿嬙O(shè)備實現統一管理，實施部署簡化，同時結合BFD、FRR還能實現網絡故障的10ms檢測、50ms切換，提供電信級網絡可靠性。

銳捷獨有專利技術IDA能夠?qū)崿F(xiàn)智能鏈路負載均衡，能夠智能感知鏈路狀態和負載，動態調整流量分布和QoS策略，實現捆綁鏈路帶寬充分利用，節省鏈路升級費用。

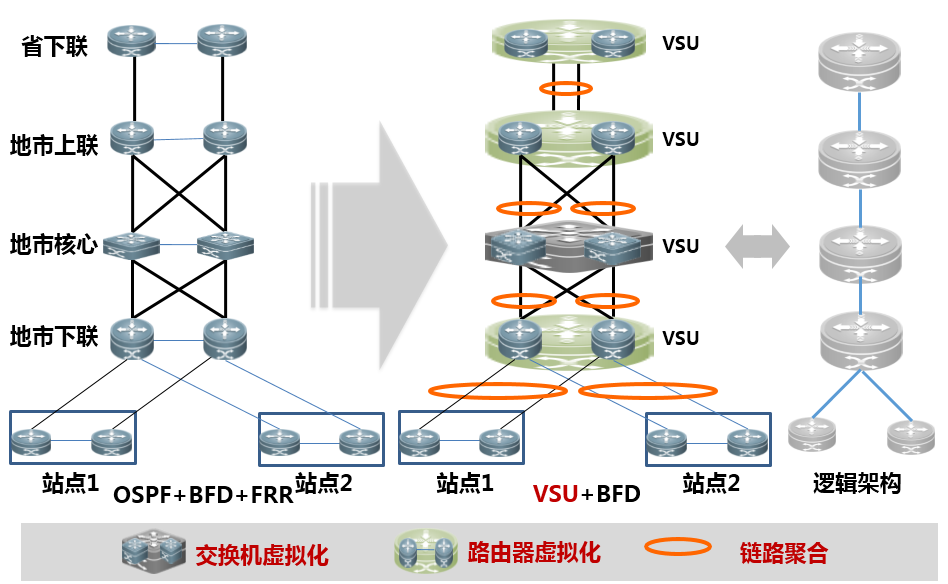

圖：“極簡”網絡：可靠性設計，故障快速切換

重點業務保障加速（ITO+VDA）

針對重點業務保障問題，銳捷ITO 3.0技術能夠在通過TCP加速、視頻整形、彈性帶寬、鏈路質量監控來保障重點業務的體驗，尤其是3/4G移動環境重點業務保障。

使用銳捷網絡的路由器組建的廣域網絡能夠通過TCP優化、數據優化、應用緩存等手段實現廣域網加速，提高業務傳輸速率，在銳捷內部網絡部署中，發現在HTTP、FTP、視頻等應用上可以實現2-15倍的提速效果。

針對視頻會議業務重點保障，銳捷獨有的VDA（動態視頻自適應）技術，可以精確識別需要保障的視頻會議業務，通過關鍵路徑資源預留，網絡設備動態自適應建立通道，結合IDA專利技術實時動態精準調控流量，實現對視頻會議的業務體驗保障。

移動專線多場景接入

針對站點和人員全覆蓋問題，首先，銳捷路由器支持的VPE功能可以實現MPLS VPN邏輯隔離和IP Sec VPN安全接入的結合，在網絡側實現沒有專線區域的接入補盲、出差及移動辦公人員的安全接入等接入控制需求。

在用戶側，針對重點監控場所、有限難達場所、臨時場所等多種場景，量身定制的移動路由器可以實現光纖、4G熱備/冷備，4G單鏈路專線等接入。

通過在用戶接入側部署RSR 820，在網絡側匯聚層部署RSR77-X，可以滿足移動車載、有線難達接入、無線鏈路備份、臨時應急使用等多場景靈活接入需求。

移動路由器雙鏈路接入組網，可以提供毫秒級故障收斂的可靠性保障的前提下，對比租用光纖建網，極大節省建網費用，縮短建設周期。

銳捷移動路由器工業級可靠性設計，可以在各種惡劣環境、氣候條件下保證業務穩定運行，我們的移動路由器在西藏日喀則，黑龍江漠河等嚴酷環境下都經受住了考驗。

同時，移動路由器的寬壓、防震等設計，能夠在車載環境下便捷掛裝使用，為移動場景提供可靠的業務接入。

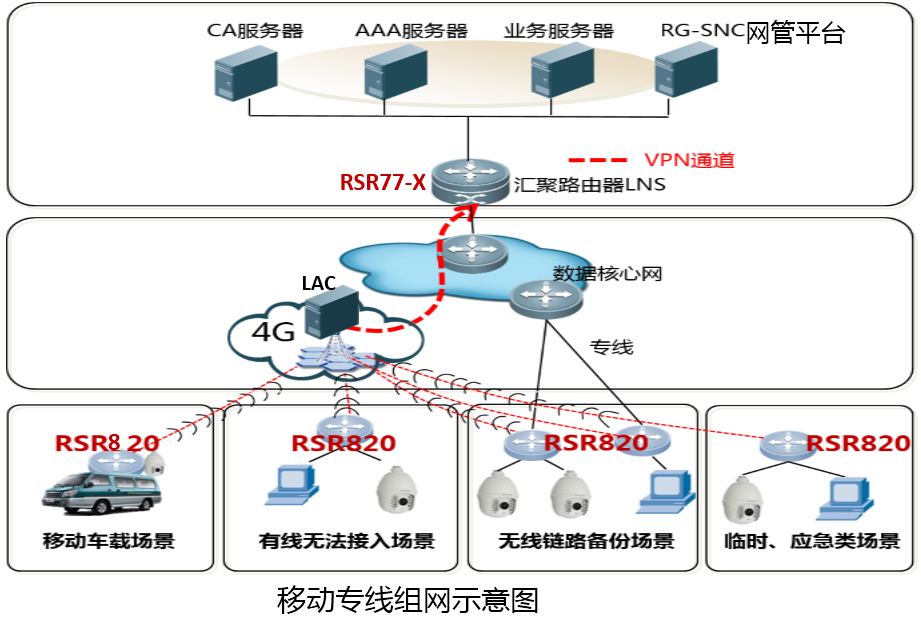

圖：移動專線：組網簡單，多場景接入

智能運維簡單管理

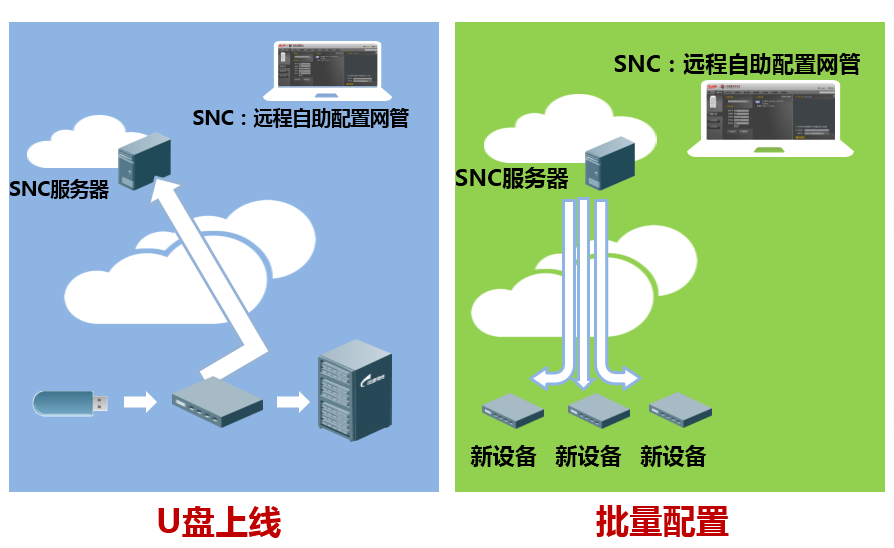

針對運維管理復雜的問題，首先，銳捷路由器可以通過U盤實現“零”配置上線，結合SNC遠程自動配置網管，可以極大縮短業務上線時間，降低末端人員要求和成本。同時，銳捷路由器支持短信網管、手機運維，可以短信、手機APP遠程管理操作設備，提升管理維護效率。

銳捷路由器內置流量可視化模塊，通過IPFIX協議、高采樣比監控、采集流量，結合RIIL開放式的綜合運維管理平臺，實現網絡流量精細化可視。同時，通過與RIIL運維平臺聯動，銳捷路由器能夠?qū)崿F(xiàn)基于ACL+HQOS流控的精細化業務保障和業務控制。
