主頁（http://www.130131.com）：淺析模擬對講機CE認證中的EMC測試

 對講機類的產品如需銷售的歐盟的市場，則必須要求通過CE認證，主要的測試內容包含RF（射頻），EMC（電磁兼容），Safety（安規），以及部分頻段產品會涉及到SAR（比吸收率）的測試，此前已對此類產品的射頻部分的測試項目進行詳細的解讀，本文將主要介紹電磁兼容部分的測試項目，目前市面上常見的模擬對講機一般都是采用FM調制方式，工作頻率在100多兆赫茲和400多兆赫茲，最大功率大致為5W。

模擬對講機CE認證中的EMC測試采用EN 301489-5標準，主要分為兩大類測試。

1. EMI 電磁騷擾

1.1 Radiated emission輻射騷擾

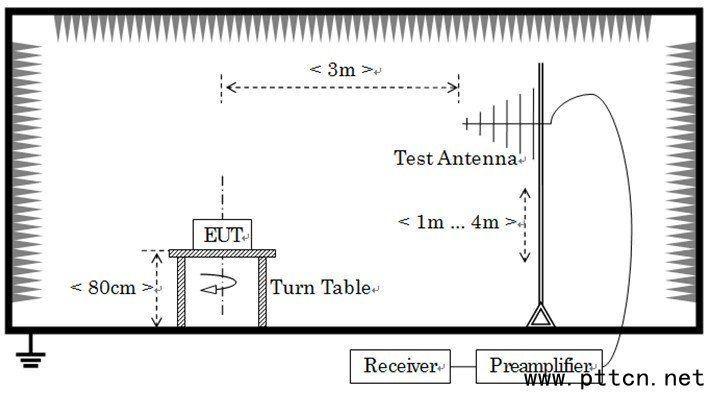

1.1.1 測試布置圖

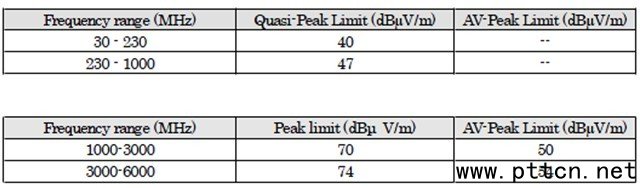

1.1.2 測試限值

1.1.3 測試案例展示

1.2 AC mains input/output port傳導騷擾

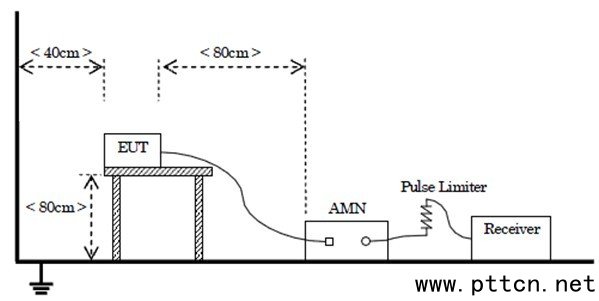

1.2.1 測試布置圖

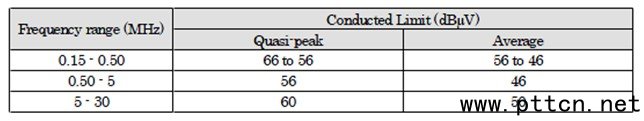

1.2.2 測試限值

1.2.3 測試案例展示

2. EMS 電磁抗擾度

2.1 RF electromagnetic field輻射抗擾度

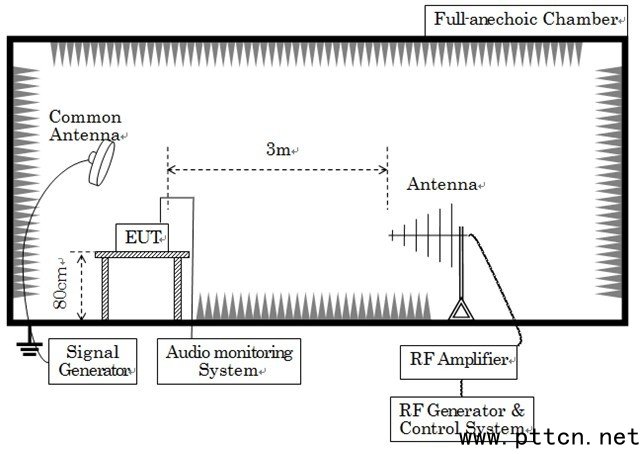

2.1.1 測試布置圖

2.1.2 測試限值

對講機的音頻失真不超過25%。

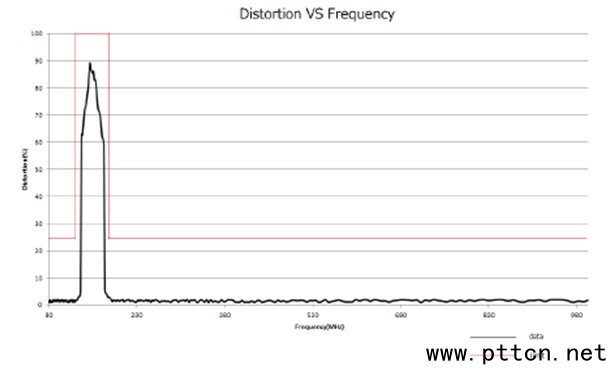

2.1.3 測試案例展示

2.2 Electrostatic discharge靜電抗擾度

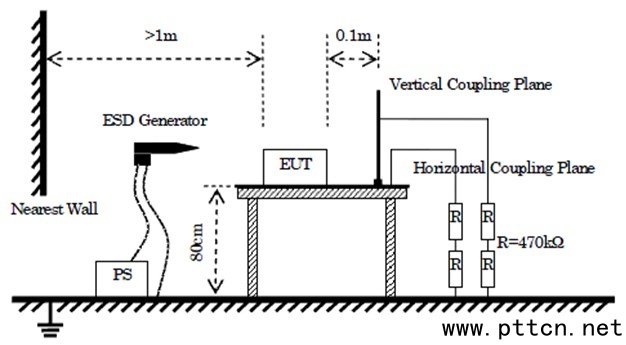

2.2.1 測試布置圖

2.2.2 測試限值

接觸放電+/- 4KV，空氣放電+/- 8KV。

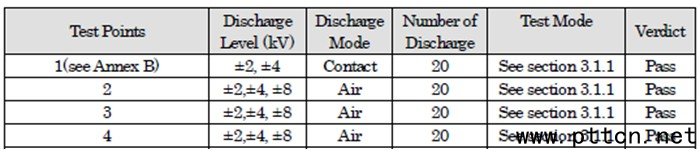

2.2.3 測試案例展示

2.3 Fast transients common mode電快速脈沖抗擾度

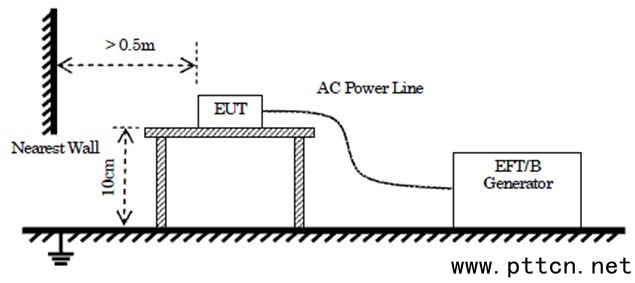

2.3.1 測試布置圖

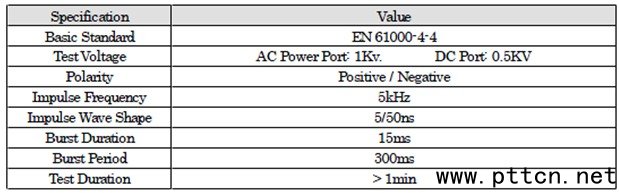

2.3.2 測試門限

對講機音頻失真不超過25%。

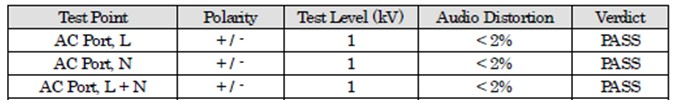

2.3.3 測試案例展示

2.4 RF common mode傳導抗擾度

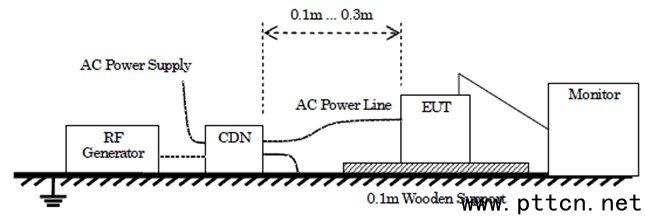

2.4.1 測試布置圖

2.4.2 測試限值

音頻失真不大于25% .

2.4.3 測試案例展示

2.5 Voltage dips and interruptions電壓跌落和瞬斷

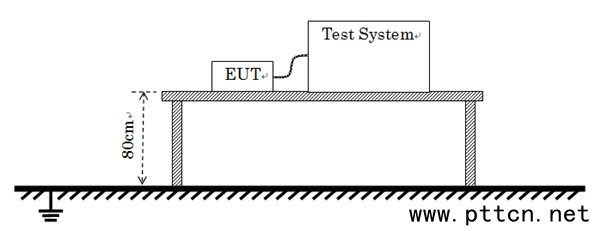

2.5.1 測試布置圖

2.5.2 測試限值

對講機音頻失真不超過25% .

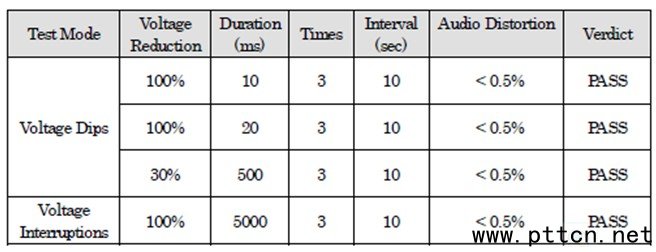

2.5.3 測試案例展示

2.6 Surges, line to line and line to ground浪涌

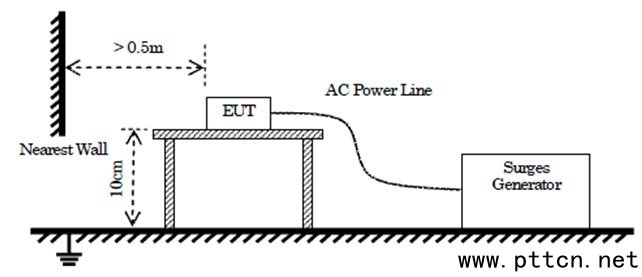

2.6.1 測試布置圖

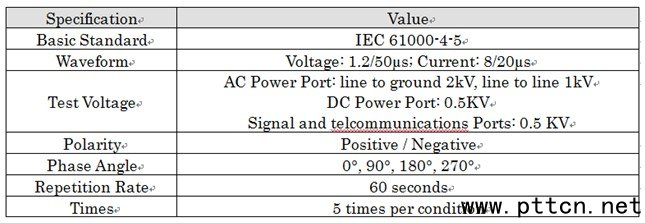

2.6.2 測試限值

對講機音頻失真不超過25%。

2.6.3 測試案例展示
