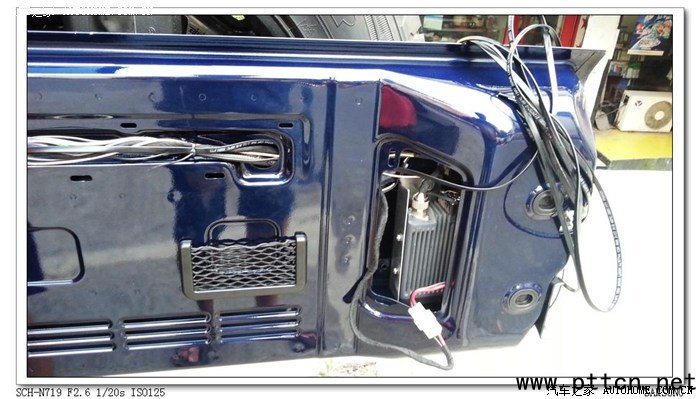

主頁(http://www.130131.com):【多圖】老樹發新牙,7800老車臺安裝實戰篇 7800老車臺,用了四五年了,一直很好用,沒舍得扔。裝之前論壇搜了一圈,車臺的安裝方式基本大同小異,自己稍加改進,僅供各位同學參考。:office: 1:主機,本來放副駕駛座下面,但怕涉水的時候腳底進水OVER,再選低音炮上面,又影響軟頂,最后找了一個比較特殊的位置,尾門里面,需要自己加工一片L形的不銹鋼支架,(選材304,永不生銹),主機口正好有散熱格珊,非常理想的位置,但安裝要注意尾門開關不要有干涉。

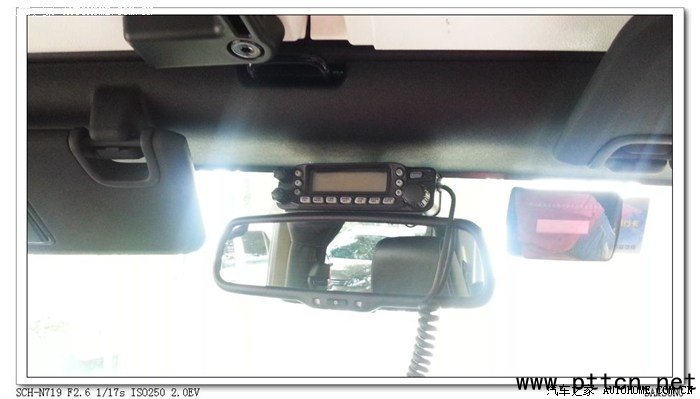

2:控制面板,后視鏡上方,拆掉遮陽板,從飾板里面走信號線,前后線路沿地板邊埋即可。

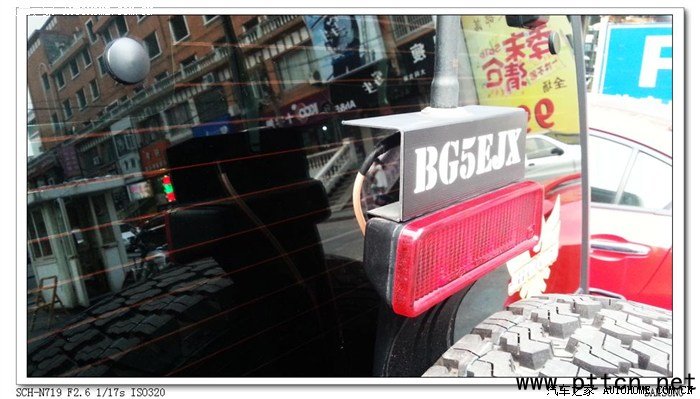

3:天線,考慮到增益位置越高越好,但又不能影響進出地庫,所以選擇在了后剎車燈頂位置,同樣用不銹鋼折了一塊支架,為了美觀,表面噴涂進口黑漆并且后面用亞克力刻上呼號。天線選用鉆石506FX,號稱記憶合金,下硬上軟,不怕刮擦,經幾年使用足可信賴。
4:細節,饋線使用了雙屏蔽、四氟乙烯超低損耗美軍標準RG58饋線,牛X不是一點點^^每個焊接點使用含銀焊絲,所有螺絲使用A2-70不銹鋼,連接處均涂樂泰螺紋膠,高端、大氣上當次。機艙布線毫無疑問全部使用高溫阻燃波紋管,德國產TESA機艙專用線速膠帶(寶馬奔馳原廠裝車使用)最后經駐波測試,UHF全段駐波不高于1.5,最低1.1......
遺憾的是照片不多,手機里面找出幾張,基本幾個位置已經一覽無余,各位看官,有錢的捧個錢場,沒錢的捧個人場,走過路過留個腳印再走! 最后特別鳴謝我的好兄弟張工、劉工、韓工、楊指導等等大拿,你們精湛的工藝技術堪稱楷模,筆套無以為謝,唯有甜品一頓聊表心意......... (中國集群通信網 | 責任編輯:陳曉亮) |
