本文針對煤礦井下安全，提供了一種數字語音通信解決方案。該方案采用MBE壓縮技術實現語音數據的壓縮，并使用了STM32F107作為主控芯片，用主控芯片自帶的CAN總線控制器實現遠距離實時語音傳輸。文中介紹了該系統的軟硬件設計，經測試，該系統在實際環境中具有良好的穩定性和實時性。

中國作為產煤大國，煤礦安全一直都是重中之重。如何保證井下和井上之間可靠的實時語音通信，越來越受到關注和重視。目前煤礦通信系統主要分為兩種：一種是調度電話，包括有線和無線電話;另一種是井下局部擴音電話系統。對于數字通信方式，目前許多公司仍采用模擬信號來實現煤礦語音系統，與數字語音通信系統相比，其存在不穩定、不靈活等缺點，而現階段模擬通信系統已逐漸被代替。目前，現場總線已發展成為集計算機網絡、現場控制、生產管理等內容為一體的現場總線控制系統。由于現場總線分布在自動化應用的各個角落，給設計者和使用者提供了方便，但這些應用均被限制于數據傳輸。本設計基于CAN總線構建井下對講系統，與其他通信方式相比，其具有較好的實時性、可靠性和靈活性。

1 系統總體設計

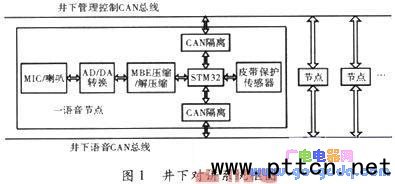

系統結構框圖如圖1所示，一語音節點經過麥克風采集聲音信號，以8 kHz采樣進行A/D量化成16位數據，然后經語音壓縮芯片進行數據壓縮，并傳輸給STM32處理器，處理器經CAN收發器傳輸至井下語音CAN總線上。其他語音節點通過CAN收發器接收井下語音CAN總線上的壓縮數據，經語音解碼芯片進行解碼后通過D/A轉換，再由擴音器播出。

1.1 硬件設計

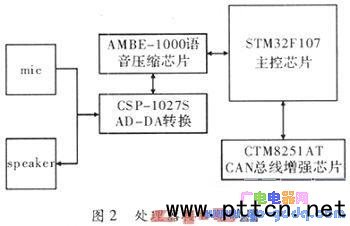

本系統應用于井下皮帶保護系統，具有采集井下皮帶工作狀態信息和控制井下皮帶運作，同時還具有語音通信系統。處理器作為系統核心，需對語音信息、皮帶工作信息及其通信協議進行處理、整合、儲存、調度，因此處理器的選擇是關鍵。系統采用ST公司的互聯性系列控制器STM32F107作為模塊處理器，此芯片具有較強的工業性能，系統時鐘最高可達72 MHz，標準外設有10個定時器、兩個12位1-Msample/s AD、兩個12位D/A、兩個I2C接口、5個USART接口和3個SPI端口以及高質量數字音頻接口IIS。另外STM32F107擁有全速USB(OTG)接口，兩路CAN2.0B接口，以及以太網10/100 MAC模塊，以此滿足皮帶保護系統。系統使用其中一路用來實現語音通信;另一路用來實現現場管理及現場控制。處理器部分電路如圖2所示。主控芯片除了必須的復位、晶振、電源等電路外，還包括了與CAN總線收發增強器以及與AMBE-1000語音編碼芯片的連接。主控芯片STM32F107與AMBE-1000之間采用SPI同步出口連接，而AlMBE-1000與CSP-1027S之間采用了專用的同步接口連接，該種接口無需增加額外的單片機驅動便可進行通信。最后將CSP-1027S與麥克風、揚聲器之間進行連接。

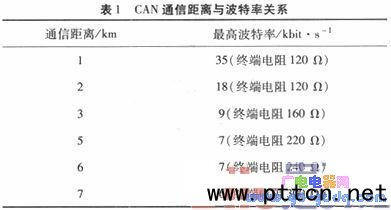

CAN總線傳輸距離是以犧牲帶寬為代價，因此需在保證良好語音質量的條件下，采用較低語音比特率傳輸，表1為CAN總線傳輸距離與波特率關系。

為保證高保真、低帶寬語音通信，系統采用MBE技術進行語音壓縮。數字語音壓縮目前在多媒體信息技術和網絡技術中應用廣泛，而壓縮技術也較為成熟。由于采用DSP進行數字語音壓縮，算法復雜且價格昂貴，故本系統采用單片集成芯片AMBE-1000進行語音壓縮。AMBE-1000是一款高性能多速率語音編解碼芯片，采用MBE技術的語音壓縮算法，具有語音音質好和編碼速率低等優點，語音編解碼速率可在2.4～9.6 kbit·s-1之間以50 kbit·s-1的間隔變化，即使在2.4 kbit·s-1時，仍可保持自然的語音質量和可懂度。所有編碼和解碼操作均在芯片內部完成，無需額外的存儲器。這些特性使其適用于本系統設計。系統中CAN波特率設為18 kbit·s-1，傳輸距離≥2 km。

AMBE-1000集成編碼器和解碼器，兩者相互獨立。編碼器接收8 kHz采樣的語音數據流并以一定的速率輸出信道數據。相反，解碼器接收信道數據并合成語音數據流。編碼器和解碼器接口的時序是完全異步的，其工作信道結構如圖3所示。語音信息經過發送方的AMBE-1000編碼器被壓縮為數字語言編碼，經CAN總線傳入接收方的AMBE-1000解碼器，再經由解碼器得到發送方的語音信息。同樣，原接收方也可由相同的方式將自身的語言信息傳遞至原發送方。

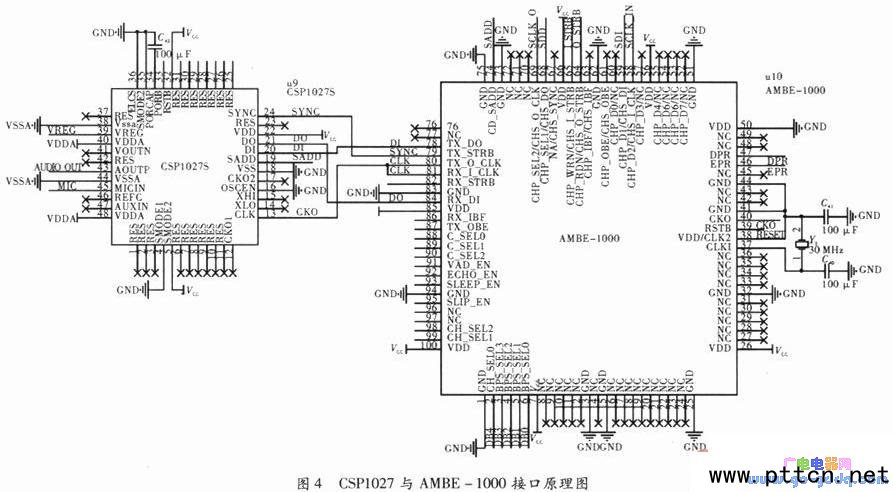

AMBE-1000采用A/D-D/A芯片作為語音信號的接口。為滿足要求與性能，系統選用A/D-D/A芯片CSP1027S與AMBE-1000作為接口連接。芯片集成16位串行A/D和D/A，由低功耗的CMOS技術和低電壓數字系統設計而成，其模擬接口處內置了前置放大器，因此可以輸入較小的語音信號。符合G.712語音頻帶響應和信噪比規范，最高采樣率可達24 kHz，滿足AMBE-1000編碼要求。其與AMBE接口電路如圖4所示。

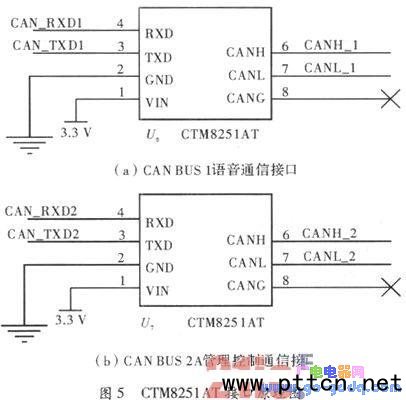

為提高處理器CAN總線的驅動能力，需在處理器與現場總線間增加CAN收發器。系統選用周立功的CTM8251，該芯片內部集成了CAN所必需的隔離及收發器件。該芯片的主要功能是將CAN控制器的邏輯電平轉換為CAN總線所必需的差分電平，并具有DC-DC隔離功能，其接口電路如圖5所示。
