智能配用電EPON通信系統解決方案

時間：2015-12-24　來源：中國集群通信網　作者：李諾娜　點擊：次

主頁（http://www.130131.com）：智能配用電EPON通信系統解決方案

PON技術因其符合配用電的工作環境復雜，接線方式多樣，信息采集節點分散分布的應用環境和特點，成為智能配用電的主要通信技術之一。EPON在組網可靠性、帶寬分配、維護成本低、網絡可擴展性等方面的優勢，國網/南網公司已將其應用于配用電通信系統的建設。

深圳鍵橋KB-3100 EPON系列設備是引進先進無源光網絡技術，結合目前國內外專網市場的多業務需求，采用創新的分布式交叉體系結構、先進的芯片技術和工業級設計開發的新一代多業務無源光網絡產品。EPON產品的OLT設備具有三層路由交換功能，支持10GE EPON卡，單業務卡最大支持16個PON口

深圳鍵橋開發了融合了xPON技術的IPTS 8000系列PTN產品，可同時滿足PTN和xPON組網的需求；支持EPON/GPON/10GEPON的混合接入，將來可支持10 GPON的接入。采用支持EPON接入功能的PTN進行組網，可將電力的傳輸網和接入網合二為一，組成一個可以統一網管的配電通信網。它一方面可以作為傳統SDH/MSTP骨干傳輸網的備份和業務全I(xiàn)P化的升級網絡，另一方面也可作為變電站到各個配電終端站點的接入網。

鍵橋通訊EPON產品圍繞電信級業務傳送需求設計，在全面滿足電信傳送網要求的情況下，針對專用傳送網的應用需求進行了擴展，使其更加貼近和符合智能配電網的應用要求。其在電力典型的應用和組網如下：

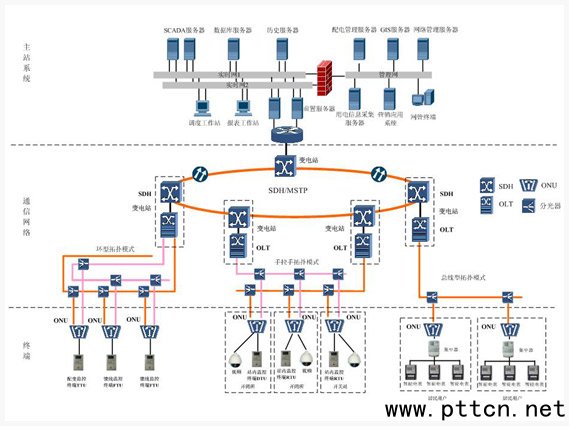

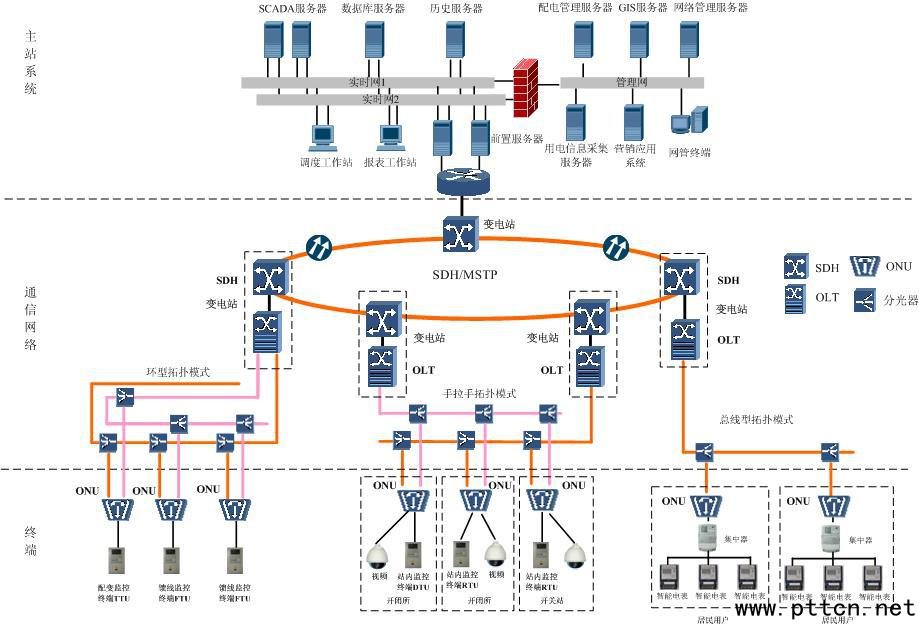

該系統主要由配網主站系統、通信網絡和變電站側的各種業務終端三部分組成。

主站系統主要部署各種工作站、服務器及系統軟件平臺，主要負責采集并處理遠端各子站信息，包含下發子站的遙控、遙調等命令，是調度自動化系統的核心。

通信系統主要是為配網主站側的前置機和變電站側的終端之間提供透明傳輸通道。通信網絡分兩層，第一層網絡為變電站之間由SDH/MSTP組成的2.5Gb/s、10Gb/s的匯聚網；第二層網絡則為由EPON組成的接入網。

無論是從前置機到OLT，還是從OLT到ONU，全網都實現了雙路由，不僅可以抗單點故障，還可以抗多點故障，從而大大提高了整個網絡的可靠性。

終端側則主要是分布在開關站及配電房的RTU、DTU、監控?cái)z像頭、集中器、采集器等終端設備，其與ONU設備通過RS232/RS485/Ethernet等接口相連，從而將相關采集數據層層上傳至主站側。

1：組網方式多

采用了EPON的所用的組網方式：雙總線型（手拉手型）、環型、星型、樹型等。

2：網絡結構新：

結合了EPON和工業以太網的兩者技術，具備抗單點和多點故障能力；

生產控制大區和管理信息大區采用兩個獨立的物理網絡，保證了生產I區和管理Ш區的完全物理隔離。

生產控制大區：拓?fù)浣Y(jié)構為SDH/MSTP+雙總線“手拉手”全保護結構；

管理信息大區：拓?fù)浣Y(jié)構為OLT組成千兆以太環網，環網+光纖全保護倒換方式，OLT和ONU組成星型結構。

3：接入種類多：

變電所RTU和開閉所DTU信息；

開閉所和配電房的防盜、蓄電池在線監測、UPS監控等信息；

開關站視頻監控；

分布式電源通信接入；

居民用戶的智能開關、表箱進線電壓信息；

智能電表電量集抄信息。

本工程為紹興電力局智能配用網通信系統試點工程，實施區域共涉及2個變電所：110kV勝利變和西郭變；9個開關站：王子畈、閣西、快閣、大葉池、龐公、鑒湖街、鯉魚橋、府西、勝利等；18座配電房，分別是閣西開關站下的8座配電房（#1-#8配變）、快閣開關站下的10座配電房（#1-#10配變）；136棟居民樓，分別是閣西小區的51棟居民樓、快閣苑小區的85棟居民樓。

工程共安裝17套機框式OLT和170臺ONU。

ONU接入的業務類型為開關站的DTU業務；開關站和配電房的防盜、UPS、蓄電池監測、遙視業務；居民樓的用戶智能開關、表箱進線電壓檢測、智能電表電量集抄業務。其中DTU、防盜、蓄電池監測、智能開關、表箱進線電壓檢測使用串口接入；遙視、電量集抄使用以太網口接入。

1、產品特點

5KB-3100 9U-B/9U/12U序列具有三層路由交換功能，單業務卡最大支持16個PON口，單機框系統最大支持128個PON口。KB-3100 9U-B支持4*PON口/卡和4*GE口/卡；KB-3100 1U工業級，無風扇設計，寬溫-40℃~85℃。

應用靈活，業務接口豐富；具有4個232/485串口接入能力采用；KB-3128工業級，無風扇寬溫設計，雙PON口，提供4個FE高速數據、4個RS-232/485傳統速率數據業務接口；采用可擴展性的技術平臺，支持向更高的組網帶寬和智能化演進。
