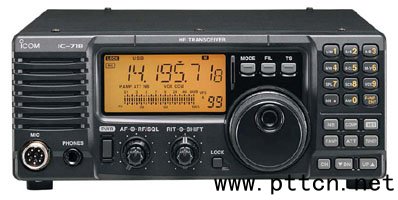

HF全波段收發信機IC-718
操作簡單、100W輸出、物美價廉
日本ICOM公司本土出品

IC-718
· USB、LSB、CW、RTTY (FSK) 和 AM
· 操作簡單
o 單觸式波段開關
o 通過鍵盤直接輸入頻率
o 自動調節步進(TS)
o 輕松操控前面板各按鍵和旋鈕
· 可選購安裝DSP 數字處理單元
· RIT微調功能,減少頻率誤差
· IF中頻變換
· 多種掃描方式
· 語音壓縮功能,增加麥克風平均功率,減少語音失真
· RF增益控制增加弱信號時的接收靈敏度,減少?gòu)?qiáng)信號時引起的失真
· 可調噪聲抑制
· RF衰減器和前置放大器
· 101 存儲信道
· 豐富的 CW 功能特征
· 為CW發燒友內置電鍵
· VOX聲控發射
· 可變?yōu)V波器選擇
· 數字式 S/RF測試儀表
· 高頻穩定性
· 可選語音合成單元
· 通過選購安裝CT-17,具備CI-V 接口能力
技 術 指 標
一般指標
· 頻率范圍:接收0.030-29.999999 MHz*1
發射1.800-1.999999 MHz*2
3.500-3.999999 MHz*2
7.000-7.300000 MHz
10.100-10.150000 MHz
14.000-14.350000 MHz
18.068-18.168000 MHz
21.000-21.450000 MHz
24.890-24.990000 MHz
28.000-29.700000 MHz
· 模式:USB、LSB、CW、RTTY、AM
· 存儲信道: 101 (99 常規信道、2 個掃描邊界)
· 頻率分辨率: 1 Hz
· 頻率穩定度: < ±200 Hz 開啟電源后,從1 分鐘 ~ 60 分鐘,
穩定以后 < ±30 Hz/小時在+25℃ 。
溫度范圍: 0℃ ~ +50℃ < ±350 Hz
· 電源: 直流13.8 V ±15 % (負極接地)
· 電流 (在直流13.8 V): 接收 待機1.3 A
最大音量 2.0 A
發射 最大功率 20.0 A
· 使用溫度環境: -10℃ ~ +60℃
· 天線接口: SO-239 (50Ω)
· 尺寸: 240(寬) × 95(高) × 239(深) 毫米
· 重量: 3.8 kg
· ACC 連接器: 13針
· 遙控接口: 2芯3.5 (d) 毫米
*1 保證范圍:0.5-29.999999 MHz
*2 依版本不同而不同
發射機指標
· 調制系統: SSB 平衡調制
AM 低電平調制
· 輸出功率: SSB、CW、RTTY :5-100 W
AM:2-40 W
· 雜波發射: < -50 dB
· 載波抑制: > 40 dB
· 多余邊帶: > 50 dB
· 麥克風接口: 8芯(600Ω)
· 電鍵接口: 3芯 6.5 (d) 毫米
· SEND接口: Phono (RCA)
· ALC接口: Phono (RCA)
接收機指標
· 接收系統: 雙變換超外差式
· 靈敏度 (10 dB S/N): SSB, CW, RTTY:0.16μV (1.8-29.999999 MHz)
AM:13 μV (0.5-1.799999 MHz)
2 μV (1.8-29.999999 MHz)
· 靜噪靈敏度: < 5.6 μV (SSB)
· 選擇性: SSB、CW、RTTY:> 2.1 kHz/-6 dB
< 4.5 kHz/-60 dB
AM: > 6.0 kHz/-6 dB
。 20 kHz/-40 dB
· 雜波抑制: > 70 dB (1.8-29.999999 MHz)
· 音頻輸出 (直流13.8 V 時): > 2.0 W,10% 失真/ 8Ω 負載
· RIT微調范圍: ±1200 Hz
· PHONES 接口: 3芯 6.5 (d) 毫米
· 外接揚聲器接口: 2芯 3.5 (d) 毫米 / 8Ω
基本配置:
· 手持式麥克風
· 直流電源連接線
· ACC 電纜
· 保險絲
選購件
· IC-PW1 HF+50MHz 1kW HF線性放大器
覆蓋全部HF和50MHz波段,提供完全的、穩定的1kW輸出。2路激勵器輸入(需連接選購件OPC-599)。
· AH-2b 天線組件
2.5米長的天線組件與選購件AH-4搭配安裝在車上移動使用。 在全部7-54MHz波段內可以良好匹配。
· AH-4 HF+50MHz 自動天線調諧器
覆蓋3.5 ~ 54MHz,用于7米或更長電纜天線。
· AT-180 自動天線調諧器
設計和尺寸適用于IC-706MKIIG。
· PS-126 直流穩壓電源
直流13.8V 輸出(最大25A)。
· SM-30 桌上型麥克風
· SM-50 桌上型麥克風
· HM-36 手持式麥克風
· CT-17 CI-V 電平變換器
通過RS-232C接口連接PC進行遠程通信操作。
· CR-338 高穩定晶體單元
包括一個溫度補償加熱器用于改良頻率穩定性。頻率穩定度:±0.5 ppm。
· UT-102 語音合成器
用英語播報操作模式、操作頻率和信號強度水平等。
· UT-106 DSP數字信號處理單元
提供音頻DSP功能,具有降低噪聲和自動濾波。某些版本內置該單元。
· 455 kHz 濾波器
具有良好的波形系數和更佳的接收效果。
· FL-52A 500 Hz/-6 dB(CW/RTTY窄帶)
· FL-53A 250 Hz/-6 dB(CW窄帶)
· FL-96 2.8 kHz/-6 dB(SSB寬帶)
· FL-222 1.8 kHz/-6 dB(SSB窄帶)
· FL-257 3.3 kHz/-6 dB(SSB寬帶)
· AH-710 折合偶極天線
覆蓋從1.9 ~ 30MHz 波段,SO-239接口,組裝簡單(無絞纏結構)。
· SP-23 外接揚聲器
· SP-21 外接揚聲器
· OPC-599 ACC 13 芯電纜適配器
· IC-MB5 車載安裝架
· MB-23 手提把手
