主頁(http://www.130131.com):PoC功能實體與IMS架構的對應關系 IMS基于SIP的控制業務協議;SIP消息的請求過程和媒體協商過程等是一起進行的,媒體連接建立時間短,符合PoC的業務特性。IMS提供了接入無關性,利用SIP可以對來自不同接入網絡的呼叫/會話可以進行統一的處理,容易實現不同網絡間的互聯互通以及實現更加豐富的業務特性。另外,IMS提供了VHE(虛擬歸屬環境),通過采用P-CSCF,I-CSCF和S-CSCF分層次的會話控制功能和集中式的HSS數據管理,對用戶信令執行歸屬地控制和業務觸發,保障了業務的一致性,可以為PoC用戶提供良好的業務體驗。 PoC實現不僅是呼叫連接建立和會話信息傳送的過程,通常還需要與在席、定位信息提供和群組管理等業務能力向結合,而SIP含有向注冊服務器注冊的功能,本身就可以提供這些服務和功能,這些都是基于PS的PoC實現無法比擬的:如基于PS方式的群組建立和管理必須由網絡管理員實現,群組里的用戶無法區分權限;而基于IMS的群組可以由用戶發起并建立,同時可以對不同用戶設定不同權限;所以使用IMS和SIP實現PoC業務功能是非常合適的。

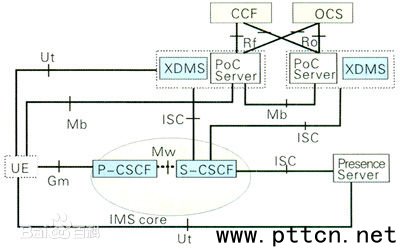

PoC功能實體與IMS架構的對應關系 PoC功能實體與IMS架構的對應關系如圖所示: 相關接口和功能說明如下: Gm:用戶設備與P-CSCF、IMS核心之間的接口,支持SIP協議,對應OMA PoC架構的POC-1、XDM-1。 ISC:S-CSCF和應用服務器之間的接口,用于指示SIP請求應尋址到哪一個應用服務器,支持SIP協議,對應OMA PoC架構的POC-2、POC-6。 Mb:PoC用戶端和服務器之間的接口或PoC服務器之間的接口,用于PoC媒體流傳送和控制,支持RTP(媒體傳送時)/RTCP(Talk Burst控制時),對應OMA PoC架構的POC-3、POC-4。 Mw:CSCF之間的接口,用于用戶注冊和會話控制,對應OMA PoC架構的IP-1。 Rf:應用服務器與在線計費系統OCS(Online Charging System)之間的接口,用于在線計費時傳送計費信息,采用DIAMETER協議,對應OMA架構的C-5接口。 Ro:應用服務器與計費采集功能模塊CCF(Charging Collection Function)之間的接口,用于離線計費時計費信息的傳送,采用DIAMETER協議,同樣對應OMA架構的C-5接口。 Ut:IMS客戶端和應用服務器之間的接口,用戶可以通過它安全地管理和配置存儲在AS上與網絡服務相關的信息,XML/HTTP可以作為該參考點的協議,對應的OMA PoC架構里的接口仍是POC-3。 由圖可見,PoC客戶端(UE)可以通過參考點Mb、Gm和Ut與PoC業務網絡進行交互,其他IMS網絡節點對UE是不可見的。PoC客戶端通過Gm參考點訪問PoC業務網絡時,所有的注冊、會話控制、和事務處理SIP消息都必須經過P-CSCF。 (中國集群通信網 | 責任編輯:陳曉亮) |
