主頁（http://www.130131.com）：大華高速公路行業解決方案及業務應用 一、行業背景 高速公路監控系統的作用是對高速公路網實現實時監控和交通控制。在現有的道路和環境條件下，通過對采集的信息進行實時分析、處理和預測，采取有效的交通控制手段，預防可能發生的交通事件、事故和阻塞；當出現突發性交通事故或道路環境變化而導致交通阻塞時，通過系統及時發現并采取有效措施進行緩解和排除，以防止對路網交通產生更大的影響，進而提高路網運行的利用效率和安全性。 大華股份憑借在安防領域的技術實力，可以為高速公路行業提供一套通用、先進、安全可靠、完善的高速公路監控方案，為高速公路視頻監控建設提供參考。 二、需求分析 高清化需求 我國高速公路從80年代初開始建設，到日前已經建設了建成了近10萬公里。視頻監控系統在過往的建設中一直以模擬監控方式為主，該模式的最大的特點是系統成熟和穩定，隨著高速公路信息化建設的不斷投入，各省市高速公路運營管理模式已經發生了很大的變化，要求視頻監控系統走向聯網和資源共享，實現圖像資源的統一調度。在面對大規模、多級別遠距離聯網、高清晰度要求等問題時，傳統模式已經無法滿足要求，傳統模擬視頻監控系統將向具有高度集成能力、能融合各種功能、傳輸交換各種業務、能方便地進行多級聯網的統一的全數字的系統平臺轉換。 長距離可靠傳輸?shù)男枨?/strong> 高速公路的建設里程比較長，環境惡劣，維護成本高。這些都對系統的傳輸距離和可靠性有著極高的要求。以前高速公路視頻監控系統絕大部分都是采用數字光端機+模擬視頻矩陣+DVR的方式來實現，隨著高速公路全程監控和聯網監控的發展，上述組網監控方式已經無法充分發揮交通監控聯網統一調度的功能，更無法滿足大規模網絡監控的要求。 如何進行有效監控的需求 高速公路連接城域的快速通道，穿越的地形也是非常復雜，環境存在著多樣性。霧霾、雨雪天氣都會嚴重的影響前端攝像機的監控效果，那如何通過先進的技術手段對高速公路進行24小時全天候的監控，是目前高速監控中面臨的嚴峻問題。 快速定位事故、事件及進行處理的需求 隨著國民經濟的發展，城市汽車保有量也在迅速增加，選擇高速出行人員也越來越多，相應的交通事故量也在逐步增加，特別是節假日時期，交通事故量頻頻發生，那如何及時發現事故，快速處理或進行流量疏導，解決交通事故引起的交通堵塞，是高速公路管理方比較關注的問題。 設備管理的需求 一條高速公路里程都基本在百公里以上，在收費站、隧道、外場分布著眾多的前端攝像機對各個場所進行監控，一般一條高速公路設置的攝像機會在300-600個左右，眾多的圖畫如果通過人式的方式進行查看來發現攝像機是否存在問題，對于值班人員來說存在著巨大的工作壓力，那是否有更好的技術手段來代替人式對各設備進行有效管理，也是目前高速公路管理方急需解決的問題。 三、解決方案構建 系統架構 針對高速公路行業目前存在著的問題，大華股份推出了基于全高清的高速公路解決方案，基于全I(xiàn)P架構，前端的高清攝像機通過冗余的光纖自愈環網傳輸?shù)焦芾碚�，再通過光環網接入到區域分控中心，各區域分控中心通過SDH/MSTP網絡再上傳到省高管局監控中心。
大華高速公路行業解決方案 業務應用 高速公路的監控系統按業務可分為收費站監控系統、隧道監控系統、外場監控系統及監控中心系統。 收費站監控系統

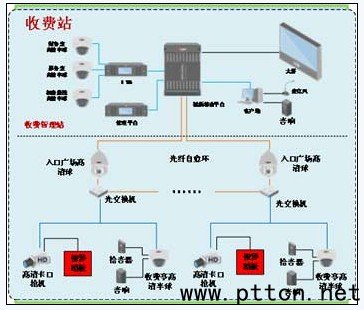

大華高速公路行業解決方案 收費站監控系統由車道高清卡口攝像機、收費亭高清半球攝像機、收費站出入口廣場攝像機、收費亭腳踏報警器和收費亭對講設備組成。車道攝像機和收費亭攝像機接入收費亭交換機，各收費亭交換機和廣場球機通過光纖組成光纖自愈環網，接入到收費管理站的視頻綜合平臺，完成整個系統的組網，該組網方式可有效的解決高速公路圖像數據長距離可靠傳輸?shù)囊蟆?/p> 收費管理站作為重要的圖像數據匯聚點，需要采用高可靠性的設備。在本系統中收費管理站將采用大華采用ATCA電信運營級設計的設備綜合管理平臺M60作為核心設備，并配置管理平臺DH-DSS7100、DH-NVR6000、客戶端及拼接大屏來組成收費管理站監控系統，實現對匯聚過來的各收費站圖像進行集中控制、報警聯動、遠程對講、上墻顯示等應用。 隧道監控系統

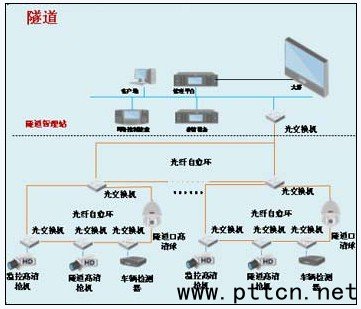

大華高速公路行業解決方案 隧道視頻監視設施主要包括帶云臺彩色攝像機、固定攝像機、車輛檢測器等。 各隧道攝像機通過網絡接入就近的光交換機，各隧道光交換機組成光纖自愈網接入到隧道管理站部署的NVR存儲設備，并部署平臺進行管理，通過解碼器進行上墻顯示。
|
