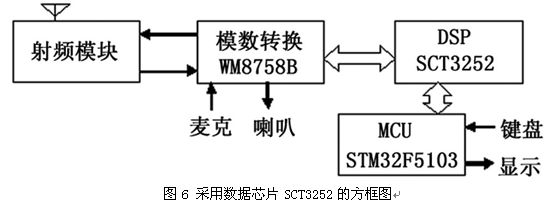

主頁(http://www.130131.com):數字對講機主流方案探索(六) ●工作原理 發射時,麥克送來的模擬語音經WM8758B進行A/D轉換,送到SCT3252進行壓縮處理,經SCT3252進行dPMR協議處理后送到WM8758B的D/A轉換單元調制成4FSK信號,經兩點調制輸出射頻載波給發射功放,送天線輸出。 接收時,WM8758B對射頻模擬信號進行A/D轉換,送到SCT3252進行4FSK解調,dPMR拆包,信道解碼,最終得到語音編碼數據,經解碼處理后把語音數據送到WM8758B進行D/A轉換,經由外部放大電路送入喇叭還原成話音。 ●關鍵器件 SCT3252是上海士康公司生產的語音編解碼及dPMR協議棧處理芯片。具有較好的語音質量及較高的接收靈敏度(可達-126dBm)。 ●方案點評 本方案的特點是語音編解碼及dPMR協議棧都集成在SCT3252中,大大減少了控制單元MCU的工作量,另外SCT3252為LQFP100封裝,焊接方便。整個方案簡單,軟件升級的空間大。本方案可以實現數模兼容,通過開關可方便進行數字與模擬通信之間的切換。 從方框圖中看,WM8758B只起模數轉換作用,廠家認為,把它集成進SCT3252是指日可待的事。
