主頁（http://www.130131.com）：數字對講機主流方案探索（一）

方案一 以單片機為核心處理器的DMR對講機方案(MSP430F149+AMBE1000)

●工作原理

發射時,由麥克送來的模擬語音經CSP1027進行A/D轉換,由聲碼器AMBE1000進行語音壓縮,交單片機MSP430F149進行協議填充組幀,送到CC1101進行調制后發射。接收時,由CC1101解調出來的碼流經MSP430F149進行幀恢復,交由聲碼器進行解壓,數據經CSP1027進行D/A轉換為模擬語音信號。

●關鍵器件

微控制器采用TI公司的MSP430F149,它是16位超低功耗、混合信號微控制器,采用“馮·諾依曼”結構,可用JTAG(一種標準測試接口)進行仿真調試。

芯片的電源電壓為(1.8～3.6)V,在RAM數據保持方式下耗電僅0.1uA,活動模式耗電250 uA/MIPS(每秒百萬條指令數)。運算時由于本單片機采用16位RISC(精簡指令集計算機),一個時鐘周期可以執行一條指令,而傳統的單片機要12個時鐘周期才執行一條指令。工作在8MHz的晶振頻率時,指令速度可達8MIPS,而同樣這個指令速度,16位處理器比8位處理器高遠不止兩倍。

●方案點評

聲碼器AMBE1000在國內已有產品,價格比較合理。CC1101的靈敏度為-116dBm(1.2kbps,1%數據包誤碼率,工作在433MHz時),與國內的對講機可用靈敏度-120dBm相比偏低,但符合歐盟的CE標準規定小于-107dBm.另外,射頻模塊的功率輸出僅12dBm(16mW),所以本方案僅適用短距離范圍的通信。提高靈敏度可考慮用器件ADF7021作為射頻模塊。

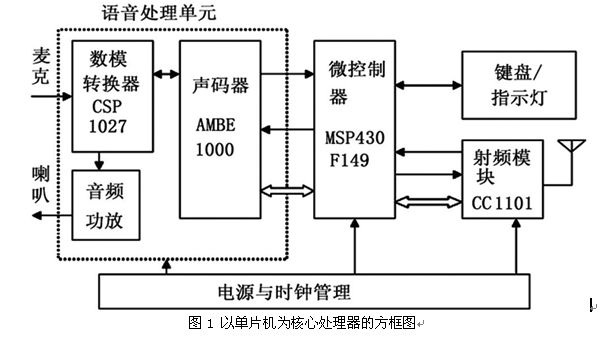

圖1 以單片機為核心處理器的方框圖
