GP88S對講機是目前使用的主力機型之一，它的充電器設計獨特，具有開關電源的特性，使用脈沖涌動充電提高電池的使用壽命，降低鎳鎘電池和鎳氫電池常出現的“記憶”效應，安全穩定且保護功能強大，可以識別電池類型，而且提供合適的充電電流，其指示燈的顯示狀態明確，給人以耳目一新之感。

GP88S對講機的充電器座是由MOTOROLA公司設計制造，主要以電壓驅動型脈寬調制控制集成電路TL494為核心元件，外加EPROM5180539Y02和一些外圍元件。要弄懂此充電器座的工作原理，須先弄清TL494的管腳的配置及其功能以及電池的電路結構。

TL494管腳配置及其功能

TL494的內部電路由基準電壓產生電路、振蕩電路、間歇期調整電路、兩個誤差放大器、脈寬調制比較器以及輸出電路等組成。圖1是它的管腳示意，其中1、2腳是誤差放大器Ⅰ的同相和反相輸入端;3腳是相位校正和增益控制;4腳為間歇期調理，給它加0～3.3V電壓時可使截止時間從2%線性變化到100%;5、6腳分別用于外接振蕩電阻和振蕩電容;7腳為接地端;8、9腳和11、10腳分別為TL494內部?jī)蓚�(gè)末級輸出三極管集電極和發射極;12腳為電源供電端;13腳為輸出控制端，該腳接地時為并聯單端輸出方式，接14腳時為推挽輸出方式;14腳為5V基準電壓輸出端，最大輸出電流為10mA;15、16腳是誤差放大器Ⅱ的反相和同相輸入端。

電池電路結構圖

從電池的電路結構(見圖2)可以看出，電池之間用了多個防止電池短路的開關;并在充電2腳設置了編碼寄存器，用于識別電池類型并提供合適的充電電流。從這里還可看出，如果電池是仿冒產品，則不能進行充電。

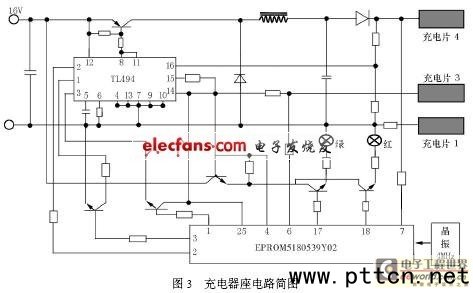

圖3是GP88S對講機的充電器座電路簡圖，充電器座的充電電壓的大小是根據電池類型及其需求來進行調整的，采用脈沖調寬式進行調制，隨著充電電池電量的不斷增高，TL49416腳的電位也隨之不斷上升，而TL4948腳、11腳的脈寬占空比則不斷減小，而調整管的導通或關閉是由TL494的8腳、11腳輸出的脈沖的占空比來進行調整輸出的(輸出為脈沖涌動的充電電壓)，占空比的不斷減小使充電電壓也不斷降低，充電電流就越來越小，當電池充電達到預定值時，則無輸出電壓，顯示為綠燈常亮，表示此電池已充滿。

充電器的工作原理
