主頁（http://www.130131.com）：遠程視頻會議系統概述及組網結構

【中國集群通信網】隨著科技的發展，電子會議系統也應用了更多的新技術，視頻會議就是音頻會議系統、通信及INTERNET技術相融合的產品。

　　隨著中國的入世，各企事業單位都面臨更大的商機，同時也將面臨更大的挑戰。視頻會議可以在多方面哦提升您的通信效率和工作效果。

　　視頻會議的組網結構

　　視頻會議系統的組網結構隨與會者參加方式的不同有所不同，從整體上看，有兩種組網結構：點對點組網結構和多點會議組網結構。

　　點對點組網結構

　　點對點視頻會議系統只涉及到兩個會議終端系統，其組網結構非常簡單不需要MCU，也不需要增加額外的網絡設備，只須在終端系統中系統控制模塊中增加會議管理功能即可實現。其組網結構見圖

　　所示，圖中控制協議虛線實際上并不存在，其內容也是通過接口相互傳遞。兩個會議場點(終端系統)只須相互撥號呼叫對方并得到對方確認后便可召開視頻會議。通信網絡根據視頻終端的不同，通信網絡可以選擇IP廣域網、ISDN(BRI/PRI)、E1、DDN專線、衛星線路(V.35)等。

　　多點會議組網結構

　　在多個會議場點進行多點會議時，必須設置一臺或多臺MCU(多點控制設備)。MCU是一個數字處理單元，通常設置在網絡節點處，可供多個會議場點同時進行相互間的通信;MCU應在數字域中實現音頻、視頻、數據信令等數字信號的混合和切換(分配)，但不得影響音頻、視頻等信號的質量。

　　多點會議組網結構比較復雜，根據MCU數目可分為兩類：?jiǎn)蜯CU方式和多MCU方式。而多MCU方式一般又可分為兩種：星型組網結構和層級組網結構。

　　單MCU方式

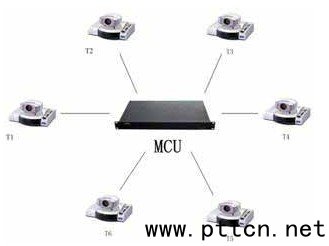

　　在會議場點數目不多且地域分布比較集中時，可采用單MCU方式，其組網結構見圖所示。圖中T1-T6均為視頻會議終端系統設備。

　　視頻會議終端系統設備

　　各會議場點依次加入會議時，必須經過MCU確認并通知先于它加入會議的會議場點。由單個MCU連接的多點視頻會議系統的會議控制模式常常是聲控模式和發言者控制模式。

　　多MCU方式星型組網結構

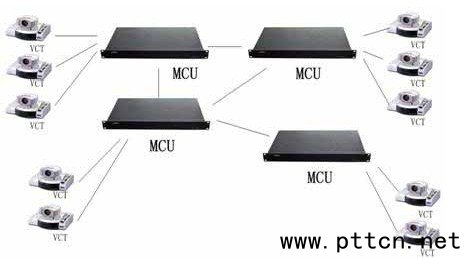

　　多MCU連接星型組網結構見圖所示，其中VCT是視頻會議終端VideoConferenceTerminal的縮寫

　　多MCU方式星型組網結構

　　這種星型結構對會議終端系統要求較低，增加新會議場點時易擴展。MCU功能類似于交換機，各MCU在這種組網結構中地位平等。由于該組網方式的會議場點數目較多，其會議控制模式宜采用主席控制模式。

　　系統主要設備：

　　中央控制器MCU

　　視頻會議終端編解碼器

　　視頻會議專用攝象機
