主頁（http://www.130131.com）：基于NIOSⅡ處理器的智能家居控制系統設計(2)

在系統中主要設計了4個自定義任務，分別為：
(1)系統初始化管理任務：用來初始化操作系統的數據結構和創建其他任務。該任務在初始化完成后自動刪除。

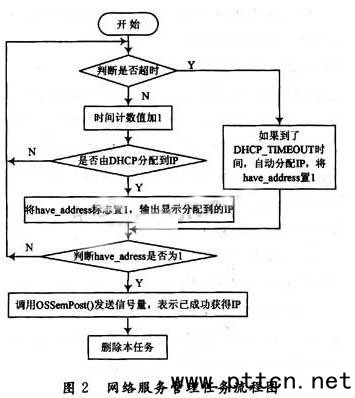

(2)網絡DHCP服務管理任務：主要用來檢查DHCP服務是否成功，即系統是否成功分配到IP。該任務在完成后也自動刪除。任務流程圖如圖2所示：

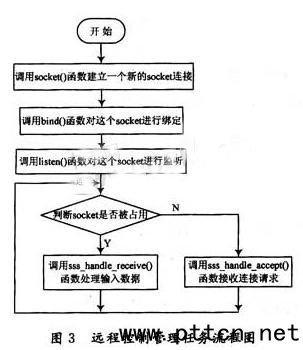

(3)遠程控制管理任務：主要用來在服務器和客戶端之間建立Socket連接，在服務器端接收從客戶端發送來的控制命令，并判斷這些命令來進行相應操作。任務流程圖如圖3所示：

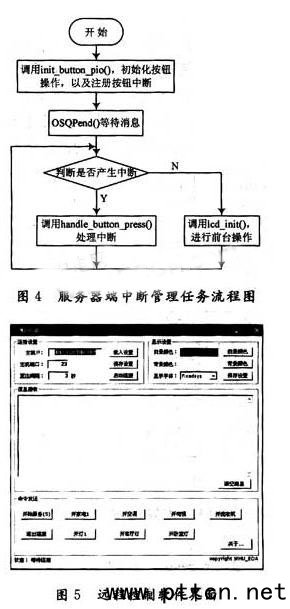

(4)服務器端中斷管理任務：主要在服務器端處理用戶產生的各種中斷，然后向客戶端發送相應命令執行對應操作。任務流程圖如圖4所示。

5 遠程終端的桌面軟件設計
    在系統的硬件和軟件設計都完成后，為了進一步完善系統功能，以及提高使用的方便性，需要在客戶端編寫一個專用的界面軟件，代替客戶端命令行的操作，遠程用戶界面是利用Visual Basic 6.0來完成開發。Windows操作系統為Internet提供Windows Sockets(或Winsock)等標準接口，而VB則利用ActiveX控件Winsock為Internet提供標準接口，所以使用VB的Winsock控件來完成本軟件開發非常方便。

設計的軟件界面如圖5所示：
    從軟件界面可以看到，在系統使用中通過“啟動連接”按鈕建立本地計算機和智能家居控制系統間的網絡連接。在“信息接收”對話框中可以接收并顯示從智能家居控制系統端發送過來的消息，在“命令發送”欄中可以選擇不同的服務通過智能家居控制系統響應對應的操作。

6 系統性能分析和功能驗證
    利用QuartusⅡ軟件對設計的系統進行綜合分析后可以知道，采用CycloneⅡEP2C35F672C6型號的FPGA設計的系統占用整個FPGA的資源是比較少的，使用3 658個邏輯單元，占總資源的11％，使用了52 224 b存儲單元，占總存儲量的10％，顯示了FPGA的強大功能，利用剩余的資源可以進行后續高級功能的擴展。

    在系統功能驗證中，設計2組外圍電路來驗證系統的功能。設計外部發光二極管LED電路驗證“開燈1”按鈕功能，模擬系統對燈具的控制作用；設計外部紅外信號發射與接收電路來(包括1對紅外發光二極管和紅外接收二極管電路)驗證“開家電1”按鈕功能，模擬系統對紅外家電的控制作用。在實際測試中，電路工作良好，利用FPGA引腳輸出3.3 V電壓作為外部電路的電源。當通過本地的桌面軟件建立本地計算機和智能家居控制系統間的網絡連接后，可以利用軟件上的操作按鈕方便地遠程控制LED電路和紅外發射接收電路，同時可以利用智能家居控制系統的輸入按鈕向客戶端發送消息，并顯示在客戶端軟件上，實現兩端的相互通訊。

7 結 語
    本文提出一種基于NIOSⅡ處理器的智能家居控制系統設計方法，在FPGA上搭建系統硬件架構，并擴展外部的系統電路和測試電路，利用LwIP組件和μC／OS-Ⅱ操作系統實現系統對網絡數據的控制處理，最后通過自行設計的桌面軟件，成功地實現對系統外部電路的遠程控制以及服務器和客戶端間的消息通訊。系統用SoPC技術實現將微處理器、外部存儲器控制接口、網絡芯片控制接口、按鈕和LCD等輸入輸出接口集成在一顆芯片上的設計思想。SoPC Builder在硬件和軟件上均為設計者提供較好的支持，NIOSⅡ IDE集成開發環境提供集成的網絡協議棧和操作系統移植，使得軟件開發更加便利。
