    （2）對于對等式固定延時多機通信，由于采用的不是主從節點輪詢方式控制，非排隊通信的節點不會占用網絡資源，其網絡有效利用率可由節點的固定延時時間和實際通信時間來決定,可以用公式（2）表示：

    其中t代表節點實際通信時間，T表示節點通信固定延時時間。而T一般選取最大通信估算時間的2倍，而最大通信估算時間可能是實際通信時間t的1～10倍，當T=2t時取最大值；當T=20t時取最小值；所以的取值范圍一般在0.05～0.5之間。

    （3）對于對等式動態延時多機通信，由于通信節點采用即時廣播通知獲取通信權限，可以近似認為在式（2）中T=t，所以近似為1。

    通過以上分析和研究發現，小區可視對講系統底層控制網絡由于其節點關系復雜，通信方式多樣，故對等式多機通信比主從多機通信更適應，而且通過對網絡有效利用率的分析研究，發現對等式多機通信中動態延時方式比固定延時方式更高效。RS-485各種通信控制方式的性能和特點對比如下表：

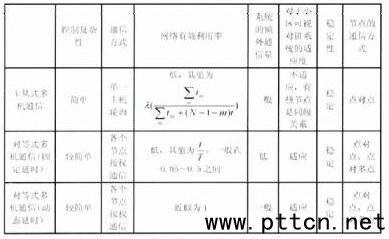

RS-485通信性能和特點對比表

5.CAN＋RS458控制網絡的實現
    小區可視對講系統最大的意義是為住戶提供一個先進、方便、安全、舒適的環境，在安防系統自身規范要求的基礎上，融合實際的調查研究結果，系統有以下幾個方面的功能需求：
(1)系統由住戶單元、樓門單元、大門單元、中央管理單元組成。
(2)系統由4級控制組成：中央單元控制、大門單元控制、樓門單元控制、住戶單元控制。
(3)系統實現的功能有來客訪問、呼叫管理員、視頻監控、信息發布、內部呼叫、門口可視對講、安全防衛、緊急呼叫。
(4)系統可以實現遠距離通信，必要時可加信號放大中繼單元。
(5)系統容量靈活可調。

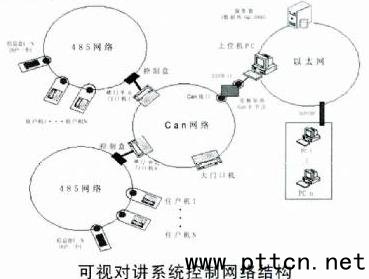

    小區可視對講系統中控制網絡要盡量降低網絡的復雜性和建設成本�？紤]到可視對講底層網絡的主干通道要求傳輸較大數據量的信息，采用了“CAN＋RS485”總線的分層結構。CAN網絡作為RS-485網絡的上層網絡使得整個控制網絡穩定性比單獨的CAN網絡穩定性大大增強，同時比單獨采用CAN網絡的節點容量擴充很多，這種結構對于可視對講控制環境很適應。

(1)大門口機、N個門口機和CAN接口由CAN網絡連接。
(2)N個門口機由控制盒連接在485網絡上，485網絡上有N個住戶機。
(3)以太網連接上位機、數據庫服務器、TCP/IP接口。

6.小結
    本文在研究CAN總線和RS-485總線的基礎上，結合小區可視對講系統需要實現的功能，設計并改進了“CAN RS485”底層網絡，實現了小區安全報警與遠程傳輸?shù)目刂葡到y(tǒng)網絡。該控制網絡將能夠更有效的滿足構建低廉、可靠的小區可視對講系統，實現小區安全防范、信息采集的要求。
