主頁（http://www.130131.com）：基于Lonworks的智能樓宇安防系統(2)

    該安防節點可對多個防區進行設防，系統共有居家、外出、入戶、測試、關閉五種模式，分別表示五種不同的工作模式。系統還具有進門/出門延遲和進出延遲區的延遲時間設定功能。該安防模塊一次最多設置四組報警電話號碼，撥不通可自動重?fù)�。此外，該模塊具有很強的擴展能力，具有多個模擬量、開關量輸入/輸出接口，用戶可根據需要增添不同采樣傳感器來擴展系統的功能。

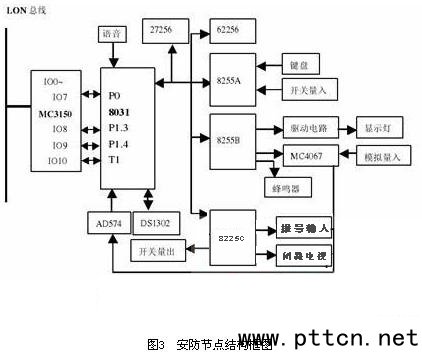

    安防節點結構框圖如圖3所示，神經元芯片MC3150是家庭安防節點的通信控制部分，通過它可以與住宅其它節點進行通信聯絡，物業管理中心也是通過其向各家庭安防節點傳達各種控制命令。圖中單片機8031是安防節點的中心控制部分，整個單片機及其它與其相連的設備一起作為神經元芯片的輸入輸出設備，其實這一部分也具有相對立的功能：如果神經元芯片與LonWorks總線斷開時，那么整個安防節點仍具有防盜報警等功能，這時的控制完全由8031來完成。所以該系統的可擴展升級性很強，能滿足不同用戶的需求。圖中的開關量輸入/輸出及模擬量輸入/輸出用來采集各種報警信號和完成8031下達的控制命令。

3系統程序設計
    隨著現場總線智能設備通用性的提高和成本的降低，簡單的控制任務轉移到現場智能節點中，成為現場控制。在基于LonWorks的樓宇自動化安防系統中，系統的控制功能已分散到各個控制節點，控制節點在監控計算機、通信鏈路和其它節點出現故障的情況下均能安全地工作，提高系統的可靠性。安防系統的智能節點主要完成兩個任務：一是檢測信號的測量；二是監控計算機和智能節點的信息交換，包括安防系統的智能節點檢測到的信號、自身的運行狀態和監控計算機發出的控制命令。各控制節點的應用程序采用NeuronC語言編寫，并使用NodeBuilder節點開發工具進行調試。
NeuronC任務調度是事件驅動：當一個給定事件發生的條件為真時，與該事件關聯的一段代碼(稱為任務)被執行。事件是通過When語句來定義的，一個When語句包含一個表達式，當表達式為真時，則表達式后面的任務被執行。智能節點的主程序流程圖如圖4。

圖4安防節點程序流程圖

    LonWorks網絡中的每個節點間可以實現點到點的信息傳輸，具有極其良好的互操作性，使整個網絡實現了無中心的真正的分布式控制系統，與傳統的集散控制系統相比較，大大提高了系統的安全性和可靠性;減少了與一次元件相連的模件的型號品種的數量和大量的連接電纜，降低了系統材料、安裝、維護等費用。

    在實時控制方面，實現了可相互操作的現場總線LonWorks的網絡技術的通信協議LonTalk，為樓宇自動化安防系統中的傳感器、執行器和控制器之間網絡化操作奠定了基礎。

    采用分布式模塊化結構，組成局域通信網絡，系統適應性強，組態靈活，擴充容易，網絡規�？梢愿鶕�(jù)需要進行調整。

    系統采用大量靈敏度高、響應速度快的傳感器和先進的檢測手段，可有效地防止漏報，實現準確報警，確保建筑物的安全和對建筑物的科學管理。

4結束語
    LonWorks網絡非常容易與其他網絡實現互連，可以實現遠程操作和控制。 Lonworks開放式、可互操作性、成熟和低成本的特點，LonWorks國際標準的制定，更加推動了它的發展與應用。在智能樓宇安防系統中使用LonWorks總線技術使控制器對控制點實現了分樓層檢測、控制和報警，提高了系統內部的通信速率、實時性；降低了誤碼傳送率，更好地保證智能建筑的安全性和智能化。
