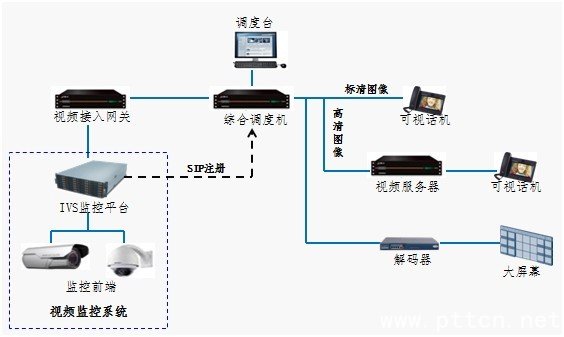

圖表 4綜合調度機與視頻監控系統的對接設計
視頻監控系統通過IVS監控平臺實現了對前端模擬攝像機、數字?jǐn)z像機、無線攝像機，以及移動單兵視頻監控等各種視頻監控圖像的統一接入和管理控制功能。視頻監控系統的IVS監控平臺通過SIP協議與綜合調度機進行對接，IVS監控平臺將各種前端監控設備向綜合調度機注冊為SIP終端，并為每個監控設備分配一個終端號碼。在調度臺查看視頻監控圖像時，可以直接點擊呼叫相關監控前端的SIP號碼，IVS監控平臺將對應前端的視頻圖像發送至視頻接入網關進行視頻格式轉換后，通過綜合調度機轉發到調度臺顯示。調度臺可同時調度4路/8路/16路視頻監控圖像顯示。調度臺查看視頻監控圖像的流程如下：

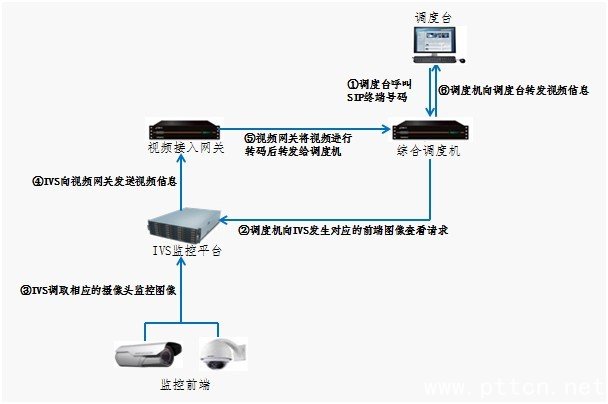

圖表 5調度臺查看視頻監控圖像的流程圖
另外，綜合調度機可把查看的視頻監控圖像推送（轉發/分發）到大屏幕、可視話機、領導辦公室的顯示器等設備上顯示。

4  、    視頻會議系統對接設計

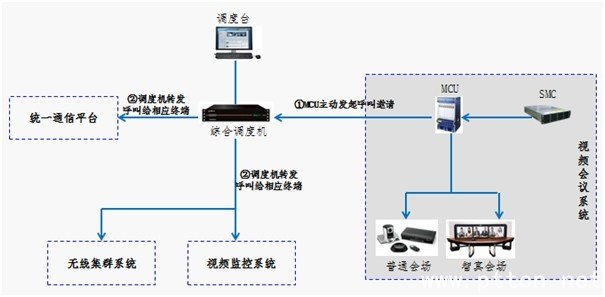

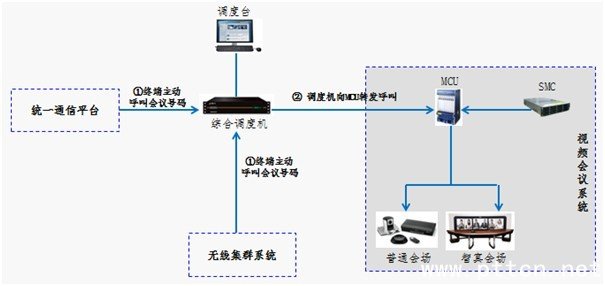

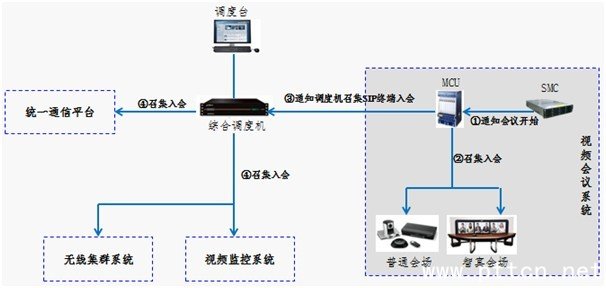

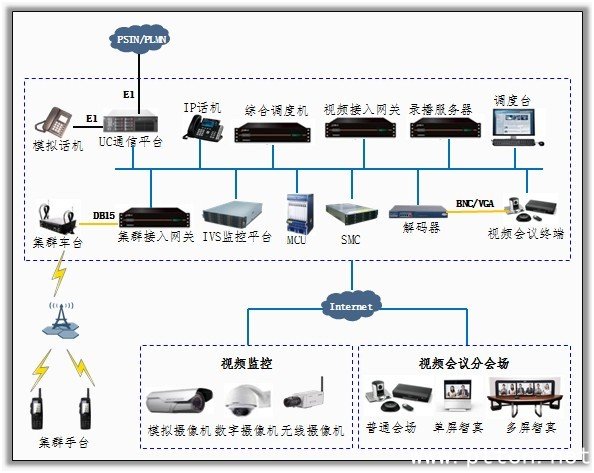

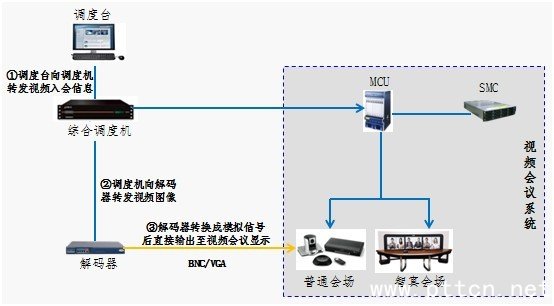

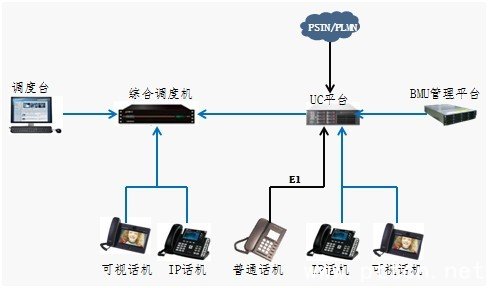

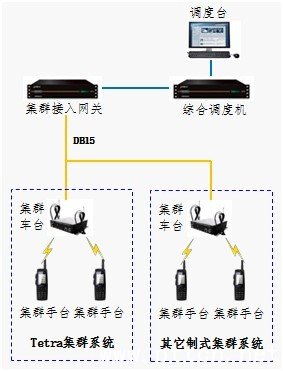

         視頻會議系統是應急指揮決策和調度的一種重要手段，傳統的視頻會議系統和視頻監控系統是兩套完全獨立的系統，在進行應急視頻會商，并查看現場監控圖像時，需要不斷的在兩套系統之間來回切換，嚴重的降低了應急處置效率。另外，現場救援人員可能來自不同的部門和機構，這些人員持有不同類型的通信終端，在召開視頻會議時，如何將不同類型的終端加入到同一個會議中，進行集中決策和統一調度，也是當前迫切需要解決的問題。HUAWEI政府應急通信解決方案的指揮調度子方案將視頻會議系統中的MCU與綜合調度機進行SIP對接，通過融合視頻會議系統與視頻監控系統，以及各種通信網絡，實現各種不同通信終端的統一召開會議，以及對現場視頻監控圖像的查看。視頻會議系統與綜合調度機，以及與視頻監控系統、辦公通信系統、無線集群系統之間的融合組網設計如下圖所示：





圖表 11IVS監控平臺轉發視頻圖像到視頻會議系統
