北峰跨段中繼臺—TR925系列，組網應用圖例分析

時間：2020-11-04　來源：www.130131.com　作者：徐寶國　點擊：次

主頁（http://www.130131.com）：北峰跨段中繼臺—TR925系列，組網應用圖例分析

北峰跨段中繼臺TR925DL屬于TR925系列的產品，其優異的高低溫特性以及防護特性我們?cè)谶@就不重復贅述了。需要強調的是TR925DL擁有超大的信道容量，U段與V段各支持3773個信道，可以實現和常規同頻中繼臺、異頻中繼臺、跨段中繼臺、脫網終端配套組網滿足不同的應用場景。同時TR925DL支持?jǐn)?shù)模兼容與數模信號自動判選，無論是數字中繼臺、模擬中繼臺、數字終端、模擬終端都可以接入TR925DL實現跨段中轉或者是跨段數�；マD(zhuǎn)通信。

跨段中繼臺的應用方式

組網圖例一：

兩個工作在不同頻段異頻中繼臺，在TR925DL跨段中繼的作用下實現了跨段的橋接互聯，從而使得U段中繼臺下的終端可以對V段中繼臺下的終端發起呼叫。這個組網方式在實際的應用價值中，可以將兩個不同單位臨時組網在一個工作組中，協同完成任務。

組網圖例二：

兩臺中繼設備在多臺TR925DL的作用下，實現了多次跨段中繼橋，這其實是對上一種組網方式的延伸應用，當一臺TR925DL無法滿足通信距離的需求時，可以通過增加跨段中繼臺的方式來延伸通信距離。在實際應用價值中，若兩個需要組網的單位或部門不具備能夠互通的IP網絡條件，則可通過TR925DL實現無線鏈路橋接的方式，最終實現兩個中繼臺下終端互聯互通的效果。如果用戶對通信是否能打通有比較強烈的需求，而對語音的時延無過高要求的話，則可通過更多的TR925DL跨段中繼設備無限延伸。

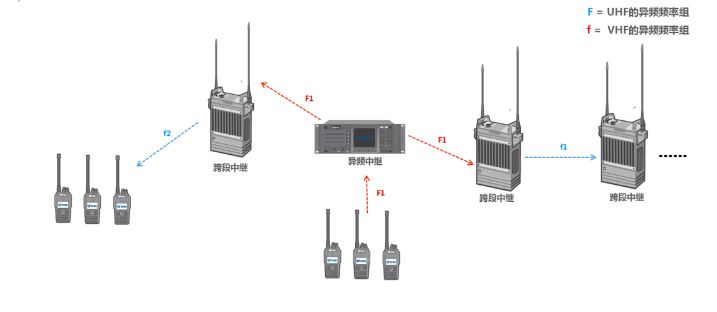

組網圖例三：

對于某個地區，只有一套固定中繼臺的進行距離拉遠的應用。我們先看左半邊的圖例，通過1套TR925DL實現通信距離的一次拉遠，再來觀察右半邊圖例，通過多臺TR925DL進行多次的距離拉遠，在實際的應用價值中，可以解決很多場景中通信無法到達的“最后一公里”。

組網圖例四：

基于TR925DL跨段中繼臺可以實現的一種多信道工作模式的組網應用。TR925DL可以與不同工作模式的設備或終端進行組合使用，例如異頻中繼臺、同頻中繼臺、跨段中繼臺或脫網手臺，同時也支持?jǐn)?shù)模兼容和數模自適應。因此我們?cè)谶@邊通過簡單的圖例表示TR925DL通過與不同的目標設備建立連接，從而實現與遠端的終端進行通信。方才我們有介紹到TR925DL每一個頻段的信道數有3773個，因此用戶可以通過切換任意單邊的信道，如UHF頻段，實現與不同工作模式的異網的互聯。

北峰的中繼臺產品類型按工作模式劃分，涵蓋了同頻中繼、異頻中繼和跨段中繼，按部署方式劃分涵蓋了手提便攜式、車載便攜式、背負便攜式以及工作臺安裝和機柜安裝等各種方式。能夠?yàn)椴煌I(lǐng)域和不同應用場景的用戶配置最合適的中繼組網方案。
