主頁（http://www.130131.com）：大華助力昆明富民縣區視頻監控系統建設(2) 按照公安網安全管理的有關規定和《昆明市城市報警與監控系統建設實施方案》（昆公科發〔2007〕15號）要求，前端攝像機以HD-SDI高清方式傳輸至監控中心，經高清數字化編碼后進入公安網；為確保新增高清視頻監控圖像能與現有系統融合接入管理，縣局監控中心需增加DSS管理平臺，編碼支持HD-SDI信號輸入，支持HD-SDI高清輸出。

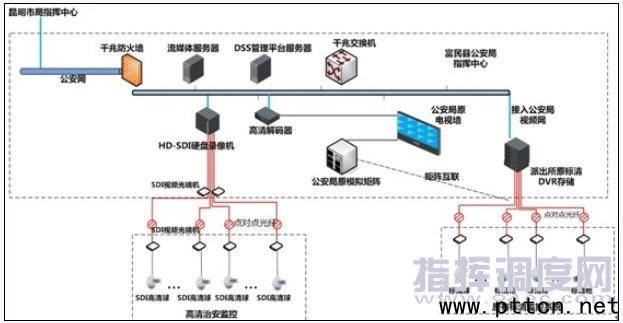

系統拓撲圖 本系統建設監控點圖像全部接入視頻監控專網，由縣公安局監控中心進行24小時實時監控，并完成錄像記錄，并保證在突發事件發生時，監控中心能夠調用現場實時圖像信息進行指揮和調度。系統建設的思路如下： 1）前端采用高清數字攝像機HD-SDI采集高清視頻圖像，分辨率達到1080P(1920×1080)，采集的高清圖像經光纖傳輸至縣公安局監控中心； 2）縣局監控中心部署SDI高清硬盤錄像機，實現對SDI高清圖像編碼網傳、存儲，可實現錄像資料的存儲、查詢、檢索、備份等； 3）DSS綜合管理平臺可以實現原來模擬系統的融合接入并管理，通過DSS平臺軟件可以管理原DVR系統，接入管理并控制，但是原標清系統的上電視墻顯示，只能通過原模擬矩陣進行操作。 4）通過網絡設置客戶端或DSS平臺軟件的方式，對高清攝像機實時監控或遠程控制； 5）縣局主控中心采用高清解碼器對前端高清圖像進行解碼輸出到原電視墻（原電視墻是標清監視器，本項目中，暫時保留原電視墻，所有考慮高清輸出到電視墻時，采用VGA線號輸出，后期采用高清拼接大屏時，無需更換現有新建設備，只需新建大屏就可以）。 7）原有標清矩陣輸出至電視墻，我們利舊使用，不進行改造和移除，可以根據縣局的需要，選定不同的監視器來調用SDI高清視頻（高清解碼器調用）和原模擬視頻（原矩陣控制調用），需要做的是：調用SDI圖像，監視器的信號源調至VGA輸入，調用原模擬標清圖像，監視器信號源調至Vide1。 8）原建的標清DVR系統，通過網絡傳輸至縣局接入視頻網絡，大華DSS軟件平臺可以對原有的DVR系統兼容接入，進行控制和管理。 HD-SDI視頻信號通過光纖傳輸?shù)奖O(jiān)控中心到SDI硬盤錄像機存儲，高清解碼器解碼到電視墻；原來建設的DVR系統，接入到網絡DSS軟件平臺進行融合調用。 配置服務器主機系統，為系統的核心業務服務器。負責處理監控的業務邏輯，進行權限等控制。根據業務邏輯需要，會發送命令給DMS設備管理服務器、MTS轉發服務器、SS存儲服務器等進行處理。系統的容錯、負載均衡、動態集群等都在CMS上實現。再配置媒體轉發服務器（MTS），負責從前端設備上獲取音視頻數據，以標準流媒體協議轉發給客戶端、存儲服務器；實現媒體數據的一對一、一對多、多對多轉發。支持Qos管理，對帶寬進行合理使用；支持用戶和事件的優先級管理；支持級聯和分布式部署；支持視頻流相關的統計信息。 視頻專網通過千兆防火墻接入公安網供上級調用視頻圖像資源。 前端HD-SDI攝像機子系統設計 前端設備以HD-SDI高清球機為主，部署內容包括在城市公交、公共區域臨街面，交叉路口和治安復雜的背街小巷新建一批攝像資源，對進入城市公共區域的移動目標進行聯網監控，達到“人過留影，車過留牌”的應用效果，全面實現地區“城區街道全覆蓋、視頻監控無盲區、社會管理聯成網、偵查辦案有證據、維穩防控有實效”的建設目標，為城市管理、反恐處突、維穩救災和應急指揮提供圖像資源共享服務。 視頻存儲系統 單臺支持4路HD-SDI實時1080P25幀錄像；4路HD-SDI接口環通輸出；內部支持8個SATA硬盤，支持獨立的eSATA接口，支持手動錄像、動態檢測錄像、定時錄像、報警錄像支持1080P高清預覽；支持4路高清SDI數據存儲，4路高清1080P數據同步實時回放；支持3D定位，可以通過鼠標選定任意區域并進行中心縮放，定位更加快速、準確；支持日志聯動錄像回放，輕松回放每條日志所對應的錄像；錄像定向存儲；支持圖片和卡號錄像的本地存儲、查詢與回放；支持網絡即插即用（UPNP）；支持跨線檢測、流量統計、區域檢測等智能分析功能。 監控點錄像格式及存儲時間：1080P格式8M碼流存儲、存儲時間為30天。 系統管理軟件平臺 通過公安數字視頻共享平臺建設，有效整合全市視頻監控資源，最大限度實現跨地區、跨部門視頻監控資源共享和互聯互通互控，充分發揮視頻監控系統在加強社會管理，提升警務效率、組織群防群治、預防和打擊違法犯罪等方面的作用。 DSS平臺軟件從上至下共分四個層次，分別是用戶界面層、業務應用層、系統服務層、設備接入層。具體結構參考下圖：

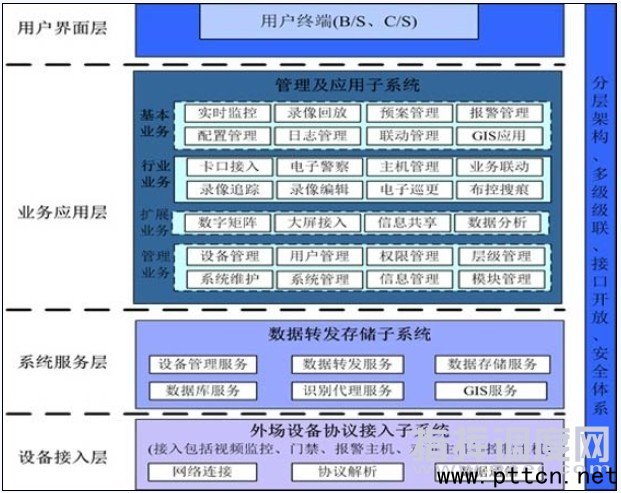

平臺軟件功能結構圖 用戶界面層 系統整體采用B/S的展現模式，其中視頻顯示的模塊應用了C/S的嵌入插件形式。充分發揮了B/S模式異地瀏覽的方便性，任何時間、任何地點、任何系統中，只要網絡連通，就可以直接使用瀏覽器連接服務器，任何電腦都可以作為客戶端使用。同時綜合利用了C/S模式信息采集靈活、負載均衡、服務穩定等的優勢，保證了客戶端有更多的事務處理能力，分流服務器的工作負擔，使整個系統運行更加穩定。 用戶界面層是DSS平臺軟件直接跟用戶交互的窗口。 業務應用層 系統業務應用層主要是面對用戶的系統客戶端功能呈現，在這里，既有視頻監控行業的基本型功能業務，如：實時監視、錄像回放、日志管理等；也有為交通行業用戶針對設計的行業應用功能業務，如：卡口管理、電子警察管理、車牌識別、布撤控等等；還有為系統整體性、用戶使用便捷考慮而增加的對系統一些監控外圍擴展應用設備接入而設計的系統功能擴展業務，如：大屏接入、數字矩陣等；另外就是為系統自身穩定高效運行，方便用戶對整個系統所有設備、用戶、任務等做監控和管理的系統管理業務功能，如：設備管理、用戶管理、權限管理、錄像計劃等等；
|
