主頁（http://www.130131.com）：智能視頻分析技術為ATM提供更智能的監控 由于銀行自助設備(ATM)和自助銀行的公開性、方便性和環境特殊性，近年來針對銀行自助設備和自助銀行的犯罪活動不斷增加。傳統的ATM視頻監控系統主要是將視頻錄制下來，事件發生后，通過錄像進行事后取證，從而排解糾紛、破獲案件。這樣的監控系統在一定程度上保證了ATM的安全操作，但存在著只能提供事后取證、不能提前預警的缺陷，這樣往往耽誤了解決事件的最佳機會。而有些事件發生后再解決，往往費時費力，即使能夠找到證據，可能造成的損失也無法挽回，這就直接導致了整個事件陷入“案件發生->造成損失->警方取證->警方破案->銀行賠償->聲譽損失”的怪圈。如何在第一時間發現作案跡象，并發出預警已經成為ATM安保體系最重要的環節。 對于銀行用戶而言，提前預警、制止案件發生、避免損失是最基本的要求。如何保證ATM的運行安全、防止ATM被故意破壞，并防止利用ATM 進行詐騙行為，強化ATM機的危險感知能力，變被動防守型的事后取證為主動防御型預警，有效保護銀行和儲戶的利益，已經成為擺在銀行和安保服務商面前的一個重要課題。 針對上述需求，結合ATM機及自助銀行的治安特點，本文提出新形勢下ATM機智能視頻監控系統解決方案的設計思路。該方案融合當前智能視頻分析技術的最新成果及硬件技術的最新發展，通過搭建全新的視頻智能監控的軟硬件綜合平臺，實現當前自助銀行業務監控場景中異常行為的識別和理解，以最終實現“主動”監控。 系統組成 ATM智能視頻監控系統是通過在傳統ATM監控系統中加入智能視頻分析單元，實現一系列智能視頻處理。它能根據用戶預先設置的規則，對場景進行實時的監控，當預設規則被破壞，系統及時發出報警信息，提醒監控人員注意并采取有效的處置手段。 ATM智能視頻監控系統包括： 視頻采集攝像機：固定安裝的高感度攝像機，用于拍攝監視現場的圖像，為智能分析提供基礎視頻數據。 智能視頻服務器/硬盤錄像機：用于對攝像機采集的視頻圖像內容進行高速分析與數據處理，并對比安全管理規則或用戶設定的條件以給出報警和智能分析結果。同時，智能視頻服務器/硬盤錄像機也承擔著將視頻編碼、壓縮(及錄制保存)的功能，并將視頻分析處理結果(目標位置、目標框、運動軌跡、報警信息等)與視頻碼流一起打包，采用通用的網絡協議，通過網口輸出模塊輸出傳輸至中心監控平臺或用戶客戶端。 報警控制單元及報警探測器、警燈警號：對于極為重要的監控場景，工程設計時可能需要更多的(一種以上的)安全防護手段，即除了智能視頻分析以外還安裝有其他類型的報警探測設備。針對這種使用需求，一般智能視頻監控系統還設計有報警控制單元，它不但為各類報警探測器的接入提供了可能，同時，還具備了將智能視頻分析的報警用來直接驅動警燈、警號的能力。 顯示設備：智能視頻分析系統具有消除多余無用信息，提取關鍵報警信息的能力，使得監控人員能夠通過設在監控中心的監視器/電視墻獲得有用的報警視頻，從而使他們根據真實情況、迅速采取最有效的措施。 中心管理平臺：考慮到采用IVS構建大規模智能監控系統的需求，一般智能視頻監控系統還設計有遠程監視控制管理中心管理平臺，以便使系統管理人員能在異地對現場進行實時監控和根據語音提示處理突發事件。同時該中心管理平臺還能對遠程的各種網絡設備如智能視頻服務器/硬盤錄像機進行管理和配置。 系統構建 智能視頻分析單元一般是通過硬件電路實現，可以將硬件電路板加載在傳統ATM監控系統的硬件設備中，如攝像機、視頻服務器/網絡攝像機上，或者以該硬件電路板去實現具有視頻智能處理功能的獨立設備。 智能視頻監控系統的常用構建方式有四種，分別是： 方式1：通過在視頻服務器或硬盤錄像機等設備中加載智能視頻處理模塊構成ATM智能視頻監控系統，這是目前最流行、最常用的一種構建方式。這樣在不改變傳統ATM監控系統連接方式的前提下，智能視頻服務器或硬盤錄像機具有了智能視頻分析處理功能。

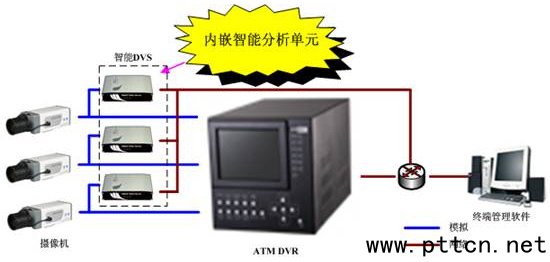

圖1
圖中，智能視頻服務器或硬盤錄像機通過視頻線與攝像機連接，采集模擬視頻信號。智能視頻服務器/錄像機能夠?qū)z像機捕獲的視頻進行自動地分析，檢測ATM機場景周圍異常行為。同時智能視頻服務器或硬盤錄像機具有傳統視頻服務器或硬盤錄像機的所有功能，能夠?qū)σ曨l進行編碼、傳輸(錄像機可存儲)，同時智能視頻服務器或硬盤錄像機能夠?qū)TM視頻及經過智能視頻分析處理得到的分析結果(目標位置、目標框、運動軌跡、報警信息等)一起通過網口傳輸給監控中心的管理平臺/客戶終端。 管理平臺/客戶終端是整個ATM智能視頻監控系統的后端，監控中心的管理平臺/客戶終端能夠接收智能視頻服務器或硬盤錄像機傳輸來的視頻信息及視頻分析結果，及時對視頻信息及視頻分析結果解碼疊加、播放與顯示，同時還提供智能報警錄像回放、報警日志檢索等功能。 方式2：通過在ATM視頻監控系統中添加具有智能視頻處理功能的硬件設備。該設備嵌入上述的智能視頻處理模塊，該設備能夠通過網口、串口、視頻口等與傳統智能視頻監控系統中的其他硬件設備通訊。

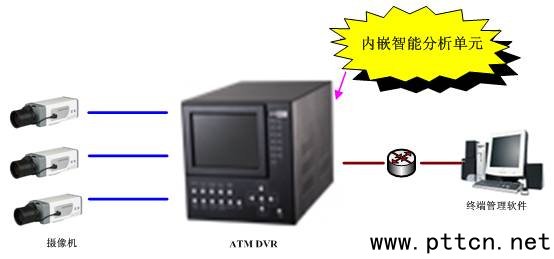

圖2
方式3：通過對ATM監控系統中的攝像機加載智能視頻處理模塊，形成智能視頻處理攝像機。這樣在不改變傳統ATM監控系統連接方式的前提下，智能視頻處理攝像機能夠?qū)ζ洳东@的視頻數據進行智能分析處理。

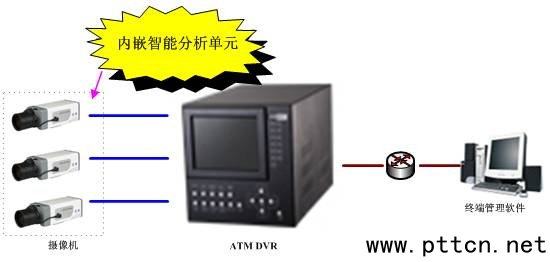

圖3
方式4：通過在中心機房增設后端智能視頻分析處理服務器，對從各前端匯聚來的視頻信號(模擬或數字)進行智能視頻分析處理。這樣在不改變傳統ATM監控系統連接方式的前提下就能實現監控系統的智能化升級，這樣做的前提是中心機房需要有足夠的建筑空間和供電余量來增加智能視頻分析處理服務器。
|
