　　煤礦防爆監控設備的設計施工

　　對煤礦防爆監控設計，除了按依照防爆監視監控系統設計規范以外，也可參考我國在防爆部分制定了的爆炸性環境電氣和應用設計標準，其中GB50198-94、GA/T70-94、GB/T15411-1994、GB/T13953-1992特別值得關注。設計煤礦防爆安全監控時，應根據井下及井上所釋放危險源的類別、級別和物質的特性、環境情況等因素等來決定設計與安裝施工的內容，因此我們也有必要對煤礦安全監控在施工與安裝上進行一番了解與認知。

　　煤礦監控設備的防爆施工安裝注意事項

　　如圖1所示，煤礦在監控防爆施工安裝注意事項上主要包括以下幾點：

　　· 攝影機一定要保護在防爆保護罩內，保護罩也應根據環境需要具備一定防爆等級;

　　· 處于防爆需求，紅外線LED照明攝影機來不適合作為井下低光源夜視監看;

　　· 在煤礦防爆區，所有的管線除了接地線所用的管線及埋入地下的管線外，其余一切管路必須采用金屬鍍鋅鋼管來配置;

　　· 若為回轉式攝影機也必須是采用防爆式云臺或一體式防爆結構才可以;

　　· 無論是井外還是井內，攝影機都必須加裝設接地線，以免漏電所產生的電流引發然爆或氣爆;

　　· 防爆管路必須要設置有泄水裝置，以免冷凝作用使管內積水造成管壁腐蝕;

　　·金屬防爆管與金屬鍍鋅管接續處不需采用防爆隔離接頭(DRAIN)，并填入防爆隔離膠合劑(或稱防爆管沙填充劑)，防爆管沙填充劑填入管入至少表有45厘米(18英寸)的長度填滿才具防爆效力隔離，才能防止管內線路短路造成火花爆炸;

　　· 設備與金屬鍍鋅管或軟管接續處需用防爆隔離接頭隔離;

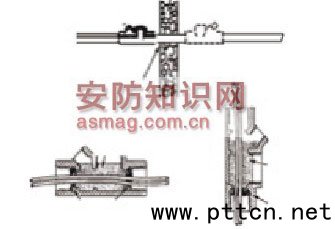

　　· 防爆區與非防爆區管路接續也必需用防爆隔離接頭隔離(圖2);

　　· 所有進入設備的管路盡量從設備或防爆箱下方進入施工，以免造成管路松脫或進水;

　　· 電力動力線與視頻信號及避雷接地線都必須分管配置以免產生回火以置設備受損或產生爆炸;

　　· 防爆終端設備接續箱內的接頭必須是可以鎖扣式或有螺絲端子固定方式，以免線路脫落，尤其是電源部份以致造成火花爆炸;

　　·攝影機終端防爆箱的像門大部分都是以螺絲固定，在設備完成調校后必須一順時會逆時鐘方向，逐一將固定螺絲上緊以平衡箱蓋壓力，避免密閉不良而漏氣產生氣爆;

　　· 系統接地必須采用一點接地方式。接地應采用銅質線，不得形成封閉回路，同時不得與大電流的電力接地混接;

　　· 防爆監控系統得采獨立接地裝置時，其接地電阻不得大于4Ω(參考國家規定);

　　·若在煤礦井內采用光纜傳輸，各井坑道上的光端機外殼應接地，且最好跟分監控點的設備如攝像機等一起并聯接地。若坑井中纜線架有接續也應做好每個線槽連結接地以確保安全;

　　· 煤礦區最容易遭受雷擊的設備要屬前端攝像機，若是架設在井外，設備必須加裝避雷針。

　　以上是煤礦安全監控在施工安裝上所要注意事項與措施。由于一般煤礦井下都會充滿甲烷、煤塵爆炸等危險因素，因此也有部分礦區嘗試無線傳輸，移動式監控系統也在開始進入煤礦安全監視中。視頻信號和攝像機電源共纜傳輸，攝像機本身帶有超高亮度LED白光燈，適合在礦井下照明條件不良或無光照環境下使用，在低照度情況下可拍攝出清晰的圖像，使得煤礦安全監視得以更安全的應用于煤礦最深處掘進面工作區域，為礦井下安全監控提供更廣闊性的安全保障。至于煤礦安全監控數字化，目前也有部分煤礦場在透過交換機的連結組成局域網絡，及透過以既有雙絞電纜和以太網交換機組成的煤礦場區局域網，或利用光纖以太網交換局域網絡，使得煤礦安全監控也得已在施工安裝階段上逐步進入全I(xiàn)P網絡化領域。

　　結語

　　實現煤礦安全生產的目標離不開礦區安全防范的建置，但在礦區這一特殊監控環境下，安防設備的執行必須滿足防爆要求。煤礦防爆要求應是所有煤礦六大安全系統的共同基本的條件，但因煤礦井下的環境變化實在難以完全掌控，所以唯有不斷改進視頻監控系統的施工安裝方式及條件，如此才能順利在防爆條件限制下發揮更強的監控效能。
