主頁（http://www.130131.com）：3G在運鈔車視頻監控中的應用 近幾年來，隨著改革開放和各項經濟建設事業的不斷發展，貨幣流通加速，銀行調運現金的任務越來越繁重，各地公安機關和銀行保衛部門對執行現金、金銀運送任務的專用車輛，做了大量安全保護工作。但是，有的地方保護運鈔車安全的措施尚未落實，如運鈔車在途中被強行攔截檢查、運鈔車違章或與其他車輛發生糾紛時，交通事故處理不果斷，造成上百名群眾圍觀，運鈔車被困數小時，影響安全。甚至還有搶劫事件的發生。目前全國共同面臨一個新的治安問題——運鈔車的安全性如何保證。 由于社會經濟的飛速發展，銀行基層辦事處、證券業務部、郵政儲蓄所、公用事業收費點等現金出納單位數量越來越多，分布越來越廣，押運現鈔已成為經常性的活動。據統計廣州市每天押送現鈔的車輛達上千輛次，現在犯罪分子掌握的技術越來越先進、作案手段越來越殘忍，已把運鈔車看作重點獵取的目標，這種犯罪活動一旦得逞將使國家工作人員生命和財物都蒙受巨大損失。所以開發出先進的銀行運鈔車無線監控系統很有意義。通過在運鈔車輛上安裝車載監控系統，能夠?qū)崿F(xiàn)多角度的實時記錄運鈔車輛行駛過程中的音、視頻資料，不僅能對車輛前端及車廂內部進行監控記錄，而且能對駕駛員及隨車工作人員在運輸過程中的動作和語言進行記錄。除了本地錄像，運鈔車對遠程無線視頻監控要求非常高，這樣在發生異常情況時，管理中心能夠在第一時間內采取措施，車載監控系統通過3G快速傳輸實時圖像，可以使安保部門在全國范圍內對運鈔車輛的位置、狀態等動態信息進行即時調度和無線遠程實時監控。 現在某公司為車載安防領域設計了一款針對運鈔車押運監控的產品。它采用嵌入式處理器和嵌入式操作系統，結合IT領域中最新的音視頻壓縮/解壓縮技術、網絡技術、USB通信技術、GPS定位技術、3G通信技術，實現了本地視頻采集存儲，遠程中央監控、數據采集、報警接收及中心數據庫的回放分析。 在運鈔車上安裝車載攝像機和集成有GPS、無線3G網絡傳輸模塊的車載終端(MDVR)。攝像機的模擬視頻信號經車載終端編碼壓縮轉換成數字信號并經無線3G網絡傳輸至押運公司的監控管理中心平臺，控制中心同時可通過3G網絡控制運鈔車上的云臺設備、錄像資料回放及與運鈔車進行實時的對講溝通銀行對押款車遠程監控系統的實際需求特點有。 · 要求能夠同時監控大量目標; · 對報警信息要求快速反應; · 要求支持多種報警方式; · 能夠?qū)γ舾袇^(qū)域進行重點監控。 本方案中采用的遠程數字監控系統應具有如下功能：監控中心能夠通過無線3G網絡、對各運鈔車車內及車外進行實時監控，并可將圖像存儲;運鈔車遇到緊急情況時，可人工報警，將現場的情況第一時間上傳至監控中心;監控設備與監控中心通過3G無線網絡進行數據傳送，可以實現實時的遠程圖像傳送和移動監控的目的。 監控中心可以任意調看一臺或多臺監控設備拍攝的現場實時圖像。可根據線路速率及監控需要來調整監控設備的圖像質量和傳送速率。終端用戶可利用計算機、PDA等有線或無線監控、監視設備觀看遠程監控設備實時傳回的現場圖像, 也可通過因特網來觀看圖像。監控系統具有權限管理功能。監控系統有信息保密功能。對監控設備進行基本配置，如設置監控服務器的域名等。對監控設備初始化完畢后，可以通過網絡對它進行遠程設置和控制。 系統方案設計 系統組成主要有：車載終端、無線傳輸網絡、中心管理平臺等幾部分，組成結構如圖1、圖2所示。

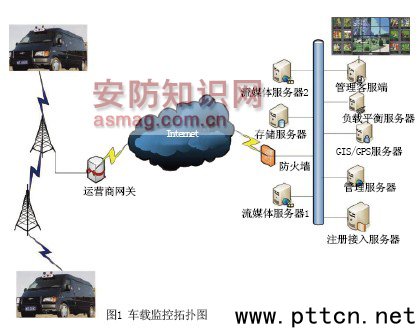

圖1 車載監控拓撲圖
圖2 3G無線監控架構圖 運鈔車空間有限，但是在行駛過程中受時間和空間的影響，光線變化較大，并且環境較為復雜。因此采用攝像機在各種光線環境下都得到清晰圖像顯得尤為重要，并且防電磁干擾、防塵尤為重要。為此在每臺運鈔車內安裝3臺防暴型紅外CCD半球攝像機，攝像機A用于觀察車后情況，攝像機B永遠觀察運鈔車內情況，攝像機C用于記錄駕駛室內情況。在車頂安裝36倍探照燈一體化高速云臺攝像機，可靈活觀察車外四周的情況，及時發現問題，在光線變化很大的情況下具有出色的圖像效果，能夠在車外光線較強或車內光線較弱的情況下得到清晰的視頻圖像。 運鈔車內安裝一臺車載終端主機3G MDVR，此款產品具有如下特點。 · 寬電壓輸入：運鈔車在行駛、剎車、加速時電瓶的電壓變化較大，一般在DC8V至24V之間，此款設備電壓輸入范圍DC6V-36V，保障設備運行安全、穩定; · 高抗震性：監控系統與機房內設備不一樣，運行在顛簸、震動的惡劣環境下，這對車載終端主機中用于數據存儲的硬盤非常不利，因此采用多級防震技術，從機械減震和電子減震兩方面著手。機械減震主要使用有車載防震的避震器械對硬盤或整機進行減震;電子減震是在機械減震的基礎上，使用電子震動感應器獲取外部沖擊信號，收到?jīng)_擊信號后驅動硬盤磁頭部分復位到安全區域，避免震動對硬盤的損壞。在多種防震技術保護下，車載設備能長時間穩定運行; · 高畫質：車載設備可實現D1畫質錄像，同時還可提供一路可調畫質應用于遠程傳輸; · 多功能接口：車載設備還提供GPS接口和網絡接口以及3G無線傳輸接口，方便疊加GPS信息和網絡連接，提供多路報警輸入輸出接口實現報警聯動。一旦出現警情，車上人員也可手動觸發報警裝置。拾音器可以實時監聽車內的聲音和通過車內廣播系統實現與指揮控制中心進行雙向語音對講。車內安裝8寸液晶監視器，通過液晶顯示器實時觀察車內情況; · 另外，考慮到運鈔車在發生案件時，犯罪份子會在第一時間切斷汽車電源，在實際運用中，可加裝后備電池，以保發生案件時，中心還能掌控事件。 傳輸設計 圖像傳輸最重要兩個部分是圖像處理算法和傳輸帶寬。由于車輛移動范圍大，車載終端內置3G網絡模塊和高性能圖像處理芯片，采用H.264和數據壓縮技術可以將運鈔車的視頻圖像、報警信號、GPS信號等各種信號實時傳輸至監控中心，同時車載終端會記錄下實時的圖像，在信號覆蓋不好的區域，也可記錄下行車的實時信息，當信號恢復后，監控中心可以通過3G網絡連接到設備處直接調取監控錄像。方便監控中心對車輛的管理、調度和控制。
|
