【中國集群通信網】在視頻監控系統中，對存儲空間容量的大小需求是與畫面質量的高低、及視頻線路等都有很大關系。下面對視頻存儲空間大小與傳輸帶寬的之間的計算方法做以介紹。

　　比特率是指每秒傳送的比特數。單位為 bps(Bit Per Second)，比特率越高，傳送的數據越大。比特率表示經過編碼(壓縮)后的音、視頻數據每秒鐘需要用多少個比特來表示，而比特就是二進制里面最小的單位，要么是0，要么是1。比特率與音、視頻壓縮的關系，簡單的說就是比特率越高，音、視頻的質量就越好，但編碼后的文件就越大;如果比特率越少則情況剛好相反。

　　碼流(Data Rate)是指視頻文件在單位時間內使用的數據流量，也叫碼率，是視頻編碼中畫面質量控制中最重要的部分。同樣分辨率下，視頻文件的碼流越大，壓縮比就越小，畫面質量就越高。

　　上行帶寬就是本地上傳信息到網絡上的帶寬。上行速率是指用戶電腦向網絡發送信息時的數據傳輸速率，比如用FTP上傳文件到網上去，影響上傳速度的就是“上行速率”。

　　下行帶寬就是從網絡上下載信息的帶寬。下行速率是指用戶電腦從網絡下載信息時的數據傳輸速率，比如從FTP服務器上文件下載到用戶電腦，影響下傳速度的就是“下行速率”。

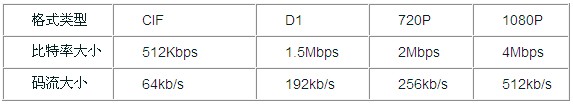

　　不同的格式的比特率和碼流的大小定義表：

　　傳輸帶寬計算：

　　比特率大小 × 攝像機的路數 = 網絡帶寬至少大小;

　　注：監控點的帶寬是要求上行的最小限度帶寬(監控點將視頻信息上傳到監控中心);監控中心的帶寬是要求下行的最小限度帶寬(將監控點的視頻信息下載到監控中心);例：電信2Mbps的ADSL寬帶，理論上其上行帶寬是512kbps = 64kb/s ，其下行帶寬是2Mbps = 256kb/s

　　例：監控分布在5個不同的地方，各地方的攝像機的路數：n = 10(20路)1個監控中心，遠程監看及存儲視頻信息，存儲時間為30天。不同視頻格式的帶寬及存儲空間大小計算如下：

　　地方監控點：

　　CIF視頻格式每路攝像頭的比特率為512Kbps，即每路攝像頭所需的數據傳輸帶寬為512Kbps，10路攝像機所需的數據傳輸帶寬為：

　　512Kbps(視頻格式的比特率)×10(攝像機的路數)≈ 5120Kbps = 5Mbps(上行帶寬)

　　即：采用CIF視頻格式各地方監控所需的網絡上行帶寬至少為5Mbps;

　　D1視頻格式每路攝像頭的比特率為1.5Mbps，即每路攝像頭所需的數據傳輸帶寬為1.5Mbps，10路攝像機所需的數據傳輸帶寬為：

　　1.5Mbps(視頻格式的比特率)×10(攝像機的路數)= 15Mbps(上行帶寬)

　　即：采用D1視頻格式各地方監控所需的網絡上行帶寬至少為15Mbps;

　　720P(100萬像素)的視頻格式每路攝像頭的比特率為2Mbps，即每路攝像頭所需的數據傳輸帶寬為2Mbps，10路攝像機所需的數據傳輸帶寬為：

　　2Mbps(視頻格式的比特率)×10(攝像機的路數)= 20Mbps(上行帶寬)

　　即：采用720P的視頻格式各地方監控所需的網絡上行帶寬至少為20Mbps;

　　1080P(200萬像素)的視頻格式每路攝像頭的比特率為4Mbps，即每路攝像頭所需的數據傳輸帶寬為4Mbps，10路攝像機所需的數據傳輸帶寬為：

　　4Mbps(視頻格式的比特率)×10(攝像機的路數)= 40Mbps(上行帶寬)

　　即：采用1080P的視頻格式各地方監控所需的網絡上行帶寬至少為40Mbps;

　　監控中心：

　　CIF視頻格式的所需帶寬：

　　512Kbps(視頻格式的比特率)×50(監控點的攝像機的總路數之和)=25600Kbps = 25Mbps(下行帶寬)

　　即：采用CIF視頻格式監控中心所需的網絡下行帶寬至少25Mbps

　　D1視頻格式的所需帶寬：

　　1.5Mbps(視頻格式的比特率)×50(監控點的攝像機的總路數之和)= 75Mbps(下行帶寬)

　　即：采用D1視頻格式監控中心所需的網絡下行帶寬至少75Mbps

　　720P(100萬像素)的視頻格式的所需帶寬：

　　2Mbps(視頻格式的比特率)×50(監控點的攝像機的總路數之和) = 100Mbps(下行帶寬)

　　即：采用720P的視頻格式監控中心所需的網絡下行帶寬至少100Mbps

　　1080P(200萬像素)的視頻格式的所需帶寬：

　　4Mbps(視頻格式的比特率)×50(監控點的攝像機的總路數之和) = 200Mbps(下行帶寬)

　　即：采用1080P的視頻格式監控中心所需的網絡下行帶寬至少200Mbps

　　存儲空間計算：

　　碼流大小(單位：kb/s;即：比特率÷8)×3600(單位：秒;1小時的秒數)×24(單位：小時;一天的時間長)×30(保存的天數)×50(監控點要保存攝像機錄像的總數)÷0.9(磁盤格式化的損失10%空間)=所需存儲空間的大小(注：存儲單位換算1TB=1024GB; 1GB=1024MB; 1MB=1024KB)

　　50路存儲30天的CIF視頻格式錄像信息的存儲空間所需大小為：

　　64×3600×24×30×50÷0.9 = 8789.1GB≈9TB

　　50路存儲30天的D1視頻格式錄像信息的存儲空間所需大小為：

　　192×3600×24×30×50÷0.9 = 26367.2GB≈26TB

　　50路存儲30天的720P(100萬像素)視頻格式錄像信息的存儲空間所需大小為：

　　256×3600×24×30×50÷0.9 = 35156.3GB≈35TB

　　50路存儲30天的1080P(200萬像素)視頻格式錄像信息的存儲空間所需大小為：

　　512×3600×24×30×50÷0.9 = 70312.5GB≈69TB
