主頁（http://www.130131.com）：DPS寬動態攝像機技術及應用分析 【中國集群通信網】隨著安防行業的不斷發展，攝像機的各項技術得到不同程度的突破，從而得到了多種更新?lián)Q代的產品。從最初的黑白攝像機到現在廣泛使用的彩色攝像機，從最初的單一種類攝像機發展到現在多品種、多功能攝像機，從最初的低線攝像機到現在的超高清晰度攝像機，攝像機技術不斷發展，使得用戶可根據實際環境與不同需求來選擇攝像機。 隨著用戶對攝像機圖像效果要求的不斷提高，在明暗反差過大的場景中，如大廳、門口等光線差別比較大的場所，傳統攝像機只能依靠背光補償(BLC)功能來處理。當背光補償功能打開的時候，背景圖像會出現曝光過足，圖像發白、失真;當背光補償功能關閉的時候，前景圖像因?yàn)槠毓獠蛔愣蔀楹谏�。許多攝像機生產廠家為了解決這些問題，相應地對背光補償(BLC)采用了一些增強技術，但也僅是對局部圖像進行處理，無法得到理想的全局圖像。因此必須有一種具有新技術的攝像機，來滿足逆光環境下對攝像機的要求。寬動態技術攝像機應運而生，逐漸成為各大攝像機生產廠商關注的焦點。 二、寬動態攝像機介紹 按照度值來衡量，當攝像機從室內看窗外，室內照度為100Lux，而外面的照度可能是在10,000Lux，對比就是10,000/100=100：1。在這種對比下人眼能很容易的同時看清室內和室外的物體，因?yàn)槿搜勰芴幚?000:1的對比度。然而傳統CCD攝像機就會有很大的問題。因?yàn)閭鹘y(tǒng)攝像機只有3:1的對比性能。 安裝現場復雜的光線環境，導致只能看到監控目標的輪廓，同時會出現畫面被破壞、缺乏色彩層次等問題。當使用最慢為1/50秒的電子快門來取得室內較暗處目標的正確曝光，但在這種情況下室外明亮處的圖像由于過度曝光會變白(過亮);當選擇最快1/6000秒取得室外明亮處影像的完美的曝光，但是室內較暗處的影像會由于欠曝光而變黑(過暗)。這是一個自從監控?cái)z像機被發明以來就一直長期困擾使用者的問題。 寬動態攝像機技術是在非常強烈的對比下讓攝像機看到物體圖像而運用的一種技術。當在強光源(日光、燈具或反光等)照射下的高亮度區域及陰影、逆光等相對亮度較低的區域在圖像中同時存在時，攝像機輸出的圖像會出現明亮區域因曝光過度成為白色，而黑暗區域因曝光不足成為黑色，嚴重影響圖像質量。攝像機在同一場景中對最亮區域及較暗區域的表現是存在局限的，這種局限就是通常所講的“動態范圍”。 廣義上的“動態范圍”是指某一變化的事物可能改變的跨度，即其變化值的最低端極點到最高端極點之間的區域，此區域的描述一般為最高點與最低點之間的差值。這是一個應用非常廣泛的概念，在談及攝像機產品的拍攝圖像指標時，一般的“動態范圍”是指攝像機對拍攝場景中景物光照反射的適應能力，具體指亮度(反差)及色溫(反差)的變化范圍。 三、DPS寬動態攝像機技術 1、與傳統CCD相比DPS攝像機是真正的數字?jǐn)z像機 傳統CCD攝像機工作原理
CCD攝像機工作原理圖 傳統CCD攝像機在圖像的采集、處理和輸出過程中需要經過兩次模擬信號的轉換過程，從CCD(模擬)——A/D轉換——處理器(DSP)——D/A轉換——輸出(模擬)，存在著傳輸時間長(整個傳輸轉換過程需要數十毫秒)，轉換噪聲大，視頻信號衰減等缺陷。 DPS攝像機的工作原理 DPS(Digital Pixel System數字像素處理系統)攝像機包含有一個數字的圖像傳感器和一個數字的圖像處理器。其核心技術是在數字圖像傳感器的每一個像素上集成了一個模擬數字轉換器(ADC)，每個數字圖像傳感器的ADC在捕捉到光信號時直接轉換為數字信號，從采樣到輸出的過程，單幀圖像獲取時間僅需0.8毫秒，最大限度地減少了無效的轉換，降低了噪音和衰減。

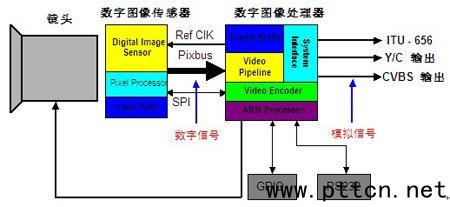

DPS攝像機工作原理圖 DPS攝像機在整個圖像的獲取、傳輸和處理中，不論前端的拾取還是后端的處理完全是數字化的過程。保證了獲取圖像的高質量性，在輸出后的圖像無任何拖尾和開花現象。是真正純數字化的圖像處理系統。 2、DPS的多重采樣技術 傳統CCD攝像機只能同時處理一整列像素，在采集一幅圖像的過程中通常只對整個圖像采樣1次，獲取的圖像會出現不同程度的明亮的區域曝光過度、較暗的區域欠曝光的現象(如下圖)。其它些所謂的寬動態攝像機也僅是采取兩次或多次采樣的方式合成一幅圖像，效果上雖有所改善，但不能從本質上徹底解決問題。
傳統CCD攝像機單次采樣曝光的圖像
DPS攝像機逐點采樣多次曝光的圖像 S1點亮度較高，控制采樣曝光的時間相對較短;S5點亮度較暗，曝光時間就較長。DPS攝像機實現逐點采樣逐點控制曝光，可同時獲取場景中明亮及陰暗區域詳細的圖像信息。 采用DPS技術的攝像機在采集一幅圖像時，系統可對每個像素進行多次單獨無損失采樣，成像系統控制每個像素的最佳采樣時間，在每個像素達到最佳狀態時存儲像素信息，最終可同時獲取場景中明亮及陰暗區域詳細的圖像信息。 3、模擬人眼與大腦，圖像傳感器和圖像處理器具有雙向?qū)崟r(shí)互動性 模擬人眼與大腦，圖像傳感器和圖像處理器具有雙向?qū)崟r(shí)互動性。DPS攝像機在圖像的攝取和處理過程類似于人眼和大腦的關系，負責圖像的處理和運算的同時，不斷向圖像傳感器下達指令，不僅調整曝光時間而且改變實際的圖像捕捉算法。最終，在特定的圖像特征和光照下，獲得最佳的圖像效果。
眼睛和大腦的關系 4、更寬的動態范圍和更真實的色彩再現 采用DPS技術的攝像機，通過其特有的數字采樣和數字處理，得到比CCD攝像機更寬的動態范圍(CCD的動態范圍最大為60dB，DPS可達到120dB)。
|
