主頁（http://www.130131.com）：如何將非IP系統改造為IP監控系統？

【中國集群通信網】在現有的視頻監控項目中，已經有越來越多的企業選擇IP監控系統。其中，有的是新建項目，直接采用IP視頻系統;有的是需要對已有的模擬或者數字系統進行改造。本文將從系統架構的角度談?wù)勅绾螌⒎荌P系統改造為IP監控系統。

　　模擬監控系統

　　現在，模擬監控系統已經發展得非常成熟，它一般由前端設備、傳輸電纜、切換控制設備以及顯示設備等組成。前端設備一般為實時圖像攝入設備—模擬監控攝像機;傳輸電纜一般為視頻同軸電纜及對前端設備進行控制的控制線纜(當前端有需要控制的設備時);而顯示設備為監視器;最后是在模擬監控系統中起關鍵作用的設備——切換控制設備，例如視頻矩陣，其輸出就接監視器。由于監控中心不可能也不需要對每個前端攝像機配置對應的監視器，所以往往需要在同一個監視器上對若干個攝像機的圖像進行輪循顯示，視頻切換矩陣由此應運而生。即便前端的監控攝像機與監視器的數目相當，然而考慮到監視器的輪巡以及今后的擴展，也需要矩陣切換器。

　　在模擬監控系統中，設備種類琳瑯滿目，功能各異，已可滿足用戶的各種需求。然而隨著監控要求的越來越高，尤其在當下網絡化的背景下，模擬監控系統的缺點和弊端也暴露無遺。

　　數字監控系統

　　數字監控系統，即以DVR為核心的監控系統是早年監控報警業界的新型產品，它將數字化視頻圖像記錄、多畫面圖像顯示和報警功能結合在一起，具有靈活、方便等特點，能取代模擬系統中多畫面分割器和長時間錄像機。早年，數字監控系統采用高檔工控機或PC機，其隨著CPU性能的提高，攝像機圖像輸入路數逐漸增加、多畫面圖像的顯示速率也不斷提高，并還增加了云鏡控制和報警信號輸入及處理功能，加之其良好的人機交互界面，便構成了以計算機為核心的數字監控報警系統。數字監控系統可從多路輸入圖像中任選一路或多路在屏幕上作畫面動態顯示、硬盤存儲及視頻解壓回放，能完整記錄下攝像機畫面，并能使畫面回放時也能達到較清晰效果。評價DVR性能優劣的關鍵是影像處理與顯示更新速度、畫面的清晰程度、響應報警及聯動輸出功能及圖像經硬件壓縮后再解壓回放的視頻圖像效果。

　　網絡視頻遠程監控系統

　　全數字化網絡監控系統以網絡為平臺，采用全新的設計理念，集成了當今最先進的網絡技術、計算機技術以及數字處理技術。它以IP地址來標識所有的監控設備，采用TCP/IP協議來進行圖像、語音和其它信息的傳輸、切換，真正實現遠程綜合監控系統，做到“天涯若比鄰”。全數字化網絡監控系統的最大特點是數字化和網絡化，其特點如下：

　　1、布控區域廣闊。由于全數字化網絡控制系統采用網絡傳輸視頻和控制遠端設備，所以監控不再受線纜長度和信號衰減的限制，因而從理論到實際都徹底拋棄了地域的概念。

　　2、系統具有幾乎有限的無縫擴展能力。不僅所有的設備都以IP地址進行標識，而且日后設備擴充也僅僅是增加一個IP地址設備。同時，由于控制中心不需要同時監看所有攝像機圖像，這就意味著在無需擴充網絡，在帶寬允許的條件下，可以任意擴展系統設備。

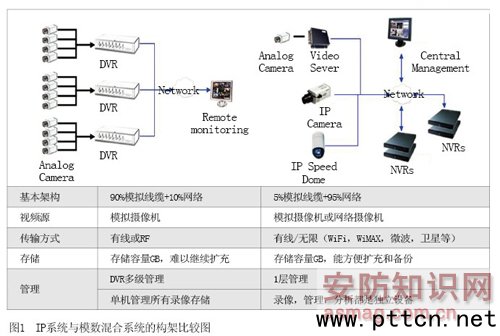

　　3、可以組成非常復雜的監控網絡。由于全數字網絡監控系統的視頻采用統一的協議在網絡上傳輸，所以系統具有非常優秀的兼容性，聯動方式靈活，可以由用戶自己定義，能夠充分滿足任何特殊、復雜應用系統的要求。下圖1是IP系統與模數混合系統構架比較。

　　而HVR(混合型網絡DVR)系統可以讓使用者以最小的人力物力投入，來實現模擬監控和網絡監控的完美結合。除此之外，HVR能順應用戶對720P或1080P的高清需求，可采用高清網絡攝像機直接接入到HVR，實現標清與高清完美的無縫銜接，參見下圖2。
