主頁（http://www.130131.com）：一種嵌入式網絡視頻監控系統的硬件設計 一、引言 應用嵌入式網絡技術的監控系統是監控領域最新的發展趨勢,嵌入式網絡監控系統是電子技術、計算機技術、通信技術和自動化技術快速發展并相互結合的高新技術產品,嵌入式網絡技術改變以往的監控系統體系結構,滿足了現代監控系統的可擴展性、分布式、實時性等,可廣泛應用在電信、電力、交通、銀行、水利、智能大廈等領域。正是在這一背景下,本文設計了一種嵌入式網絡化視頻監控系統,該系統在32位高性能嵌入式處理器和專用視頻壓縮芯片的硬件平臺上,采用MPEG-4編碼技術,嵌入式Linux操作系統和流媒體技術進行設計。利用本系統可以進行網絡數字化視頻監控,具有體積小、圖像質量穩定、遠距離監控等優點,具有良好的應用與發展前景。 本文從視頻監控技術的發展歷史和嵌入式系統的現狀入手,分析了嵌入式網絡視頻監控系統相關技術,對通用的嵌入式處理器和專用視頻壓縮芯片進行了深入的研究,給出了整個系統的設計方案和功能規劃�；谏厦娴谋尘昂蛯κ袌鲞M(jìn)行深入調查取證,研究了目前流行的嵌入式系統和MPEG-4專用視頻壓縮芯片方案,在嵌入式系統方面確定了在AT91RM9200芯片上構建嵌入式Web服務器的解決方案。 二、系統的總體設計 整個網絡視頻監控系統采用C/S結構，從主體上分為兩部分：服務器端和客戶端。服務器端主要包括嵌入式處理器、攝像頭及其他外圍輔助設備，同時還包含運行在嵌入式平臺上的采集、壓縮與傳輸程序;客戶端則是普通PC機，通過它進行圖像接收與回放。網絡視頻監控系統的基本處理機理，即前端的視頻監控服務器從現場的攝像頭捕獲實時的視頻信息，壓縮處理后再通過以太網傳輸?shù)竭h(yuǎn)端的監控終端上。 系統的整體結構如圖1所示，視頻圖像采集和打包發送在服務器端完成，圖像的接收與回放將在客戶端完成。
 圖1、系統結構圖 三、系統的硬件設計 系統采用模塊化設計方案，主要包括以下幾個模塊：主控制器模塊、存儲電路模塊、外圍接口電路模塊、電源和復位電路，如圖2所示。

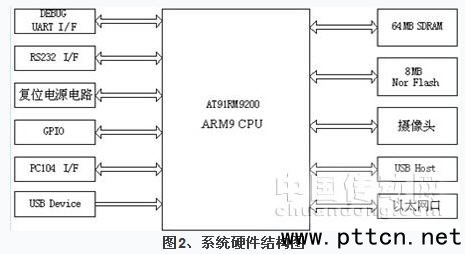

 圖2、系統硬件結構圖 1、AT91RM9200主控器模塊 主控器模塊是整個系統的核心，選用的是ATMEL公司的AT91RM9200。它是一款基于ARM920T 核的32位微控制器。該處理器最高運行頻率可達到200MPS，它的低功耗、精簡和全靜態設計特別適合于對成本和功耗敏感的應用。AT91RM9200提供了豐富的片內資源，支持Linux，是本系統的合適選擇。它能完成整個系統的調度工作，在系統上電時配置所有需工作的芯片的功能寄存器，完成視頻流的編碼，并通過以太網控制器控制物理層芯片發送視頻碼流。 AT91RM9200微處理器最高主頻為180 MHz，其雙向、32位外部數據總線支持8/16/32位數據寬度，26位地址總線可以對最大64 MB空間進行尋址。片內集成了非常豐富的外圍功能模塊，包括內存管理單元(MMU)、內部包含16 KB的SRAM和128 KB的ROM，16 KB的數據緩存以及16 KB的指令緩存。其外部總線接口控制器(EBI)，支持SDRAM，靜態存儲器，Burst FLASH以及Compact FLASH。為了提高系統性能還擴展了以下外設;增強的時鐘發生器與電源管理控制器(PMC);系統定時器(ST);實時時鐘(RTC);高級中斷控制器(AIC);4個32位PIO控制器;20通道的外設數據控制器(PDC);10/100兆Base-T型以太網卡接口;4個通用同步/異步串行收發器(UASRT)以及JTAG/ICE接口等。 在系統中AT91RM9200需要1.8 V和3.3 V電源，另外，大部分外圍器件需要3.3 V電源，小部分外圍器件還需要5 V電源，假設輸入電壓為5 V直流穩壓電源。為了得到可靠的3.3 V電壓，此處選用的電壓轉換芯片是NCPlll7ST33T3，它的輸入電壓為5 V，輸出電壓為3.3 V，最大輸出電流為0.8 A。同樣，為了得到可靠的1.8 V電壓，選用NCPlll7STl8T3，它的輸入電壓為5 V，輸出電壓為1.8 V，最大輸出電流為0.8 A。由于3.3 V和1.8 V屬于NCPlll7系列的2個固定輸出電壓，所以設計比較簡單，只需要在電路中與芯片并聯2個典型值為10 tlf、的濾波電容即可。 2、系統存儲電路模塊 主控器還需一些外圍存儲單元如Nor Flash和SDRAM。Nor Flash 中包含Linux 的Bootloader、系統內核、文件系統、應用程序以及環境變量和系統配置文件等等，同時還預留了一部分空間作為用戶使用;SDRAM讀寫速度快，系統運行時把它作為內存單元使用。為充分保證系統的可擴充性，系統設計采用了8M的Nor Flash和64M的SDRAM。 在網絡視頻監控系統的設計中，F(xiàn)lash用于存放操作系統、文件系統和驅動程序等;SDRAM主要用作運行嵌入式操作系統、應用服務程序和臨時存放視音頻信息。Flash存儲器選用的是Spansion的S29AL016D70TF。它是一個16 Mbit的Flash存儲器，容量為2，097，152個字節;采用48腳TSOP封裝和3.0V電源供電。S29AL016D70TF與Hi3510的接口連接框圖如圖3所示。其中。CE#管腳為芯片使能輸入，由于此Flash用于存儲引導程序，故此引腳連接EBICSlN#;OE#管腳為輸出使能輸入，連接EBIOEN;RY/BY為準備或忙輸出管腳，懸空。

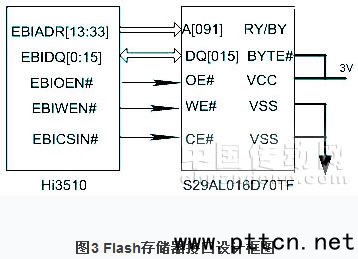

 圖3 Flash存儲器接口設計框圖 SDRDM存儲器選用的是Hynix的HY57V281620ET，它的容量位是16MB(4Banks×2M×16bits)，單片數據寬度是16位，為了增大數據吞吐能力，選取兩片SDRAM構成32位地址寬度，存儲容量為32MB。HY57V281620ET的工作電壓為3.3V，常見封裝為54腳TSOP，兼容LVTTL接口。支持自動刷新(Auto-Refresh)和自刷新(Self-Refresh)。HY57V281620ET與Hi3510的接口連接框圖如圖4所示。

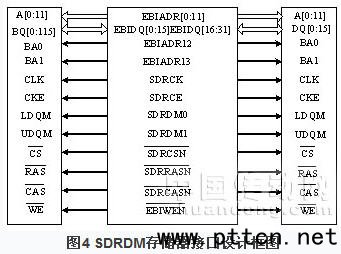

 圖4 SDRDM存儲器接口設計框圖 3、視頻采集模塊設計 視頻采集芯片選用Philips公司生產的SAA7113H，它是一款功能強大且操作簡單的9位視頻輸入處理芯片，采用CMOS工藝，通過I2C總線與處理器或DSP連接可方便地構成應用系統。它內部包含四路模擬處理通道，可以選擇視頻信號源并可抗混疊濾波，同時還可以進行模數轉換、自動箝位、自動增益控制(AGC)、時鐘產生(CGC)、多制式解碼，另外還可以對亮度、對比度和飽和度進行控制。設置SAA7113H芯片的工作時鐘為24.576MHz，數據輸出格式為4：2：2，幀頻為25fps。視頻采集芯片SAA7113H在上電后，并不是立即采集模擬視頻信號進行A/D轉換，它必須由Hi3510通過I2C總線對其內部寄存器進行初始化設置后，才能正常工作。視頻采集芯片SAA7113H與Hi3510的接口連接框圖如圖5所示。
|
