節點光端機在高速公路全程監控中的應用

時間：2010-07-08　來源：中國集群通信網　作者：張?zhí)焯臁?small>點擊：次

主頁（http://www.130131.com）：節點光端機在高速公路全程監控中的應用

【中國集群通信網】節點式光端機

　　節點式光端機又稱總線型光端機，其更準確的定義是采用單/雙纖鏈路式組網形式的圖像傳輸系統，也被稱為鏈路式光端機。采用的技術是時分復用技術(TDM)和分插復用技術(ADM)，由于采用ADM技術在傳輸容量上受到較大的限制，一般將TDM與ADM結合使用。在沒有富余光纖資源的情況下，更多的是采用TDM技術，這樣可以使不同業務平臺的光通信系統完全在物理上隔絕的一芯光纖上傳輸。

　　以O(shè)TS-SNET節點數字視頻光端機為例，該節點式光端機采用非壓縮數字視頻傳輸方式，是TDM(時分復用)技術和ADM(電分插復用)技術相結合的產物。10節點級聯型光端機采用1.25G光傳輸平臺，在一芯光纖上可同時傳送10路視頻信號，支持節點數最多10個。節點式光端機采用模塊化設計方式，支持功能擴展。每個遠端機可以提供1到8路視頻輸入，多路RS-485/422/232數據，以及多路音頻、開關信號。同時，每個遠端機和近端機都可以通過增加音頻/數據擴展盤的方式傳輸更多路數音頻、數據、開關量等信號。該節點光端機遠端節點機可以選配光鏈路保護機盤，能自動隔離故障節點，確保其它節點機正常工作。該節點光端機具有以下特點

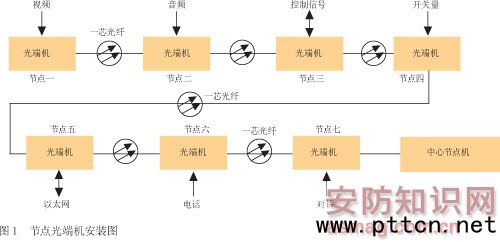

　　1、單波長可傳輸16路視頻和多路數據、音頻、開關量、以太網、電話、對講等信號。整條鏈路可以設計16個節點，每個節點可以最多輸入8路視頻和多路其他信號。(如圖1所示)

　　2、獨立式節點設計，可靠性高，具有節點斷電光鏈路保護功能，鏈路中某一節點出現問題，不會對整條鏈路產生影響，也不會影響其他節點的工作，如節點三出現故障，節點一、節點二、節點四都能正常工作，在監控中心通過中心接收光端機的指示燈可以判斷節點三出現了什么故障。(如圖2所示)

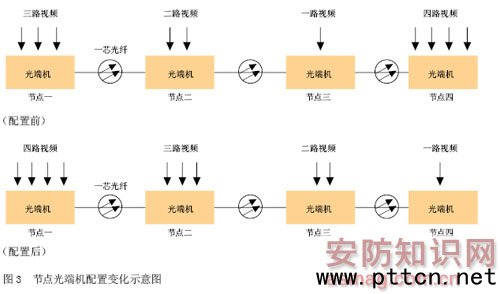

　　3、節點具有智能上載功能，若鏈路配置發生變化后，各節點可以互換。如圖3所示，節點一上傳三路視頻，節點二上傳兩路視頻，節點三上傳一路視頻，節點四上傳四路視頻;變化后，節點一上傳四路，節點二上傳三路，節點三上傳兩路，節點四上傳一路，整條鏈路上的各個節點都可以互換。不需因?yàn)榕渲冒l(fā)生了變化，而對整條鏈路進行重新設計，給以后的維護和擴展帶來了許多的方便。

　　應用案例

　　工程描敘

　　滬蘇浙高速公路全長49.88公里，設計時速120公里/小時，雙向六車道，路線起于蘇滬交界處，向西南與蘇嘉杭高速公路相交，跨越京杭運河、太浦河，止于蘇浙兩省交界處。它是上海至武威國家重點干線公路的重要組成部分，是一條重要的省際高速公路，其建成通車對于完善國家和江蘇省高速公路體系、加快構筑滬蘇浙地區交通主骨架以及提升長三角地區交通整體運輸能力具有重要意義。

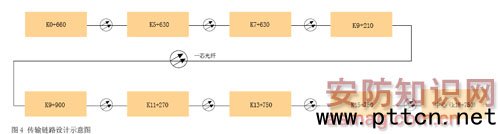

　　滬蘇浙高速機電工程中的監控系統(CCTV)和傳統的高速公路CCTV監控一樣，分收費站監控和外場監控，收費站監控采用現在比較流行的視頻編解碼器傳輸，外場監控設計為全程監控，每兩公里一個遙控?cái)z像機，連同外場的立交、互通、服務區，整路段外場合計29個攝像頭。外場29個攝像頭采用節點光端機傳輸，監控中心在第K18+750處，因此從AKO到K15+750設計為第一條鏈路，此鏈路設計8個節點，傳輸8路視頻，和8路反向數據、8路開關量，在中心用八路接收機接收，在K0+660設計為節點一，遠端節點機傳輸1路視頻1路反向數據和1路開關量，通過一芯光纖傳送到K5+630處，在K5+630處同樣用傳輸1路視頻1路反向數據和1路開關量，K7+630、K9+210等各節點處同K0+660、K5+630一樣，通過一芯光纖把信號傳輸?shù)较乱粋€節點，在中心接收機接收8路視頻、8路反向數據和8路開關量，這樣通過一芯實現了CAM1—CAM8的8個遙控?cái)z象機的視頻傳輸和控制信號的傳輸。

　　從K18+750開始到K50處共21個遙控?cái)z像頭，分別編號為CAM9、CAM10、CAM11一直編號到CAM29，我們設計為3條鏈路，通過三條鏈路完成21個圖像的傳輸，每條鏈路就設置7個節點，各節點全部傳輸1路視頻1路反向數據和1路開關量，在中心統一接收7路視頻、7路反向數據和7路開關量。因此整個外場的29個圖像通過4條連路就完成了所有傳輸任務，也就是說用四芯光纜就完成整個外場29個攝像頭的視頻傳輸任務。
