主頁（http://www.130131.com）：網絡視頻監控系統在煙草行業的應用 【中國集群通信網】系統功能要求 煙草行業的網絡視頻監控系統通過網絡攝像機采集圖象并壓縮進入廠計算機網絡，圖像質量要求不低于四級。由于其行業的特點，一般要滿足兩方面的要求。 首先，視頻監控系統要保障廠區和公共活動區域內工作人員的人身安全，保障生產設備及其它重要設施的財產安全，預防人為破壞活動，并在意外事件發生后，第一時間取得事件發生的過程錄像，為及時處理和追究責任提供有力證據。這是視頻監控的基本功能要求。 公共區域攝像機主要分布在門廳、出入口、主要公共活動場所、通道、電梯轎廂等重要防護目標和重要建筑的周界等處。出入口大廳處設彩色網絡快球攝像機，電梯轎箱內采用電梯專用網絡攝像機，各出入口、通道等處設置普通固定彩色或黑白網絡攝像機，廠區內公共區域、重要建筑的周界、停車場等空曠場所設置室外彩色轉黑白夜視網絡攝像機。 另一個重要方面，視頻監控系統可以在工廠日常生產過程中，起到輔助生產的作用，實現生產線的無人值守。其中生產區域中控設置在聯合工房生產調度指揮中心和動力中心能源管理中心內，另在相應中控室內設分控;公共區域中控設置在科研辦公樓安保消防監控中心內，另在各重要保衛值班室設置分控或網絡電腦分控。

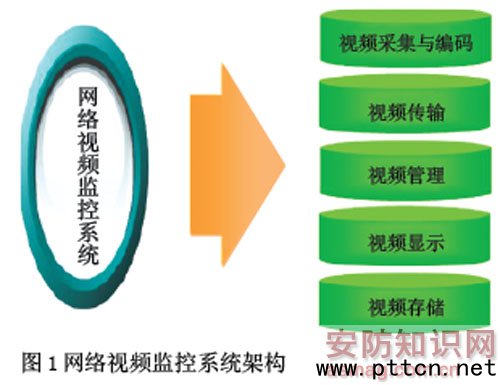

生產及公用設施區域攝像機主要用于監控聯合工房車間內重要設備、生產線運行、物流線路及環境狀況，以及動力中心車間內空調、鍋爐等重要設備的運行及環境狀況，防止災害和事故的發生。采用彩色網絡快球攝像機和彩色固定網絡槍式攝像機，彩色網絡快球攝像機的預制位設置應優先，根據工藝自控系統所提供的不同故障區域或設備的故障信號。其次是各工藝段或設備的操作運行信號，通過系統集成與生產監控實現聯動，平常攝像機對正在操作或運行設備進行監控，一旦某個故障點報警，攝像機立刻自動轉動到報警點，監控中心的NVR主機開始錄像等。 值班人員通過視頻監控客戶端，對生產流程進行實時過程監看，隨時發現異常情況，并啟動PTZ攝像機的預置位切換，以及相應的鏡頭拉伸、錄像選項等，鎖定目標區域。同時，攝像機采集的監控畫面通過網絡傳輸至監控中心，系統管理員即可根據視頻圖像迅速判斷故障原因，并通過廣播或電話通知相關人員及時到達現場，進行故障排查，從而減少事件響應時間，提高應變效率，大大降低突發事件造成的損失。 網絡化視頻監控系統主要由網絡攝像機、IP網絡平臺、智能監控管理軟件以及服務器、存儲和顯示等其他增值設備四大部分組成。 方案設計指導思想和原則 先進性 利用現有的綜合布線網絡傳輸圖像，進行實時監控系統所需的前端設備少，連線簡潔，后端僅需一套軟件系統即可。 可靠性及安全性 主要設備網絡攝像機采用了嵌入式實時操作系統，所需設備簡單，而圖像的傳輸是通過綜合布線網絡實現的，系統可靠性相當高;系統設置了不同等級的使用者權限，僅有最高級權限的用戶才可對整個系統進行設置或更改，沒有權限的用戶是接收不到圖像的。另外，圖像數據的存儲是專有的格式。

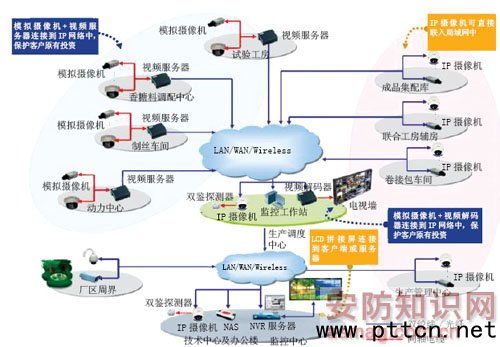

圖2煙草行業網絡視頻監控架構 性能價比 所需設備極其簡單，系統的控制由后端的軟件系統實現，省去了傳統模擬監控系統中的大量設備，如昂貴的矩陣、畫面分割器、切換器、視頻轉網絡的主機等。由于圖像的傳輸通過綜合布線網絡，省去了大量的視頻同軸電纜，降低了費用。 靈活性和兼容性 隨著科學技術的發展，不可能保證一個系統永遠處于領先地位。為此在設計方案時，必須考慮到系統升級擴容的靈活性和兼容性，這就需要采用模塊化、開放式、集散型、分布式的控制系統。使得不改變?cè)性O(shè)備，在不損失前期投資的情況下，就能方便的升級和擴容，確保系統不過時。 使用及維護性 系統的安裝極其簡單，軟件系統的安裝及使用也非常易懂。在維護性方面，系統的接線十分簡潔，而主要設備的可靠性很高，維護性能好，而且可實現遠程維護。 網絡視頻監控系統解決方案 煙廠建設本著煙草行業發展方向和產業結構調整政策，大力推進技術進步和產業升級，以科技創新提高生產力水平，充分利用企業現有資源，帶動生產要素的合理流動，使企業資源得到優化配置和充分利用，盡量節省建設投資。 網絡視頻監控系統將計算機技術、多媒體技術、網絡技術與監控技術有機地結合起來。它能將監控系統和計算機網絡系統連接起來，使兩個相互獨立的系統開始走向融合，在理念和方式上取得了重大突破。利用計算機網絡技術，將封裝成IP包的監控信息傳送到網絡上，與現有的信息管理系統融為一體，使網絡中的每一臺多媒體計算機上均可實現對監控信息的管理和調用，提高管理水平和管理效率。網絡視頻監控系統的出現已經超出了傳統監控的范疇，在其基礎上增加了管理的概念。它事實上已經成為現代化管理的一個有力工具。 網絡視頻監控系統架構 網絡視頻監控系統憑借先進的技術導向，正在替代傳統的模擬CCTV系統和數字DVR系統，隨著百萬像素、智能分析產品的面市，網絡視頻監控必將為廣大用戶帶來一場眼球革命。因此，針對煙草行業的應用需求，搭建一個網絡視頻監控系統會是非常理想的選擇(如圖1所示)。 功能簡介 視頻采集與壓縮 在各監控點處，根據環境需要，配置不同外觀、型號、規格的網絡攝像機或者視頻服務器，并將前端采集到的視頻信號輸出直接編碼后接入網絡，這樣一個設備就完成了對視頻信號的編碼和壓縮，并進入局域網進行傳輸。各監控點只需在設備安裝時對設備IP 等信息進行初始設置，此后無需對設備進行設置和管理。 網絡視頻傳輸 目前在國內，千兆以太網技術已經廣泛應用于網絡骨干連接層，而在煙草行業的網絡規劃中，隨著用戶的增多和應用的日趨復雜，架構高性能的千兆光纖主干，百兆桌面的以太網模式已經成為主流。這樣的網絡帶寬已經足夠?qū)�，可以保證視頻圖像在局域網內穩定流暢的傳輸。
|
