主頁（http://www.130131.com）：從高像素IP攝像機談監控系統智能化與集成化的發展 【中國集群通信網】傳統視頻監控的觀念誤區 誤區一：實時監看，疲勞且無效 我們都熟知哈佛(Harvard)的試驗，人在看電視時，50%的人會專注于兩個籃球隊之間球的轉移，而不會注意到大猩猩(球隊的吉祥物)走到視野區域并從視野區中走出的情況。相似地，在一個軍事研究中，試驗表明在12分鐘連續觀察2個或更多的順序排放的監視器后，觀察者將錯過對45%的場景的觀察，在大約22分鐘后，會錯過95%的場景。 現有的監控系統大多建有電視墻(領導的政績觀也是重要因素)，要保安人員盯住監視器以發現警情。實際呢，電視墻成了“花瓶”，僅給上級參觀用。據說，平安城市工程中，派出所往往讓系統集成商雇人來看監視畫面，警察自己寧愿上街巡查也不愿意坐在電視墻前。 誤區二：實時錄像，無益又浪費 由于實時監看不符合人的心理與生理特征，為了不漏掉沒有發現的警情，只好把所有的視頻全錄下來，以便事后調閱。公安部要求記錄時間不少于30天。于是，硬盤錄像機代替了人的疲勞，硬盤從開始工作到完全磨損至死都是一直不停地轉，有事無事都在錄，其勤懇“一生”所記錄內容的90%卻是垃圾——無用的視頻。我們做過統計：16路CIF錄像30天，MPEG4格式，至少要用1.5TB的硬盤。 誤區三：監而不控，事后諸葛亮 既然實時觀看人疲勞，錄像機又只會悶頭錄，真正發生情況時卻得不到及時的報警，只有等到發生后再來調閱取證，往往錯過了最佳案情處置時機，損失已經無法挽回。如，博物館的珍品第二天早上上班時發現被盜，然后向警察報案，警察來了再調閱昨晚的監控錄像，分析嫌疑人，此時嫌疑人可能已飛到地球的另一端了。2007年12月21日，在南美巴西圣保羅博物館價值1億美元的畢加索畫作被盜與瑞士博物館2008年2月11日價值9000萬美元的塞尚、德加、梵高、莫奈名畫被盜案就是一個明證。 如果案件發生時，監控系統能自動報警且采取行動如打開燈光、封鎖出入口，情況肯定不會那么糟糕。 MOBOTIX給人的清新 MOBOTIX IP攝像機的設計是完全基于克服傳統監控系統以上三個誤區而進行的，可以說是一種全新的監控理念，大家不妨通過圖1來打量一下它耳目一新的方方面面。
高清的圖像，獨立的日/夜、遠/近鏡頭 傳統的CCTV其像素大約在40萬，最大也就是D1的分辨率，所以大家自然對其數碼變焦多少倍數也就不屑一顧了，沒有實際應用意義。該攝像機采用1/2英寸CMOS芯片，可以達到320萬像素(2048X1536)，雙鏡頭的攝像機可以構成全景180度的圖像，達640萬像素，幾乎相當16個模擬攝像機，大大減少了攝像機安裝個數和工程造價。如此高像素的全景圖像自然就省去了云臺、變焦，采用我們稱之為“虛擬PTZ”的方法，就可以查看圖像的任何細節部分，相當于在一個詳細的地圖上我們用放大鏡可以找到所需的一切, 村莊、道路、橋梁。 不僅如此，該雙鏡頭攝像機不但可以配置為全景攝像，也可以配置成一個近焦、一個遠焦鏡頭，實現深景效果。也可以配置成一個彩色(白天用)、一個黑白(晚上用)鏡頭，實現真正的日/夜轉換，效果遠比模擬攝像機一個鏡頭靠雙濾光片切換要強得多，至少?zèng)]有了容易損壞的移動機械部件，包括光圈，大大減少了維護成本。

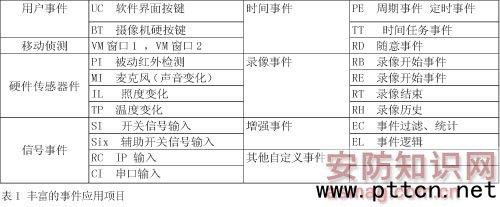

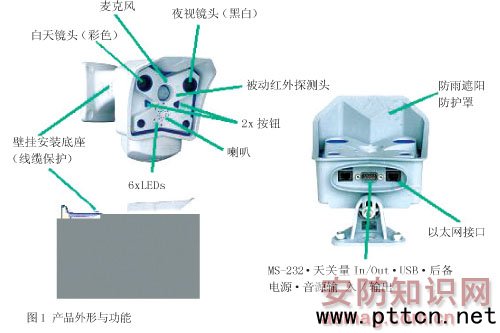

“大安防”概念的防盜報警一體集成 從圖1可以發現，該攝像機具有“大安防”的概念，它集成了用于偵測警情的各種傳感器：被動紅外偵測(人員入侵)、圖像移動偵測、聲音偵測(如爆炸、打雷、鳴笛、吵架)、亮度變化檢測(開燈、閃電)、環境溫度變化檢測(如火災、氣象觀測)、開關量檢測(如門磁、按鈕)等等，大大減少了安防系統工程的復雜性——沒有了傳統安防系統天羅地網的布線。同時，它也集成了多個告警功能：自帶喇叭(現場告警)、LED燈指示、開關量輸出(開燈、鎖門等)、外接大功率喇叭。還有許多軟件報警功能：通知下一個攝像機聯動、發圖像給巡邏人、大畫面彈出、撥打IP電話、發EMAIL等。因此不僅僅是個攝像機，而是一個完整的安防報警系統，包括了公共廣播。 一切以發生“事件(警情)”為行動的指南 強調“事件”(EVENT)，貫穿系統的整個運行，是智能化的基礎信息，這里的事件就是我們通常所說的“警情”，該攝像機給用戶20多種豐富事件應用，見表1。我們可以自由定義事件的許多屬性，如大家熟悉的移動偵測，在傳統模擬攝像機里，只能簡單地判斷設定的區域圖像前后幀是否發生了改變，沒有定量的判斷。但是在該攝像機中，可以對設定的圖像區域(窗口)進行四維分析判斷：圖像變化的面積和前后幀像素亮度變化的范圍，同時還有一個參考區域，可以大大防止錯誤報警(如陽光因天氣變化不報警，而燈光變化可以報警)，這就是一個非常智能的移動偵測，傳統系統是無與倫比的。 事件邏輯判斷是其高度智能化的代表 事件的邏輯判斷是其智能化的代表性特征。大家知道，世界著名的圖像分析軟件公司Object Video是給用戶提供第三方智能分析軟件的最大公司，其軟件是針對用戶個性需求而設計的，運行在圖像存儲的后端，價格自然昂貴，只有軍方和特殊部門如美國情報部門CIA和調查部門FBI才能用得起，基本上是針對非民用的。不過，在該攝像機里設計的智能，大多是給尋常百姓應用的，如判別物體的大小(車輛與行人的區別)、事件計數(出入口人員統計、春天里一共打了多少雷、低于某溫度的天數)、事件的邏輯判斷。我們不妨來看看事件邏輯的應用，這里的事件邏輯是指以上羅列的2個事件間存在的時間順序、方向等關聯關系。舉例說明，在某道路上，汽車從東向西開是合法的，否則是非法的，這可以用來監視單行道路或車輛違法變線(如圖2所示)。再舉個例子，貨場出入口，要求要拍攝貨車前后車牌、車底狀況、司機面貌，四臺攝像機需要聯動工作，就需要相互的在邏輯上的時間判斷，保證貨場的貨物進出是有準確的取證的。
|
