主頁（http://www.130131.com）：淺析某市港口網絡視頻監控應用（下）

【中國集群通信網】引言：港口作為國家重要的交通要道，已經越來越受到眾多安防從業人士的廣泛關注。港口的網絡視頻監控系統的搭建使用成為重要的安全防范組成部分，隨著監控系統的逐漸優化升級，模擬系統已經難以滿足港口各種安防需求，因此數字化、網絡化的港口監控逐漸成為主流。

　　系統特性

　　框架結構

　　該軟件系統是一套采用現代計算機網絡技術及多媒體信息壓縮、解壓技術實現的數字圖形監控系統。該系統監控的視頻、音頻、告警、控制信號可傳至網絡內的每一個節點，用戶可以利用計算機網絡在不同地點同時監視、控制遠程某一或某些場所，同時具有動態感知、視頻存儲、告警管理等功能，如圖4 。

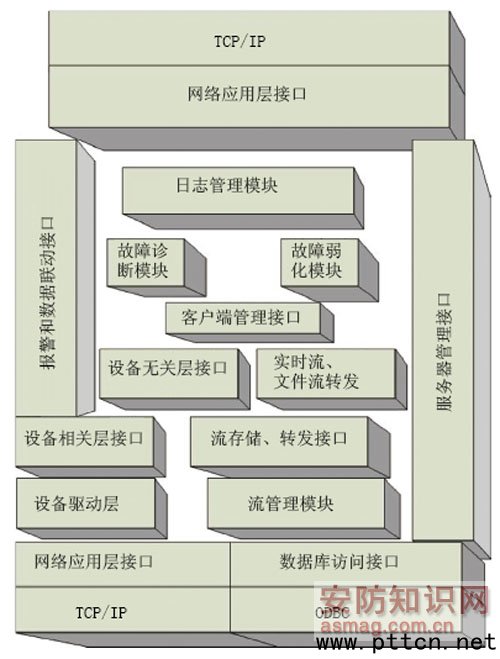

圖4   系統框架結構圖

【相關閱讀：淺析某市港口網絡視頻監控應用（上篇）】

　　功能與性能

　　在充分的系統功能需求的基礎上，公司自主研發的核心軟件管理平臺，基于增強型C/S(客戶端/服務器)架構。系統采取多級服務器結構，作為核心軟件的運行環境。軟件主要功能如下：

　　· 監視功能：根據監控點的實際情況，提供全天候及全方位的畫面監視功能;

　　· 圖像遠程調節：系統通過矩陣的控制功能來操作前端活動云臺的運動方向，攝像機的焦距及景深來達到最佳的監控效果;

　　· 音視頻存儲功能：可以通過錄像計劃對音視頻信息進行記錄，可采用硬盤、磁盤陣列多種存儲介質，有本地和遠程兩種存儲方式;

　　· 日志信息查詢：通過查詢此日志了解與分析系統運行情況;

　　· 圖像傳輸功能：利用DVR壓縮編碼后，將模擬音、視信號轉換成數字信號通過以太網絡把數據傳送到遠程用戶，實現網絡內計算機的遠程觀看;

　　· 圖像聯網功能：各級目錄管理中心內安裝各分級CSVision遠程網絡視頻監控系統，在實時觀看的同時還可調用遠程目錄管理中心的錄像資料。相關部門領導也可通過中心的內部網絡隨時隨地監看或調用各級目錄管理中心的圖像，使本系統更好地為化工系統服務;

　　· 配置管理：系統配置包括：設備參數、攝像機管理、錄像計劃、報警計劃、用戶權限等，方便系統進行維護與管理;

　　· 權限管理：為了保證系統保密性、安全性，系統權限細化到每個功能;

　　· 多級電子地圖：用最直觀的方式來管理鏡頭和調閱圖像;通過平面圖快速地了解地理位置，通過點擊相關的攝像頭，直觀的掌握事發點的事件情況。多叉樹型的地圖結構，可以實現多級的地圖層次管理;

　　· 時間條同步回放及快照檢索：利用圖像快照迅速鎖定事發點;

　　· 虛擬鏡頭：以多種視頻拼接技術提高圖像分辨率或?qū)⑷�景監控和局部監控完美結合;

　　· 心跳管理：實時掌握系統內設備和應用的健康狀態;

　　· 支持巡視組管理：輕松建立含電子地圖、布局、鏡頭等多元素的瀏覽模式;

　　· 報警功能體現：結合電子地圖與圖像雙重報警。

【相關閱讀：淺析某市港口網絡視頻監控應用（上篇）】

　　安全體系

　　1、物理安全

　　物理安全性主要分軟件自身安全性和網絡安全性。

　　· 軟件自身安全性，服務端提供完善的事件日志和系統診斷功能;整套軟件包括日志管理、設備巡檢、客戶端巡檢、服務器巡檢、服務器工作上下文診斷、故障弱化功能;有效的避免了故障的發生，并能第一時間自愈;

　　· 網絡安全性，采取租用網通(電信)專線，保證了系統數據的基本物理安全性。

　　2、用戶權限安全

　　監控系統的整體架構通過多目錄服務器來統一管理的用戶和監控設備的權限管理。

　　3、監控設備管理安全

　　統一的監控設備管理機制，所有前端監控的信息和權限由設備管理服務器管理，設備管理服務器的權限由目錄服務器管理，形成一個統一管理機制。

　　4、網絡阻塞

　　方案采用分布式的多服務器群的設計理念，利用流媒體技術，完成視頻信號的存儲和轉發，避免客戶端直接訪問前端攝像機，降低網絡流量，避免了大流量數據造成網絡阻塞的問題，同時由于這種結構，使得系統在部分子系統出故障時整個系統不會癱瘓，仍然能正常運行。
