主頁（http://www.130131.com）：淺析某市港口網絡視頻監控應用（上）

【中國集群通信網】引言：港口作為國家重要的交通要道，已經越來越受到眾多安防從業人士的廣泛關注。港口的網絡視頻監控系統的搭建使用成為重要的安全防范組成部分，隨著監控系統的逐漸優化升級，模擬系統已經難以滿足港口各種安防需求，因此數字化、網絡化的港口監控逐漸成為主流。

　　二十一世紀是信息時代，隨著社會信息化進程的快速發展，信息技術的應用已逐漸滲透到人類生存、活動的各個領域。隨著國家經濟建設的發展，港口業務發展迅速，內陸港和進出口港都對港口業務建設的數字化提出了很高的要求，數字化港口是港口建設的發展方向。運用數字監控系統將大大地提高海關邊檢部門的工作效率，有效的減少海關邊檢監護人員。

　　建設目標與任務

　　XX市港口管理局圖像信息管理系統的建設目標是充分利用視頻壓縮技術、軟件組態技術、多媒體網絡等高新技術手段，建設覆蓋XX市港口行政管理系統內碼頭前沿的船港界面、集裝箱作業過程、危險貨物作業過程、重大危險源、引航、進出港車輛、人員、船舶、貨物情況的覆蓋面廣、技術兼容、高效實用的圖像信息管理系統，實現圖像信息的科學管理。

　　需求分析

　　1、功能需求

　　面對“數字港口”時代的到來，適應數字化管理的需求;XX市港口管理局監控系統的功能需求有：

　　· 信息采集功能;

　　· 信息傳輸功能;

　　· 信息處理功能;

　　· 信息存儲和備份功能;

　　· 錄像查詢及播放功能;

　　· 系統控制功能;

　　· 系統報警功能。

　　2、性能需求

　　XX市港口管理局網絡視頻監控系統的初步設計方案，滿足現有資源和網絡需求的性能;前端各個企業監控子系統、市港口管理局監控中心的建設均滿足公安部《關于開展城市報警與監控技術系統建設工作的意見》的性能要求，力求系統穩定運行、數據存儲可靠，視頻數據定期歸檔。

【相關閱讀：淺析某市港口網絡視頻監控應用（下篇）】

　　系統總體設計

　　設計思路

　　通過租用電信(網通)網絡的方式，建成覆蓋管理局下屬20幾個碼頭企業的網絡視頻監控系統，在管理局建設1個視頻監控中心，負責對包括所有前端監控視頻源的整個監控系統的管理，同時預留與上級省級港口管理部門聯網的接口，方便整個港務系統的聯網。對于企業原有的本地監控系統，部分以DVR為核心的監控系統無需添加額外設備即可直接接入系統中，設計方案充分考慮了后期的擴容、管理變更等可能的建設要求，本次設計思路如下。

　　· 根據要求，本次設計采用二級結構，實現“大容量、多畫面處理、實時錄像和回放、聯網遠程監控”的目標;

　　· 本次設計系統便于以后系統用戶的安裝、操作和今后的維護便利;

　　·系統設計考慮了各種兼容要求和擴容要求：包括監控點后期擴容、系統規模擴容、臨時授權用戶遠程監控等各種可能擴容方式下對現有網絡的兼容和便利性，設計的系統能夠滿足兼容和平滑擴展的要求;

　　· 系統設計對網絡傳輸路由具有良好的適應性，可以在局域網、廣域網、城域網等各種方式下運行。根據網絡資源的情況，在不同的網絡帶寬下可以靈活設置編碼格式，獲得不同的圖像質量;

　　· 本次設計的系統是標準和開發的，系統軟件全部采用通用的主流標準;如系統采用標準的TCP/IP協議、接口標準通用等;適合化工系統各個標準子系統的集成;

　　· 系統考慮了操作冗余、數據安全和遠程鑒權等技術手段，保障系統安全運行和不受外部入侵，完善的身份認證能力，保證系統穩定運行;

　　· 在技術性?xún)r(jià)比上，方案采取實用的原則。

　　數字網絡綜合監控系統的關鍵設備是DVR和平臺化監控系統軟件。

　　攝像機送來的視頻信號在DVR數字化后由高效壓縮芯片壓縮，通過內部總線送到網絡接口發送到網絡上，網絡上用戶可以直接在PC機上通過監控客戶端軟件觀看DVR傳送過來的攝像機所拍攝的圖像，還可以控制攝像機鏡頭和云臺的動作或?qū)ο到y(tǒng)進行配置操作。

　　網絡視頻監控系統妥善處理了數字與模擬系統的結合。

【相關閱讀：淺析某市港口網絡視頻監控應用（下篇）】

　　總體框架

　　根據XX市港口管理局網絡視頻監控系統要求，結合實際情況，設計如下方案：

　　視頻的傳輸、切換主要是由DVR硬件設備及綜合管理軟件來完成。

　　網絡視頻監控系統管理現主要分為分權限管理，在管理局建設一個視頻監控中心，負責對所有監控視頻源的集中管理，在港口企業內將企業所轄區域的前端視頻源進行上傳�？紤]到未來整個行業的聯網，本系統還提供能與上級港務部門連接的網絡接口，系統結構如圖1。

圖1   系統結構圖

【相關閱讀：淺析某市港口網絡視頻監控應用（下篇）】

　　分布設計

　　1、碼頭企業監控

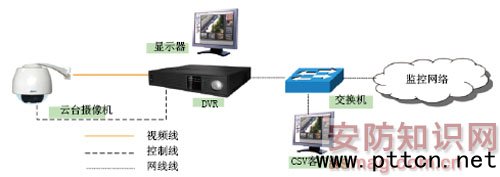

　　前端攝像機的視頻、音頻信號直接輸入到DVR，實現在港口企業內部視頻的實時瀏覽及本地存儲，DVR完成模擬信號數字化后通過網絡將視頻信號傳到管理局視頻監控中心,同時在企業安裝客戶端的機器也可以通過訪問位于管理局視頻監控中心的管理服務器實現對權限許可范圍內圖像的瀏覽及操作，如圖2所示。

圖2   碼頭企業監控示意圖

　　2、管理局視頻監控中心

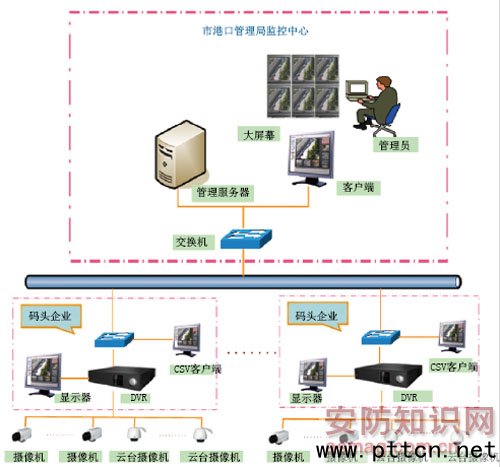

　　在管理局視頻監控中心放置管理服務器、監控客戶端、大屏幕液晶電視等。所有前端監控點的圖像資源通過監控網絡傳入位于市管理局的視頻監控中心的管理服務器上，管理服務器負責對所有圖像的存儲及轉發，客戶端通過登陸管理服務器負責管理所有的監控資源，并且通過權限設置以滿足不同部門、不同用戶的網絡監控的功能需求。結構如圖3。
