主頁（http://www.130131.com）：基于WiMAx的武警部隊無線視頻監控系統(2)

　　網絡傳輸子系統由WiMAx　CPE、無線基站和IP承載網組成。WiMAX　CPE作為WiMAX網絡的無線客戶終端，布設于監控點，使用小波束角定向天線，完成與基站的數據相互交換。無線基站主要接入多個WiMAX　CPE設備，同時完成與IP承載網的數據交換。單WiMAX扇區站下可支持多CPE，每個CPE負責接入一個或多個視頻監控前端，CPE的射頻模塊將信號變頻到適宜的頻率經天線發送到WiMAx基站，實現對多個監控點視頻信號的匯聚。

　　2.3 視頻信息管理子系統

　　視頻信息管理子系統設在監控中心，主要由視頻存儲服務器和監控管理服務器組成，完成視頻信息的存儲、管理、查詢、系統配置和實時監控等任務。監控管理服務器為整個視頻監控系統提供業務邏輯控制，完成監控中心的視頻圖像切換或分發，對WiMAX CPE進行參數配置、實時查看指定點監控信息，是視頻監控的核心業務實現平臺。數據庫服務器完成視頻監控信息的存儲、管理與備份，并為局域網的其他服務器和授權用戶提供歷史數據瀏覽、檢索等服務。

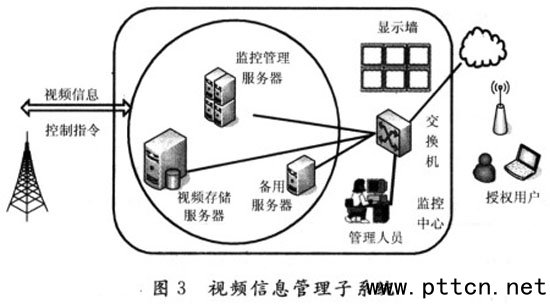

　　當視頻信息傳送到監控中心后，監控管理服務器首先對視頻信息進行分析，判斷是否是授權用戶所需要實時瀏覽的監控信息，如果是則將其轉發至指定用戶，例如電視墻或者網內其他用戶，同時將視頻信息傳送至視頻存儲服務器進行歸檔管理。同時，監控管理服務器接收管理人員的管理指令，并將指令發送至指定的CPE設備，進行監控點參數配置等工作，如圖3所示。

　　系統建設的注意事項

　　系統在建設和使用過程中還需要注意以下四點，確保系統的順利應用。

　　基站選址應根據業務分布實際情況，選擇業務密集區中心的制高點(某鐵塔上或山頂)作為中心基站的站址，盡量提高無線鏈路的可靠性，避免因地形及遮擋物等不良因素，保證視頻信息傳輸質量。

　　無線系統抗干擾能力 地面無線接入系統往往受到來自于其他扇區的鄰頻或同頻干擾。要想有效克服干擾的影響，首先在施工中盡可能選用具有抗干擾技術設計的設備，其次必須合理網絡規劃，選擇基站位置和用戶端天線位置、方向等，以確保系統內各用戶終端間的相互干擾降低到最低限度。在工程中選用具有BIT/SK，QPSK，16QAM，64QAM等多種調制方式自適應切換技術的系統，可充分保證系統大容量數據傳輸支持能力和無線鏈路的可靠性。

　　頻率規劃和負載均衡系統規劃之初要在已有頻率的基礎上，充分考慮天線配置的靈活性和熱點分布特點，在滿足覆蓋和容量的前提下高效的使用頻率。系統開通后，仍需對各基站各扇區的流量進行長期跟蹤觀測，實時調整修正與實際容量不相適應的扇區。如一扇區按照10 Mb/s的容量進行設計，經觀測發現，該扇區的需求量明顯小于10 Mb/s，則從該扇區將多余的載波到移到其他流量需求大的扇區使用，以提高整系統的頻率利用率，保持負載均衡。

　　視頻圖像壓縮技術視頻圖像信息量龐大，而無線信道帶寬相對有限，正確選擇壓縮標準能夠保證視頻信息流暢地傳輸。建議選用H.264技術，比H.263節約50%左右的傳出碼流，可以大大減小傳輸?shù)臄?shù)據，很好地解決圖像信息和帶寬之間的突出矛盾。

　　結 語

　　本文提出了基于WiMAX無線寬帶接入技術的視頻監控系統，具有監控范圍廣、安裝方便、靈活性強等優點，適合于武警部隊進行大規模臨時場所，需要快速構建監控系統或邊緣地區不易進行有線接入的地方應用，對提高武警部隊戰斗力有著實際的意義。隨著WiMAX技術的日趨成熟，它的應用將在實時監控系統中發揮重要的作用。
