機動車號牌抓拍識別聯網比對報警系統現在已成為平安城市的重要組成部分，其可自動對經過預置區域機動車的號牌抓拍、識別并自動與嫌疑車輛“黑名單”數據庫聯網比對、報警和視頻跟蹤等，本文以天津市靜�？h機動車號牌抓拍識別聯網比對報警系統為例，供讀者學習與交流。

        機動車號牌抓拍識別聯網比對報警系統是天津市技術防范網絡體系（以下簡稱“技防網”）建設的重要組成部分，是為滿足配合天津市反恐、處置突發事件、緊急布控等需求以及偵破盜搶機動車、利用機動車犯罪及肇事逃逸等案件而專門建設的技防系統。該系統具有自動對經過預置區域機動車的號牌抓拍、識別并自動與嫌疑車輛“黑名單”數據庫聯網比對、報警和視頻跟蹤等功能，可對道路上行駛的車輛信息進行準確、穩定、全天候的檢測和記錄，實現“一點布控，全網響應”的技術功能。本文旨在介紹天津市靜海縣機動車號牌抓拍識別聯網比對報警系統建設及應用情況，供學習交流。

主要建設任務
        按照天津市社會治安防控體系“技防網”建設總體規劃，在104國道與靜王路交口建設完成智能交通（機動車闖信號燈違章攝錄）系統與機動車號牌抓拍識別聯網比對報警系統，在靜文路靜海體校旁建設完成機動車測速系統與機動車號牌抓拍識別聯網比對報警系統。確保公安機關與交管部門對經過這兩處交口的車輛監控管理，有效預防和打擊各類違章、違法等犯罪活動，實現對緊急突發事件的及時處置。

        公安靜海分局110指揮中心與分局交警支隊各設立1臺車牌終端主機，便于管理和查詢。車輛信息、車輛牌照?qǐng)D像以及全景攝像機錄像文件存儲時間大于30天。卡口終端設備機房環境，安裝了保障具備8小時的在線式不間斷電源，技術等級符合國家相關規定。網絡路由建設使用穩定的100兆網絡帶寬，技術登記符合國家相關規定。

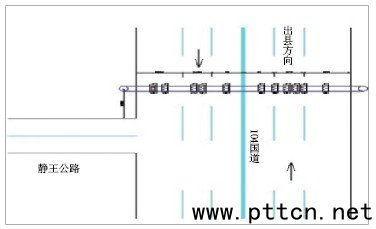

圖1 104國道與靜王公路交口

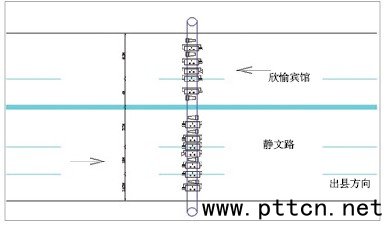

圖2  靜文路靜海體校旁靜文公路

實現主要功能
        104國道與靜王公路交口104國道為雙向6車道，卡口系統建設完成實現進出縣城車輛全天候自動監控、抓拍、識別，與天津市公安局嫌疑車輛布控名單自動進行聯網比對，及時在各級接警終端發出聲光報警；并對進城方向車輛進行信號燈違章管理，對違章車輛牌照進行監控、抓拍傳至靜海交警支隊車牌終端機器，便于查尋管理（如圖1）。靜文路靜海體校旁靜文公路為雙向5車道，卡口系統建設完成實現進出縣城車輛全天候自動監控、抓拍、識別，與天津市公安局嫌疑車輛布控名單自動進行聯網比對，及時在各級接警終端發出聲光報警；并對進出縣城車輛進行測速管理，對超速行駛的違章車輛牌照進行監控、抓拍傳至靜海交警支隊車牌終端機器，便于查尋管理（如圖2所示）。

系統基本結構
        一級節點（技防網管控中心）：技防網管控中心設備是控制及存儲全市卡口設備及數據的主中心，特點是系統龐大且功能強大，本次建設完成的是天津市靜海縣建設項目，不包括天津市級中心的設計及建設，因此不再詳細介紹。此次項目中預留與天津市級中心的連接接口，以便完成后接入天津市級中心。

        二級節點（靜海分局中心）：二級節點的建設是本次項目的關鍵點，其是本次項目及以后擴展的卡口項目的數據接收、存儲、發布及管理中心，也是靜海機動車牌照識別系統項目數據匯總中心。主要有數據存儲轉發功能、黑名單布控、比對及報警、視頻監測等功能。

        三級節點（派出所終端設備或設為交管平臺）：三級設備是本系統主要接警客戶端，由相關權限用戶組成，負責接收、顯示管轄范圍內的實時車輛信息；查詢及管理管轄范圍內的歷史監測數據信息及視頻信息；當作為交管平臺時，可將超速、闖紅燈等違章信息通過專有網絡上報與市交管局進行備查。

        四級節點（前端路口監測點設備）：卡口系統的建設，關鍵是四級節點即前端監測點設備選型，監測點設備的數據采集能力直接影響整個系統的運行能力。主要功能有：車輛圖片識別及抓拍、車輛通過即時速度、闖紅燈識別功能、視頻采集及傳送和信息實時發送及存儲功能（基本結構如圖3）。

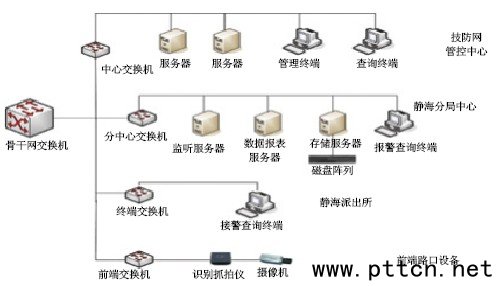

圖3  系統物理結構圖

系統數據結構
系統數據分析
        前端監測信息主要是監測包括：抓拍圖片3個圖片（近景720×576，10K－40K，平均30K；全景720×576，30K－50K，平均40K）、數據（包括速度、圖片名稱、自動識別的車輛車牌號、監測時間）。按每天車道通過1000輛車計算，每天產生的數據總量約為（30K＋40K＋2K）×1000≤72M，以及系統運行的日志數據信息、數據庫備份等。

        終端設備監測數據。監測點實時傳送的號牌識別信息、嫌疑車輛圖片信息、車輛速度、是否闖紅燈等。

        分局中心監測信息庫。各個前端監測點實時上傳的車輛通行記錄文件和配套的圖片文件，長期保存，按所有監測點暫存一個月計算。

        分中心黑名單數據。從其他系統獲取的黑名單信息，也包括本系統錄入的實時布控信息。主要存儲系統中用于比對的，涉及到肇事逃逸、嫌疑車輛、盜搶等黑名單車輛的信息，包括車輛牌照號、車輛類型、號牌顏色、車主等信息。

        分局中心統計分析數據。從監測基本信息經過計算、加工產生的統計分析數據表，例如流量、流速分析數據等；統計分析中間結果數據，目的是存儲預統計數據，提高統計分析效率。
