    ④數字視頻接入模塊：負責實現對采集來的壓縮編碼后的數字視頻信號進行接入，采用8個以上的千兆以太網接口并可選采用光纖數據接口，實現前端設備的接入和用戶設備的接入。

    ⑤模擬視頻接入模塊：對傳輸過來的模擬視頻進行信號接入、數字編碼壓縮等處理。既可以視頻編碼服務器DVS實現遠端模擬攝像機的接入，也可以直接高密度多端口的插卡式視頻編碼壓縮板來實現模擬信號的接入。

    ⑥包交換背板總線：負責將管理平臺模塊、流轉發模塊、錄像存儲模塊、數字視頻接入模塊等多個模塊之間的數據交互通道，背板支持24G到48G左右的線速交換能力，可為每個槽位的單板提供數G帶寬的數據交換能力。

產品特點
    SMF產品在國內主流大型視頻監控系統技術標準的基礎上，結合視頻監控平臺技術的業務發展趨勢，研發出硬件化大容量多業務視頻監控管理平臺，其特點及優勢體現在如下幾個方面：

    ·高可靠——采用高可靠硬件化實現，業務單板和電源均支持負載分擔、主備備份、熱插撥等可靠性設計，所選器件及整體設計符合運營級高可靠的運行需求。超強的通風和散熱設計，適用于滿負載、長時間的穩定運行。整體架構設計先進、可靠性高，能夠滿足視頻監控核心平臺的穩定運行要求；

    ·模塊化——整機采用機架式設計，4U機框便于安裝存放。背板采用運營級高帶寬包交換總線技術，業務插板采用模塊化插槽式設計。所有業務插板的數量可根據平臺的容量靈活配置，最低3塊業務板就可實現視頻監控平臺的管理功能，最高可滿配置8塊業務板，可根據系統的容量靈活改變業務插板的數量和類型，以實現系統容量的動態擴容；

    ·大容量——產品管理容量大，背板可支持24G以上的全線速數據包交換，滿配置時可支持3000路設備的同時在線管理能力。業務插板每塊可支持300路以上的D1高清視頻編碼流或者600路CIF標清視頻編碼流并發轉發處理能力，產品滿配置時可支持最高1500路高清視頻編碼流或者3000路標清視頻編碼流的并發處理能力，當系統容量超過設備最大容量時，還可通過級聯多臺設備實現多級多域的分布式管理，能夠滿足系統容量從小到大彈性擴容的業務發展需求；

    ·多功能——視頻監控管理平臺的架構設計先進，可支持視頻監控、報警聯動、視頻直播、視頻會議、多方語音通訊、即時消息溝通等多種文字、音視頻的基礎業務功能，同時還預留視頻智能分析功能擴展接口，能夠滿足當前視頻監控系統主流應用以及未來擴展的多種視頻相關應用需求；

    ·標準化——融合了通訊及多媒體領域多項先進技術，遵循國內外主流技術標準規范的系統架構、通信信令及視頻媒體流規范要求。在架構設計上參考遵循了公安部城市報警和監控系統聯網技術標準GA/T 669-2006、中國電信“全球眼”企業標準、中國網通“寬視界”企業標準、教育部“電子考場”技術標準、浙江圖像信息技術標準、北京圖像信息共享地方標準等技術規范要求；在信令方面嚴格遵循標準IETF RFC3261（SIP）、IETF RFC 2327（SDP）、IETF RFC 1889/1890（RTP/RTCP）網絡信令協議的要求；在視頻媒體流方面支持標準的MPEG-2、MPEG-4、H.264、MJPEG等多種主流視頻壓縮標準；

    ·可定制——采用開放式架構設計，提供平臺二次開發接口和客戶端SDK開發協議，利用標準化信令及標準的視頻媒體流接口，提供從前端設備管理、用戶和權限管理、連接建立及拆除管理、錄像資源管理、多級設備互通、開發調試接口等豐富業務功能的二次開發接口，可用于兼容其它廠商前端設備、提供定制化客戶端界面、開發各種視頻相關應用等定制開發；

    ·易兼容——符合國內外主流視頻監控技術接口標準，可支持與多種平臺產品的對接，也可支持國內多款主流模擬或數字的視頻采集前端攝像機、視頻編碼服務器DVS、視頻錄像機DVR的兼容接入。對于非標準或特定應用的視頻采集前端，也可利用二次開發接口和視頻兼容接入網關進行兼容接入。

產品應用

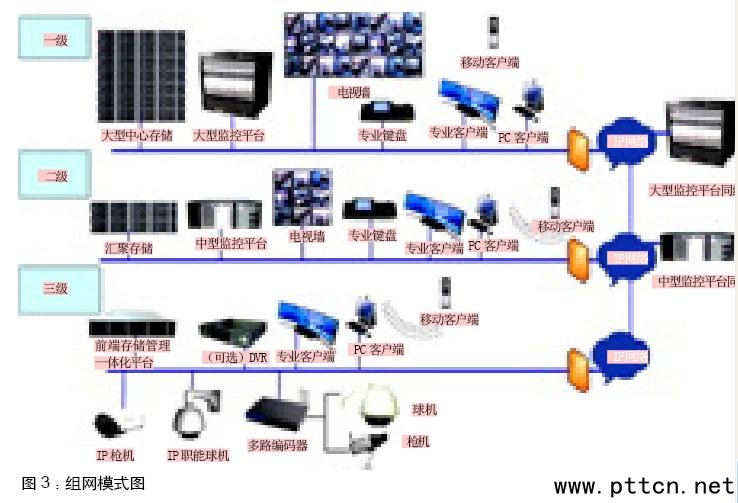

    視頻監控管理平臺定位于中大型視頻監控系統的硬件基礎平臺或中間件產品，提供完善的二次開發和增值業務整合接口。整機采用運營級高可靠硬件設計，支持業務單板、電源模塊的冗余備份和負載均衡，業務單板支持帶電熱插撥，符合運營級的高可靠性設計要求。機框采用標準4U機架式設計易于安裝，具有8個業務板槽位，可根據系統規模靈活配置業務板的數量和類型，具有較強的擴展能力。平臺系統硬件可支持3000路視頻終端的并發視頻管理能力，能夠滿足大容量高可靠視頻監控系統的負載要求。支持視頻監控、流媒體轉發、視頻會議、視頻直播、語音對講及廣播等豐富的業務功能，支持完全標準的SIP信令及MJPEG、MPEG-2、MPEG-4、H.264等多種視頻壓縮標準，具有完全開放的平臺二次開發接口，能夠滿足多種復雜的視頻監控業務定制化需求，適用于公安、金融、交通、軍隊、礦藏、能源、教育、醫療、企業、場館等多種行業的運營級、行業級、商業級視頻監控的管理平臺應用需求。典型的組網模式如圖3。

未來管理平臺的發展趨勢
    隨著安防市場容量越來越大，安防的業務應用越來越復雜。由于當前的主流平臺產品均存在不同程度難以實現的技術限制，市場對監控的管理平臺提出了越來越多的業務需求。如：平臺產品能否既接入模擬的攝像機來保護設備投資，又接入數字的網絡攝像機來引入新技術的優勢？能否用硬件技術實現高可靠的平臺？隨著監控應用的增多，視頻的業務越來越豐富，能否將視頻監控、視頻會議、視頻教學、視頻直播、語音文字通信等多種業務功能整合到同一個平臺？安防行業如何滿足平安城市、交通監控、金融監控、企業園區、數字校園等等眾多的業務需求？是單獨開發一個獨立的系統，還是開發一個靈活多變的系統，還是有更好的解決辦法？

    下一代的監控系統平臺，將是一種基于客戶需求的差異化產品，針對不同的系統規模定制相應的構架，而不是單純追求多功能的某一種產品。本文所闡述的統一媒體平臺中間件，正是向著這個目標的發展過程中出現的一種產品形態，定位于中間件，將多種不同應用的技術特性抽象出來，形成的穩定可靠的基礎平臺。在這個基礎上，可以增加相應的業務模塊，以達到基于需求的差異化平臺設計。未來的監控系統，取決于更加先進的科技含量，同樣也取決于更加合理的系統設計構架。（作者：中星電子股份有限公司總裁 金兆瑋）
