頂級短波電臺設備——艾可慕IC-7600

時間：2012-12-08　來源：　作者：　點擊：次

主頁（http://www.130131.com）：頂級短波電臺設備——艾可慕IC-7600

艾可慕IC-7600是一款頂級的短波電臺產品，而且它擁有頂級的頻譜性能。艾可慕IC-7600在數字技術、軟件、接收性能、功能及友好用戶界面等方面的改進，相信可以更好的滿足無線電業余愛好者的使用。接下來對講機資訊網小編向大家介紹下這款頂級的短波電臺——艾可慕IC-7600

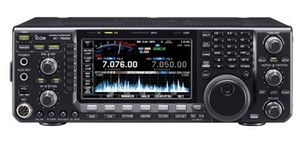

ICOM IC-7600 短波電臺

產品功能：

雙DSP功能

兩個單獨的32位DSP處理單元，處理器為IC-7600提供高性能集成電路。由于相結合了雙DSP功能和無線模擬功能，其性能可比頂級電臺IC-7800和IC-7700。

104dB動態范圍和+30dBm 三階攔截點

ICOM常年的從事無線電的研究，其經驗結合最新的數字技術設計出的104dB動態范圍接收器和+30 dBm的IP3高頻帶接收靈敏度。即使弱信號也可以清晰地被IC-7600收到。

兩次超外差顯著改善帶內的IMD

IC-7600采用了兩次超外差系統，具有抑制競相信號的作用。比傳統的三次超外差系統，兩次超外差系統更難以實施，但它極大地減少了信號失真，并提供了高保真的射頻DSP處理器。

DSP雙回路自動增益控制

該IC-7600具有雙重的AGC回路，一個模擬和一個數字，在數字信號處理器控制之下。這種結構可以防止來自AGC反饋電路的強烈鄰近信號，并允許DSP處于最大動態范圍。

內置三種頂級IF濾波器3kHz

IC-7600的3個頂級IF濾波器(3kHz，6kHz和15kHz)讓您在強烈的相鄰信號的干擾中接收到微弱的信號。

數字中頻濾波器

IC-7600的DSP能讓你"建立自己的"數字中頻濾波器。你可以快速的選擇頻帶寬度，濾波形狀以及中心頻率。三個濾波器存儲器讓你立刻改變?yōu)V波器設置。

數字雙通帶調諧PBT

建立你自己的數字中頻濾波器后，你可以使用數字雙通帶調諧去移動和變窄中頻通帶直到干擾信號消失，你就能清晰的聽到微弱的信號。

數字陷波器

有三種參數的數字陷波器可選擇，抑制來自射頻的干擾信號。

數字降噪電路

16步變降噪可以大大提高接收機的信號噪聲比，給您一個干凈，清晰地音頻信號。

噪音抑制電路

100步數字噪音抑制等級。

雙段顯示功能

本機可以接收兩個信號在同一頻帶同時進行。例如，您可以收聽14.025MHz的信號，同時也可以收聽14.030MHz的信號。

高穩定性振蕩器單元

IC-7600是一款高穩定頻率的機器，其穩定度高達±0.5ppm (0℃ 至 +50℃)。這種高穩定性振蕩器可以提供穩定運行，甚至在連續傳輸RTTY或PSK31模式。

5.8 英寸超寬視角TFT液晶顯示屏

IC-7600的超寬視角顯示具有良好的色彩再現和高對比度的快速響應時間的特點。這些特點使頻譜范圍和模擬連接自然。而LED背光提供更快的啟動，穩定的亮度，和較長的壽命。

頻譜范圍

專用的頻譜范圍的DSP，內置數字濾波器使DSP處于最大動態范圍, 范圍自動選擇最佳的掃描分辨率帶寬波段。此外，頻譜范圍，可獨立設置接收頻率。在固定的模式您可以選擇帶寬以及形狀和中心頻率。

數字語音記憶存儲功能

關于數字語言記憶功能,可以記錄傳入的信號并立即重放聲音,須擁有遠程接收和控制功能。由于收發器連續記錄，當你收聽時，按Rec按鈕，時間篩選回放裝置可以重播回放15秒的聲音。

IC-7600有4個頻道的傳輸內存(最大每頻道90秒)和20頻道接收模式(最大每頻道30秒,共計20個頻道200秒)。此外，記錄的輸入信號可以保存在USB閃存器中。

多功能表

多功能表可以讓您一目了然的觀察發送/接收的情況。除了信號強度，還有發射功率水平，ALC和駐波。

RF 講話壓縮機

數字RF壓縮機提升平均RF輸出，提高信號強度和可讀性。

RTTY /PSK31 配有USB鍵盤操作

只需插入一個USB鍵盤來操作RTTY和PSK！數字雙峰過濾器大大降低了干擾。RTTY和PSK傳輸記憶頻道可存儲62字符。

波段邊緣提示音編輯

不僅可以根據業余頻道對邊緣頻道進行編程，也可以編輯特定的頻率操作模式等內容。如果您編輯的頻段是OFF的，電臺就會發出蜂鳴音，在OFF頻段不能發射。

內置記憶電鍵

內置鍵控器可在CW模式提供4頻道，在RTTY和PSK31提供8個頻道。每個頻道可以最大存儲70個字節。記憶電鍵在CQ或在比賽中交換數字非常有用。可以存儲和發送您的名字，QTH，臺，等內容，使用USB鍵盤功能發射內容。

前面板和后視板的USB控制

IC-7600在前面板和后視板均有一個 USB接口�？墒褂� USB 鍵盤或 USB 閃存盤在前面板上( A 插頭) 。連接電腦使用后視板的USB接口 ( B 插頭)。使用 CI-V 數據和外部軟件*對IC-7600進行控制。

軟件不提供。

麥克風均衡器和可調傳輸帶寬

內置音頻均衡器具有單獨的低音和高音調整共 121 組合，因此所需滿足以下條件，您可以調整你的聲音的色調質量。此外，傳輸帶寬在 100、 200、 300、 500 Hz 在低通的邊緣和 2500、 2700、 2800、 2900Hz高通邊緣可選擇。三種類型的高與低的組合可以存儲在內存中的最喜歡設置為中。具有這種靈活性的基于 DSP 的波形整形，傳輸音頻質量是根據您的首選項進行調整。

高功率最終放大器

高功率FET三極管，RD100HHF1，用于PA單元，可提供卓越的信號質量和低 IMD特性。大型散熱片和散熱風扇，能保證100W輸出時機器能正常工作。

兩種發射繼電器設置

對于放大器鍵入(發射接口),可以選擇機械繼電器(最大16V/500mA)或者FET開關(最大250V/200mA)。FET開關用于鍵入老管型放大器，在發射時產生高電壓。

內置高速率自動天線調諧器

調諧可以記住您傳輸?shù)念l率，以便在更改頻段時能快速反應，高壓電容能保證天調的連續工作。

其它特點

天線接口

·收發一線有兩個可供選擇

·接收的輸入輸出接口為接收的天線或者外接衰減器接口

接收

·接收范圍30kHz到60Mhz

·前置放大器有兩種類型：Preamp1: 增加低電平信號提高除調制特性；Preamp2: 高增益放大器

·內置3段衰減器(6,12和18dB)

發射

·Tx監聽

·50 CTCSS編解碼

·VOX聲控功能

·所有模式的電源控制

CW 模式

·DSP控制CW鍵控波形整形

·多功能電子按鍵可調節按鍵速度、點劃線電波、極性的選擇和打擾按鍵

·CW音高控制從300Hz到900Hz

·雙電鍵插口

·全插入和半插入功能

·可調CW包絡

操作

·多功能的測量儀表顯示

·內置語間合成器

·快速設置

·記憶存儲5或者10操作頻率

·快速分頻和頻率鎖定

·頻率連續可調

·RIT變化范圍±9.999kHz

·雙時鐘顯示功能(本地時間和世界時間)

·1Hz步進

·101個記憶頻道和10個自己頻道名稱顯示

·編程、記憶、選擇記憶頻道和掃描

·自動步進功能

·旋鈕張力可調

·旋鈕鎖定

·頻段邊緣提示音(可以取消)

·AH-4控制電路

·數據模式自動調諧速度

·CI-Ⅴ操作

·屏幕保護程序功能

隨機附件

·電源線

·保險

·CW電鍵插頭

·HM-36手咪

·MB-121手提把手

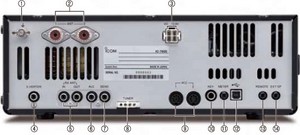

ICOM IC-7600 短波電臺

1.接地

2.天線接口

3.DC 電源插座

4.發射接口

5.接收天線連接器

6.ALC 輸入接口

7.發射控制接口

8.天調控制接口

9.ACC 接口

10.按鍵插口

11.表插口

12.USB 插口

13.CI-Ⅴ遠程控制接口

14.外接揚聲器接口

技術規格

頻率范圍(美國版本)：接收   0.030-60.000MHz*1
                                  發射   1.800– 1.999MHz 3.500– 3.999MHz
                                            5.3305, 5.3465, 5.3665, 5.3715, 5.4035MHz*2
                                            7.000– 7.300MHz 10.100–10.150MHz
                                            14.000– 14.350MHz 18.068–18.168MHz
                                            21.000– 21.450MHz 24.890–24.990MHz
                                            28.000– 29.700MHz 50.000–54.000MHz
頻率范圍(歐洲版本)：接收   0.030-60.000MHz*1
                                  發射   1.810– 1.999MHz 3.500– 3.800MHz
                                            7.000– 7.100MHz (Europe version only)
                                            7.000– 7.200MHz (Europe-1 version only)
                                            10.100– 10.150MHz 14.000–14.350MHz
                                            18.068– 18.168MHz 21.000–21.450MHz
                                            24.890– 24.990MHz 28.000–29.700MHz
                                            50.000– 52.000MHz
                                  *1 一些頻率指標不予保證。
                                  *2 僅USB模式。
模    式：LSB, USB, CW, RTTY, PSK31, AM, FM
頻道數：101個
發射功率：100W
尺    寸: 340(W)×116(H)×279.3(D)mm
重    量: 10Kg（約）
