主頁（http://www.130131.com）：華緯訊煤礦綜合視頻指揮調度系統解決方案

　　1月6日消息，煤礦安全已經成為我國經濟發展中的熱點和難點問題，人們對煤礦安全給予了越來越高的關注。每一起重大的安全生產事故，都引起了政府和社會各界的極大關注，綜合運用信息技術提高煤礦的生產安全已經迫在眉睫。

　　從煤礦的實際應用考察，現代廠礦企業生產是人員、物資、設備等各種要素相互作用的復雜過程。在生產安全管理中，其中一個極為重要的環節就是會議。通常情況下，煤礦企業依靠面對面的會議形式來完成諸如交接班、生產講評、工作總結等人員交互性內容。而另一個重要環節是對涉及到安全的設備和場所進行監控管理，例如煤礦的絞車房、風機房、倉庫、井口、巷道等事關生產安全的重點部位，這些部位的溫濕度、氣體濃度以及各種環境數據都需要持續地進行動態監視，企業通過監控系統來完成這部分工作。

　　傳統的解決方案是通過建設兩套獨立的視頻會議系統和監控系統來實現上述功能，但這種兩套獨立系統的存在著兼容性差、共享性差、重復投資、操作復雜等諸多缺陷。北京華緯訊電信技術有限公司創新推出了VC3視頻指揮調度系統，該系統集視頻會議、視頻監控和指揮于一體，為廠礦企業的安全生產提供了高效的可視化應急指揮調度方案。

　　可視化指揮調度帶來煤礦應急模式的轉變

　　由于VC3系統集會議、監控和指揮調度于一體的"三合一"整合系統，其結合視頻應急指揮應用，通過融合通信將調度與事件處置集中于一體，在實際應用中，可視化應急指揮調度系統為煤礦應急帶來了運作模式上的轉變，體現出以下幾個方面：

　　1、 可視化指揮調度緊密結合了煤礦應急救援的環節和過程，具備大范圍推廣的實際價值

　　　　煤礦應急救援涉及到方方面面，當事故發生時，政府領導和煤礦各級領導可以在第一時間開啟指揮調度，將事故現場的圖像上傳到指揮中，供領導快速決策，相關部門啟動應急程序，協助現場人員撤離，并且啟動應急預案進行搶救，防止和減輕人員傷亡，降低財產損失，能夠為廣大煤礦企業帶來應急能力的提升，具有在煤礦企業中大面積推廣的現實意義。

　　2、VC3改變了煤礦普遍采用的"監控+會議"落后模式，使得聯動處置效率成倍提高全

　　　　當前煤礦應急指揮調度的中普遍采用的是"視頻監控+視頻會議"方式，雖然這些方案也能夠實現應急指揮，但是效果與應用需求差距較大。VC3系統以視頻監控、視頻會議、指揮調度"三合一"方式形成了一體化視頻指揮調度，實現了聯動處置效率和成倍提高。

　　3、一體化整合的系統平臺使得煤礦應急救援更加得心應手

　　　　傳統煤礦安全檢測和應急指揮系統是分離的，但是VC3系統進行了一體化整合，增強了安全檢測的效率。在應用中，生產現場的環境發生變化達到預警條件時，各種采集信息的報警程序立即啟動，指揮人員根據各種報警信息和現場圖像，可以報警信息是否為誤報，便于人員的及時疏散，避免人員傷亡。同時報警信息上傳上級管理部門，便于上級領導進行決策，一體化可視指揮得心應手。

　　可視化應急指揮的三層結構與系統部署

　　煤礦可視化指揮調度系統從結構上應與煤礦生產管理體系相吻合，這樣才能真正發揮視頻指揮調度系統的作用。一般煤礦的生產管理組織結構可分為：礦務局生產調度中心、煤礦生產調度中心、礦井工作面三層結構，所以煤礦可視化指揮調度系統也要按照以上結構來部署。系統分為主控中心子系統、分控中心子系統、監控前端子系統、移動監控子系統，結構及部署如下圖所示：

　　　　　　　

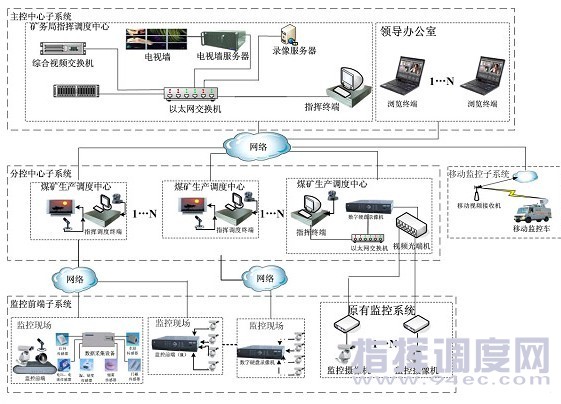

　　　　　　　　　　　　　　　　　　　圖1 煤礦可視化指揮調度的系統結構


　　主控中心子系統

　　　　由綜合視頻交換機、視頻錄像服務器、網絡視頻矩陣、數據/報警服務器、指揮調度終端、音視頻切換矩陣和音視頻輸入輸出設備等組成，部署在礦務局生產調度中心。主要作用是：完成信令和控制信息交換、調度以及系統管理；實現視頻指揮調度、遠程視頻瀏覽、視頻錄像、電視墻顯示以及視頻報警聯動等功能。

　　　　分控中心子系統

　　　　分控中心子系統由指揮調度終端、音視頻輸入設備（攝像機、話筒等）和音視頻輸出設備（電視機、音箱）等組成，部署在各煤礦生產調度中心。主要作用是：通過指揮調度終端與礦務局生產調度中心進行音視頻雙向溝通，參加視頻會議，對所轄監控現場進行監控管理；根據實際網絡環境要求實現視頻錄像。

　　　　監控前端子系統

　　　　監控前端子系統由監控前端、音視頻輸入設備（攝像機、云臺、云臺解碼器、防護罩、話筒）、環境信號采集傳感器等設備組成，部署在各監控點現場。主要作用是：現場音視頻采集，并把采集的數據上傳；實現已建視頻監控系統的物理接入。監控前端子系統為智能視頻處理終端和環境采集設備接入系統提供聯網接口。

　　　　移動監控子系統

　　　　移動監控子系統由專業一體化攝影機、背負式無線寬帶圖像發射機、無線寬帶圖像接收機等組成。主要作用是：在突發情況時，由專業一體化攝影機、背負式無線寬帶圖像發射機構成的移動監控前端可在移動環境中對任意指定現場進行高清晰圖像采集傳輸。



　　可視化指揮調度四大功能解決煤礦應急

　　安全應急救援管理作為煤礦企業安全生產工作中的重要部分，可視化應急指揮在其中發揮著不可缺少的作用，系統具有以下四大核心功能：

　　其借助煤礦可視化指揮調度系統獨具的多種級別和權限模式設置，上級管理者通過指揮調度終端可以向下級發布指揮和調度命令，上下級各個部門、各級領導與下屬之間可以實時地進行音、視頻信息的雙向交流，可實現點對點指揮、點對多點指揮、多組指揮、插入指揮等多和指揮調度方式。另外，被指揮調度者可隨時加入和退出指揮調度組；可調用和監視任意監控點的圖像，并可廣播該圖像；多組指揮調度可同時調用監控任意監控點的圖像；支持指揮調度者對被指揮者，在指揮調度前的預覽。
