主頁（http://www.130131.com）：深圳天視達電視墻監控指揮系統解決方案

　　一、系統簡介

    隨著視頻監控重要性在社會生活中的日益凸顯和監控系統規模的不斷擴大，電視上墻對于大型的網絡監控中心來說顯得越來越都重要；另一方面，對于大量監控點分散的監控系統，也迫切需要采用網絡設備進行電視上墻。

    基于此種需求，廣州奧欣電子科技有限公司自主開發并生產了嵌入式H.264網絡視頻解碼器、解碼主機產品，滿足了大型的網絡集中監控上墻的需求。

　　二、需求分析

    大型的網絡監控中心都需要電視上墻。目前，市場對電視墻的主要需求表現如下：
　　1.      電視墻顯示：通過配置解碼器和矩陣，可實現視頻信號上墻；
　　2.      電視墻預案：支持設置電視墻預案，用戶可以保存、修改電視墻預案；
　　3.      輪巡顯示：可以在電視墻通道內實現多路圖像自動輪詢顯示；
　　4.      大型監控中心：實現多路視頻集中監控；
　　5.      統一調度功能：能靈活切換視頻，以適應不同的監控需求；
　　6.      報警功能：報警時，能在電視墻彈出視頻畫面；
　　7.      基于網絡的遠程監控中心：通過互聯網絡，能夠實現一個大范圍，分布式的監控。

　　三、系統功能特點

　　1.      完全基于網絡化結構，可實現遠程集中管理
　　2.      可解碼多種格式的編碼，如MJPEG、MPEG4和H.264等
　　3.      前端支持多達數千路的視頻輸入
　　4.      解碼主機采用模塊化設計，具有高可靠性、易于擴容和維護更方便等優點
　　5.      使用嵌入式操作系統，具有高度的安全性，可靠性
　　6.      可以實現統一調度，靈活切換視頻源
　　7.      支持電視墻固定映射和輪詢映射兩種方式
　　8.      配合網絡視頻解碼控制軟件EasyDecoder解碼主機V2.0，可實現14×4＝56路輸出的大型網絡視頻上墻
　　9.      支持外接R485鍵盤、遙控器，對前端攝像點的攝像機和云臺進行控制
　　10.   可以實現現場畫面切換，報警畫面優先顯示，報警信息日志等功能

　　四、系統產品介紹

　　1、核心設備

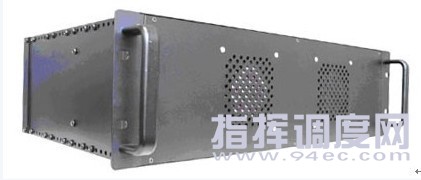

　　天視達14路網絡視頻解碼主機

　　產品說明:
　　插卡式網絡視頻解碼設備，支持1-14路解碼，嵌入式結構，室內使用。

　　功能特點：
　　·單機1～14路模擬視頻信號輸出，直接支持大規模屏幕墻
　　·可通過全數字方式直接訪問
　　·支持多種網絡傳輸協議
　　·嵌入式實時操作系統，安全性，穩定性高
　　·支持脫機和聯機兩種切換序列
　　·支持主控端反向控制前端設備
　　·支持BNC/VGA輸出接口
　　·支持單路1畫面或者4畫面分割輸出
　　·雙向語音，與編碼器完美對接

　　性能參數：

　　核心處理器：       DSP+ARM+硬件壓縮引擎
　　視頻壓縮：         H.264
　　音頻壓縮：         ADPCM/G.711
　　解碼分辨率：       單畫面D1或4畫面CIF
　　視頻調整：         亮度、對比度、色度、飽和度可調
　　控制接口：         RS485反向控制接口
　　視頻輸出：         1～14個BNC接口(VGA)
　　音頻接口：         1～14路音頻輸入輸出
　　報警端口：         1～14路報警輸出
　　網絡接口：         10/100BASE-T、RJ45
　　網絡協議：         TCP/IP、UDP、HTTP、MULTICAST
　　功率：             80W@220V
　　外形尺寸：         3U標準機箱
　　工作環境：         溫度：-10°～50° 濕度：0~95% RHG

　　2、軟件介紹

　　1 聯機手動切換
　　進入系統設置后點擊聯機切換選項卡，進入聯機切換界面。
　　可以通過拖動的方式將網絡視頻服務器添加到監中。
　　拖入后右擊可彈出菜單
　　可以進行連接視頻等操作。
　　2 聯機自動切換
　　進入聯機切換選項卡后，選中某一監點，但擊自動切換按扭，可對該通道中網絡視頻服務器進行循環切換。停留時間間隔可以設置切換是間隔時間。再次單擊可停止單監切換。
　　3 全監切換
  單擊全監切換，可對所有解碼器的所有監點開始切換，如果已經有解碼器正在切換，則保持切換狀態不變。再次單擊可停止全監切換。
　　4 聯機中對前端的控制
　　控制之前，需要對前端進行協議，地址波特率等的設置。設置步驟如下：
　　在解碼器的監中選擇需要控制的網絡視頻服務器，右擊可彈出菜單
　　※選擇控制協議，則可彈出如下提示框，進行設置后確定即設置成功。

　　鍵盤的控制
　　鍵盤控制之前，需要打開鍵盤管理軟件進行設置，并且需要知道添加的網絡視頻服務器及解碼器數字對應關系，在系統設置界面，單擊對應關系.。
