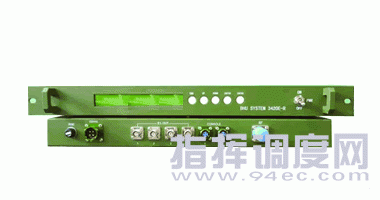

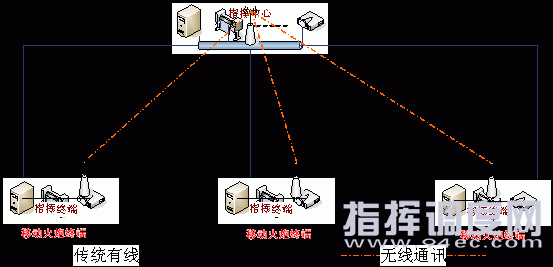

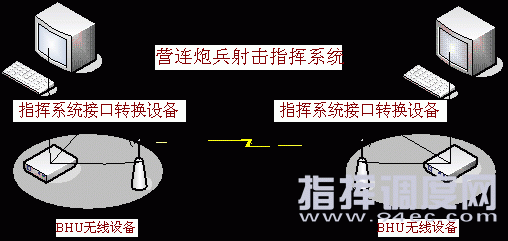

主頁（http://www.130131.com）：華信聯創：炮兵營無線視頻指揮系統 炮兵駐地情況復雜，為了保證戰時炮兵指揮系統可以正常進行，提高炮兵指揮系統的通訊線路的穩定性，提高炮兵的應變和轉移能力，采用該方案提高通訊能力。旨在通過系統的升級改造，提高系統的運行穩定性和系統自身的應變能力。由于某些原因，炮兵整地一般處于的位置環境復雜，便于隱蔽整地處，導致炮兵整地一般處于山林或地形復雜處，這樣便于了隱蔽但是也帶來了通訊的不便，如何可以體統快速的通訊指揮火炮系統，以便達到靈活統一的作戰目標，給通訊方式帶來了一個很大的挑戰。 本方案使用了“BHU 340Mhz圖像/數據/語音移動中雙向非視距傳輸無線系統”實現在原由的通訊系統不變的情況下，提供更靈活的方式，極大的提高了系統的運行穩定性和戰場應變能力。 一：系統綜述 BHU 340Mhz圖像/數據/語音移動中雙向非視距傳輸無線系統特點： ● 更高的數據吞吐量； ● 更靈活的組網方式； ● 更遠的傳輸距離； ● 更多的接口種類支持和卓越的NLOS性能； 軍隊等最終用戶需要可靠、安全的移動通信系統，通過BHU 340Mhz圖像/數據/語音移動中雙向非視距傳輸無線系統，使用戶能夠獲得穩定的數據傳輸速率，良好的鏈路可靠性和較遠的傳輸距離。BHU 340Mhz圖像/數據/語音移動中雙向非視距傳輸無線系統主要可以提供以下應用： IP數據傳輸、VoIP傳輸、E1 over Ethernet、視頻傳輸、局域網互聯、視頻會議、VPN互聯、串口通信等方面，可以很好的同傳統的通訊方式結合。 BHU 340Mhz圖像/數據/語音移動中雙向非視距傳輸無線系統采用了一系列先進的調制解調技術、信道編解碼技術、差錯控制技術，并結合數字圖像壓縮等多媒體網絡傳輸技術，能夠在高速移動環境下實現視頻、語音、數據等寬帶多業務的實時、同步、雙向傳輸，具有覆蓋范圍廣、靈敏度高、移動性好、抗干擾和抗衰落能力強、傳輸數據率高、穩定性和可靠性突出等顯著優點，由于采用了先進的二次諧波、多徑接收等一系列技術，通過本設備可以將高速數據信號進行非視距傳輸，有效解決地型及建筑物遮擋等問題。 二：系統特征 ● 基于IP進行傳輸。BHU 340Mhz無線移動通信傳輸系統是基于IP傳輸?shù)�，與傳統的電臺、數傳電臺等有根本的區別。 ● 帶寬高，2Mbps最大數據傳輸速率，能夠有效傳輸用戶IP數據。數據通道，速率穩定，能夠大大降低數據速率回退現象。 ● 抗干擾能力強，C/I比值很低，有效抗外界干擾，由于采用了先進的二次諧波、多徑接收等一系列技術，從而可以提供比其他無線設備更可靠的信號質量。 ● 傳輸距離遠，通過該無線網絡通信傳輸設備的遠距離通信能力（傳輸距離可達100公里以上），可以為用戶提供更好的服務和更廣闊的覆蓋范圍，并且投資建設成本低。 ● 內置高效的信道加密技術，使安全級別達到軍用級別，從而有效保證數據傳輸安全性。 ● 接口全，電磁兼容好。所有的接口均采用軍用接口，多種網絡接口，便于駁接其他軍用設備。電磁兼容均通過軍標生產。 四：系統方案說明 在原有的系統不變的情況下，采用數據轉換方式，將模擬信號轉成數字信號，如下圖所示：  通過設備加密封裝成IP數據包，再通過無線網絡傳輸?shù)较露耍笤賹?shù)字信號轉成模擬信號，進入原來的系統。由于外界的環境復雜，常用的無線通訊方式可能導致無法通訊，而采用本系統，充分利用系統的NLOS的特點，結合相關的備份手段，可以保證通訊數據的正常傳輸。 系統組成：BHU 340Mhz圖像/數據/語音移動中雙向非視距傳輸設備、低衰耗饋線、大增益全向天線、輔助設備支架等。 五：設備外觀圖 1、BHU 340Mhz圖像/數據/語音移動中雙向非視距傳輸設備  2、炮兵營連射擊指揮系統接口轉換設備 為了滿足老系統的使用，我公司專門開發的設備接口轉換器，可以根據需求嵌入BHU設備中，為炮兵指揮射擊系統提供無線連接通訊的同時，還可以保證原來的通訊方式，真正做到同舊系統兼容。 六：應用連接示意圖 系統連接示意圖如下：  (中國集群通信網 | 責任編輯：陳曉亮) |
