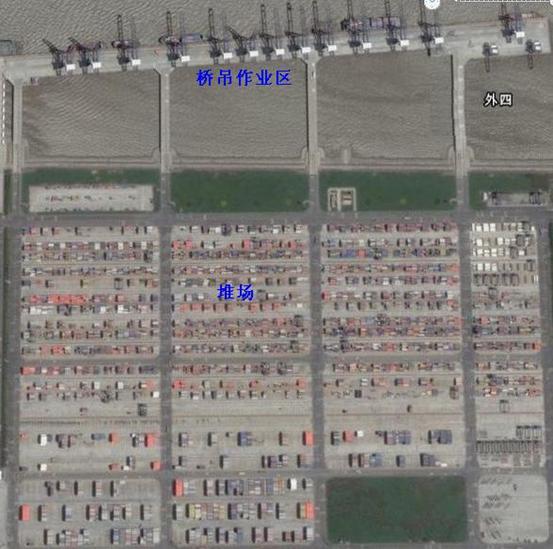

主頁(http://www.130131.com):寰創通信:上海滬東集裝箱碼頭無線指揮調度應用案例 案例背景:近年來,隨著國家經濟建設的快速發展,港口業務發展迅速,作業岸線不斷拉長,堆場面積越來越大,裝卸設備數量越來越多,必須不斷提高碼頭的信息技術以提高裝卸效率和處理各種事務能力。無論是內陸港,還是進出口港都對港口業務建設的信息化、數字化提出了越來越高的要求,數字化港口是港口業務發展的方向。 港口、碼頭及貨場,尤其是集裝箱碼頭,由于大型吊車、集卡的運輸?shù)缆泛拓浳锿ǖ啦荒芊笤O(shè)電纜,使用步話機報告貨位和貨號極易產生差錯,而通過無線局域網絡可以把貨物情況和資料直接傳輸?shù)接嬎銠C中進行處理,大大提高了工作效率和服務質量,避免了不必要的差錯。 上海滬東集裝箱碼頭擁有4個第四代集裝箱船泊位以及2個長江駁泊位,岸線長度1250米,碼頭前沿水深-14.2米,港區陸域面積163萬平方米,堆場面積70.78萬平方米,設計年吞吐量180萬TEU。 上海滬東集裝箱碼頭一直走在國內碼頭數字化,信息化的前列。但是隨著碼頭作業需求的不斷提高,需要在碼頭前沿和堆場部署高質量的無線網絡,滿足日益增長的數字化,信息化作業需求。 客戶需求: 上海滬東集裝箱碼頭平面圖如圖1所示,主要分為橋吊(岸橋)作業區,堆場區。 橋吊作業區需要為所有輛橋吊提供無線視頻監控、RCMS(遠程起重機管理系統)信息,調度作業信息的無線傳輸,集卡 提供GPS信息和作業信息提供無線傳輸。 堆場需要為場橋(輪胎吊)提供 RCMS信息、調度信息和GPS定位信息的無線傳輸,空箱車,集卡等機械提供調度信息以及GPS定位信息的無線傳輸。 包括手持終端在內整個碼頭約有200個2.4G 無線終端。 ![]() 圖1 上海滬東集裝箱碼頭作業區衛星地圖 難點分析: l 為所有輛橋吊提供全天候的無線視頻傳輸。視頻傳輸占用帶寬高,并且橋吊作業中會頻繁移動以及震動,需要提供高質量的移動視頻傳輸。 l 堆場區域只有部分燈桿有落地光纖,不進行基建施工的前提下,為整個堆場提供連續的2.4G WLAN信號覆蓋。保證200個終端,多種業務的流暢傳輸。 產品應用: 使用我公司的B系列無線Mesh路由器: B2101e(adhoc+AP),B1100e(adhoc), B2200e(雙adhoc)為滬東集裝箱碼頭提供了無線整體解決方案。 方案特點: 1. 橋吊工作區無線Mesh覆蓋 在碼頭前沿1300米的橋吊工作區域提供5.8G的Mesh覆蓋,選擇3個頻點,總共提供60Mbps的穩定傳輸帶寬。每輛橋吊安裝一臺移動Mesh終端,把視頻服務器,GPS定位終端,RCMS終端的業務匯聚后,傳輸?shù)綗o線Mesh網絡,在辦公樓落地。 如圖2所示 ![]() 圖2 橋吊作業區Mesh覆蓋拓撲圖 2.堆場Mesh+AP覆蓋 堆場需要提供連續高質量的2.4G 無線覆蓋,使用我公司的B2101e 無線Mesh路由器,在僅有少量落地點的情況下,提供了大面積的無線覆蓋;貍骶W(wǎng)絡采用5.8G, 接入網絡采用2.4G, 達到有效隔離,互不干擾,保證了系統的高帶寬,如圖3所示。 Mesh網絡固有的多跳性能,結合我公司創新的無線路由技術,網絡的具有非常高的魯棒性。即使1-2個落地點的光纖網絡,或者供電出現異常,其他節點會重新選擇新的路由,保證整個調度網絡7*24小時連續流暢運轉。 實施效果: 橋吊工作區域,提供的視頻清晰度高,完美融入原有有線監控網絡(堆場),控制流暢,使用感受與模擬系統非常接近。橋吊視頻監控工作中無馬賽克。定位業務以及RCMS業務傳輸流暢,無中斷。 堆場空中以及道路覆蓋效果好,無盲區,使得調度可以有效快速開展,提高了作業生產率。 (本站原創,廠商供稿。未經授權不得轉載,轉載敬請注明來源:“中國集群通信網 www.130131.com ”,如需轉載,請注明來源和作者,謝謝合作。 (中國集群通信網 | 責任編輯:陳曉亮) |
