主頁（http://www.130131.com）：新型智能公交調度系統方案

為解決公交企業目前所面臨的問題，易訊經過數年時間深入國內不同地區的公交公司基層進行市場調研，總結出一套適合我國國情的智能公交調度系統。本方案以“運力配備最少、車輛運行距離最短、駕駛員作業時間最少”三大問題入手，結合GPS、GIS、GPRS技術,實現了車輛的智能化調度，為公交企業在行車計劃的制定、線路的調整及規劃等方面的決策提供基礎數據，從根本上解決了對司機的“三正點”、“超載”、“超速”、“丟站”、“越站”現象的考核。在解決公交企業合理運營問題的同時提高了企業的服務質量，方便了市民的出行。

本方案通過對在線車輛的實時監控和調度，保證了車輛運行計劃的有效實施。通過車輛運營信息的及時反饋，保證了線路的暢通，并確保了車輛的合理運行、公交運力與客運資源的最優配置。本方案減少了乘客的等車時間，簡化了調度員的調度流程，方便了司機與調度中心的聯系，提高了乘車的舒適性及行車的安全性，也充分體現了調度人員的勞動價值、工作效率和工作質量。

本方案實現了對各時間段、各站點的客流分布情況的采集、傳輸與分析，為領導的輔助決策提供了必要的數據，并提高了公交企業運營的安全智能化，實現了司機、車、設備管理的智能化。支持多媒體廣告信息的發布，公交公司既可以通過廣告支持使用智能調度系統所產生的費用，又可以利用多媒體廣告設備進行電腦語音自動報站、發布信息，起到一舉兩得的目的。

本方案可以提高公交車輛的載客率，大大降低車輛空駛率、燃油消耗及設備的損耗，通過提高管理水平降低了企業的生產成本，間接地提高了企業的經營效益。有效地避免了交通阻塞，減少車輛對道路的無效占有和汽車廢氣的排放，進而改善整個城市道路的交通狀況和空氣質量，增加客運收入，為乘客出行提供方便，因此有具有一定的社會效益。

2. 系統組成

我們把系統主要分為三個部分：硬件設備、應用軟件系統、傳輸網絡。

硬件設備分為：智能車載終端、客流量統計儀、電子站牌及車廂走字屏。

智能車載終端可實現自動語音報站、將位置信息，客流信息，運營數據等進行采集，并通過無線網絡與信息中心進行交互。

客流統計儀可以實時采集車輛載客數，上下車人數，并對客流數據進行分析、處理，并上傳至車載終端，由車載終端發送到信息中心進行處理。

通過站臺電子顯示牌，可實時顯示公交車輛離到站情況，乘客可以選擇自己應該乘坐那輛公交車，離自己最近的該路公交車預計多長時間等信息。同時可以顯示天氣狀況、噪音分貝，方便了乘客的出行。

車廂走字屏主要用來提醒乘客當前所在站及下一站的站名，可以提醒乘客乘車安全及換乘信息，可以通過走字屏發布城市應急信息，發布企業廣告。

應用軟件系統將成為整個調度系統的重點，為企業實現調度自動化、運營排班智能化、運營安全智能化、運營計劃制定智能化、行車計劃制定智能化、公交運營秩序管理智能化、、車輛“三正點”考核智能化、無紙化辦公、企業決策、企業運營優化等多個方面提供直接性的支持。

應用軟件由GIS系統、Web GIS系統、線圖調度系統、通信服務系統、應用服務系統及數據庫組成。

傳輸網絡利用中國移動公司現有的無線通信網絡，采用GPRS的方式實現。

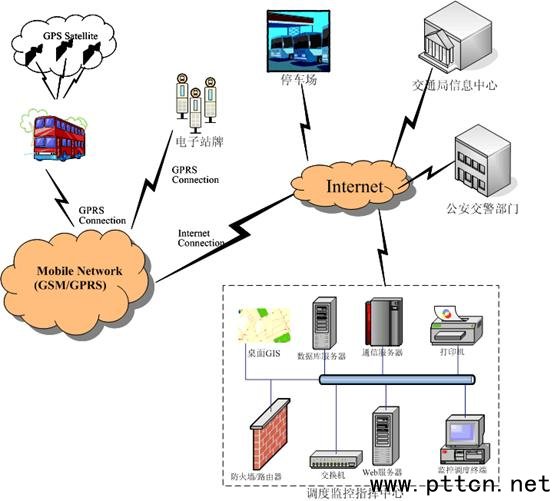

3. 解決方案 3.1 系統組網總圖

3-1系統組網圖

3.2 軟件體系結構

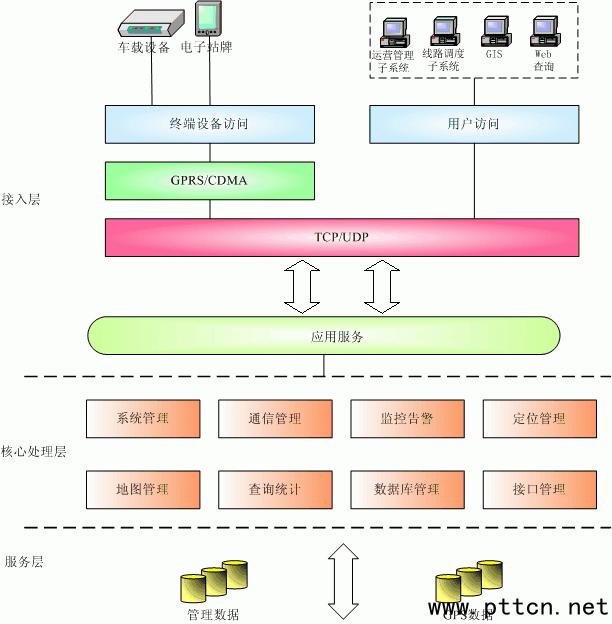

3-2系統層次圖

本方案采用C/S與B/S混合體系結構，既支持傳統的Client/Server體系結構，也支持目前流行的Browser/Server體系結構。根據遠程查詢、調度等應用的特點，為了滿足聯機事務處理、較強的數據實時性等要求，我們采用Client/Server方式；為了讓系統具有可擴展性，以及滿足大型公交企業眾多用戶的實際需求，我們對部分業務采用了B/S加中間件方式體系結構。

如圖3-2所示，系統分為接入層、核心處理層、服務層三部分。

第一層是接入層，包括各大子系統（運營管理子系統、線路調度子系統、GIS子系統、調度站子系統、市民查詢子系統和Web查詢部分）、車載設備、電子站牌及傳輸網絡。接入層實現系統與外部的數據交換。對于系統使用者，接入層接收使用者的數據輸入，通過調用核心處理層的業務邏輯過程實現具體的業務功能，并將處理結果返回接入層，利用交互界面進行。對于外部系統，業務過程通過接入層的接口服務完成與外部系統的數據交換。

核心處理層的業務邏輯通過數據層的原子服務訪問業務數據。一組業務邏輯過程實現具體的業務功能。業務層通過向接入層提供統一的業務邏輯過程實現業務邏輯的共享。

服務層分為數據子層和服務子層兩層。數據層是系統的基礎。數據層的服務子層向業務層提供統一、規范的原子服務，用于屏蔽業務數據的存儲、組織和訪問的細節，實現業務數據的充分共享。業務層必須通過原子服務訪問業務數據。

本方案根據國內公交公司運營特點和實際情況，開發出滿足市場需求的公交智能調度及信息管理系統。系統采用數字技術、網絡技術和數據庫技術，提供了車輛管理、線路調度管理、燃料和材料管理、維修管理、經營分析決策支持、咨詢服務等功能。通過使用公交智能調度系統管理公交車輛運營，可以輔助公交公司達到如下目標：

支撐公交系統業務運營，幫助公交公司最大程度的利用已建設網絡；

及時反映公交公司各業務的經營狀況，為決策者正確決策提供依據；

公交公司可以利用系統分析公交線路運營，實現運營調度智能化，降低調度成本，最終提高公交系統運營調度的工作效率和工作質量；

通過自動化的流程處理，大幅度提高企業的運作效率，降低勞動強度；

通過運營管理系統較強的輔助決策功能，準確直觀地進行運營趨勢分析，為領導決策層提供了準確的第一手?jǐn)?shù)據，幫助各級領導精確掌握車場、公司的生產、消耗情況，輔助決策層制定出正確的、合理的下一步的工作計劃和發展目標。

3.3 軟件功能 3.3.1 應用軟件功能

公交智能調度系統的核心處理模塊，由智能業務接入平臺、智能業務管理平臺、應用服務系統與接口適配層組成。

3.3.2 運營管理子系統

從概念上講，運營管理指對企業的運行與經營的管理，在公交企業中主要指客流、調度、行車計劃、票務、運行的管理。針對公交公司的業務需求，在本方案中運營管理子系統主要包括基礎數據管理、報表打印、電子路單自動生成、領導決策分析、司機的三正點考核等功能。

3.3.2.1 基礎數據管理

數據管理包括系統維護、數據查詢、其他維護等模塊。本系統主要完成基本數據的管理。提供車輛、駕駛員、車臺管理，起始站點信息管理、線路信息管理、運營時間表管理、高峰時刻管理。基礎信息的管理為智能部門提供基礎數據，同時為領導決策提供一手?jǐn)?shù)據。

3.3.2.2 生成電子路單

在本系統中如何自動生成電子路單并考核“三正點”呢？

有以下三種方案：

方案一，利用車載終端來實現：

工作流程：利用車載終端來實現，由于航天無線通信技術有限公司智能車載終端具有自動判站功能，所以車輛的出場、出車、到站情況可通過車載終端上傳站名、到站時間到調度中心，由調度中心自動進行判斷，根據判斷的結果得出正點情況并生成電子路單。具體實現方法如下：

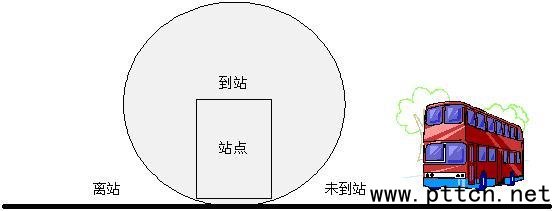

對于是否到站、進場或出場，車載終端中記憶了所有站點的位置數據，當車輛的位置在車載終端指定的站點范圍之內時則認為車輛到站。具體表現為：當車輛正在運行時，車載終端自動采集車輛的位置數據，實時的和車載終端中內置站點的位置信息進行對比，根據比較結果，實現自動報站。同時車載終端把相應的車輛到站情況上報給調度中心，調度中心記錄車輛到站情況，實現司機三正點的考核，自動生成電子路單。

方案特點：成本低，不受其他設備的限制，在收車的時候有可能出現誤差。

方案二，IC卡與車臺的結合：

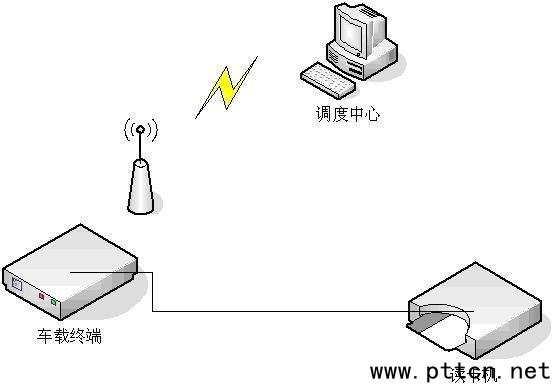

工作流程：如下圖，由于一般的公交車已經具備IC卡系統，每個司機都有自己的工卡。當司機進出場時可以在刷卡機上刷卡報告，車臺和IC卡系統通過RS485或者CAN總線連接，直接可以讀到司機的出場和進場時間，再由車載終端發送到調度中心，對于到站情況和方案一的判斷類似，從而可以實現電子路單及三正點的考核。

方案特點：數據準確、需要IC卡系統提供接口；

方案三，運用RFID技術來實現：

技術原理：RFID(無線電識別)技術是一種利用無線電頻率傳輸和讀取一組特殊的無線電信號來識別物體的技術，在停車場應用中，識別的物體就是汽車。而利用RFID這一技術，一個RFID接收天線被安裝在閘門機數米遠的地方，此天線可以覆蓋1.5-2M的車道寬度。司機只需將一枚RFID盤放在車內或安放汽車底盤，當車開過停車場出入口天線前方時，數據就可以被自動讀取，司機跟本不用將車停下，更無需開車窗。

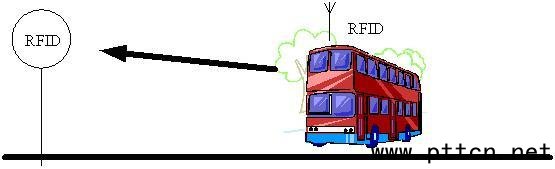

工作流程：如下圖，在每個起點站、終點站及車場上安裝RFID裝置，當車輛進站或離開站點時，通過各站點的RFID數據采集系統對進出站的車輛進行采集，并按照一定規則發送到場站調度系統，場站調度系統通過數據傳輸網絡將信息送至調度中心，由調度中心對信息進行分析處理后存放到數據庫服務器，實現電子路單及三正點的考核。

方案特點：成本高，數據準確、工程實施較大；

考慮到成本原因，建議采用方案一或方案二來實現。

3.3.2.3 運營數據管理

根據上圖所生成的電子路單，系統可以自動計算出司機的正常作業時間及實際的營運里程，為運營管理人員對司機的考勤、工資、獎金發放等提供了基礎。

可完成線路營運數據的統計查詢、司機營運數據的統計查詢、各線路的發車/到站情況查詢、車隊營運數據的統計查詢等。

3.3.2.4 廣告發布功能

調度員或運營管理人員可以自行編輯更改顯示內容，用以發布廣告。廣告除接收交通集團提供的車載電視節目外還可以在電視底部以字幕的方式發布各類文明服務用語或商業廣告用語，廣告用語可以分段顯示。當車輛在行駛過程中，車載終端還可以實時地向乘客通播當前站名和下一站站名。

3.3.2.5 領導決策支持

領導決策支持系統通過Web的方式，可以查閱自身公司計劃、車場計劃、線路計劃、班次計劃。按照時間劃分為年計劃和月計劃，按類型劃分為公里計劃和收入計劃�？梢詫γ總�子系統中都有對基礎數據進行統計分析功能，如：在車輛動態監控子系統中有重要的客流分析統計、可以實時分析統計一段時間的各個站點或各個時間段的客流走向、客流數量，該統計分析數據為調度動態的指揮和調整車輛運行提供直觀的實時的決策依據，具體的統計有：運營公里統計、運營收入統計、車輛下線統計、車輛狀況統計、日小時配車統計、人事考勤統計、安全事故統計、業務檢查統計、車輛維修統計、燃油消耗統計等。同時系統還可以提供到每個單車、單人在各個時期（可以用戶自定義）的運營收入、運營公里等數據進行匯總排序，提供基礎數據部分給人力資源的合理獎懲，作為評定駕駛員和乘務員的工資、獎金的重要參考。并且，系統把分析結果通過報表和圖表（直方圖、折線圖、餅圖、3D圖等）的方式表現出來，其形式準確直觀，運營趨勢明顯，為領導決策層提供了準確的第一手?jǐn)?shù)據，幫助領導精確掌握車場、公司的生產、消耗情況，輔助決策層制定出正確的、合理的下一步工作計劃、發展目標。

圖領導決策層次圖

客流量數據統計分析

對采集到網輻式客流統計儀的數據統計分析每條路線和站點的上下客和運營收入等分析。

運營線路統計分析

對各分公司的運營線路的工作量和車輛使用時間、運營安全和維修的情況形成狀態分析數據和量化指標。

車輛狀態統計分析

為車輛建立基本檔案，包括：車輛行駛里程、間隔里程小計、單車保養計劃表、各級保養登記表、聯網搶修登記表、臨修登記表、材料出庫、保修搶修內容表、保修搶修時間材料及工時統計表等。

維修數據統計分析

形成車輛的單車保養計劃表、各級保養登記表、聯網搶修登記表、臨修登記表等。

單車輛成本分析

單車輛運營收入費用、維修和保養費用進行統計分析，具體到每輛車的成本統計分析報表。

材料消耗統計分析

由材料管理子系統實時的輸出有關數據形成包括：材料、燃料和油耗等統計分析報表。

管理成本分析

由十一個子系統產生的數據，形成包括：各公司燃料/材料成本的統計分析、公司員工工資成本統計分析和公司稅費成本的統計分析報表。

人事分析

對司機人事成本的進行統計分析，主要從運營線路的成本效益結合來做統計分析報表，其目的合理配置和規劃人員。

資金管理和決策

根據各子系統現金流和使用費用情況，按照不同的時間要求做統計分析，其目的減少資金積壓、減少存貨和合理配備資金。

3.3.2.6 報表打印功能

系統采用自定義報表技術，可以為公交公司量身定做客戶運營分析所需的各類報表，例如：區域收益報表、營運收入報表、各部門和實體性質的統計報表等。中心系統集聚了大量的信息，并為之提供了多樣化的智能信息查詢服務。

3.3.3 調度管理子系統

3.3.3.1 GIS調度

GIS調度包括：GPS位置信息實時呈現模塊和GIS數據統計分析模塊、WebGIS模塊，GIS調度子系統指調度中心從宏觀上對運行的車輛進行指揮、調度、監控，并對車輛的歷史運行軌跡進行回放。GIS調度系統不適合公交企業對車輛的實時調度，而是從常規的角度分析調度與車輛運行中所出現的問題，并對運行調度策略進行糾正與完善。

位置信息實時呈現模塊的主要功能如下：

車輛的調度功能

1）車輛定位信息實時顯示；

2）車輛歷史軌跡回放；

3）報警居中顯示；

4）顯示路線信息；

5）下發車輛調度派發信息；

6）下發車輛控制命令；

地圖顯示功能

1.地圖的加載；

2.地圖的放大操作、地圖的縮小操作、地圖的平移操作、地圖的全屏顯示操作；

3.距離測量、面積測量；

4.按比例顯示圖層功能；

5.模糊查詢功能、點選查詢功能、框選查詢功能、最近點地理查詢功能；

6.地名的定位；

7.地名信息瀏覽；

8.地名索引；

9.地物空間編輯；

10.    中心顯示；

11.    通過某點地理信息得到該點的位置信息；

12.    地圖的刷新功能；

13.    鷹眼圖功能；

其他操作

本系統除地圖顯示操作、車輛監控操作外還提供區域定位操作，方便用戶快速查找目標。

GIS數據分析統計模塊

3.3.3.2 webGIS

主要用于遠程對車輛的運行進行指揮、調度與監控。WEBGIS模塊的主要功能如下：

車輛的調度功能

車輛定位信息顯示；

車輛歷史軌跡回放；

顯示路線信息；

下發車輛調度派發信息；

地圖顯示功能

地圖的加載；

地圖的放大操作；

地圖的縮小操作；

地圖的平移操作；

地圖的全屏顯示操作；

3.3.3.3 線圖調度

通過線圖調度系統，調度員可在線調度車輛，通過在車輛上配置的智能車載終端設備實時采集運營車輛、機動車輛、搶修車輛的運行方向、速度、客流、位置等數據。數據通過無線專網實時將采集數據傳送到調度中心，調度人員可以通過車場計算機終端的動態監控系統隨時查看掌握運營車輛的車況、路況、運行位置、速度、方向、客流量等信息。調度人員根據掌握的信息對在線的車輛進行及時的下發加車、減車、上線、下線、調整車距間隔等調度指令。調度指令可以通過調度短信發放功能和語音傳輸功能兩種方式傳輸給駕駛員。

調度人員可以利用線圖調度對運營車輛和搶修車輛進行實時優化調度，增強對運營狀況的指揮與應變能力。

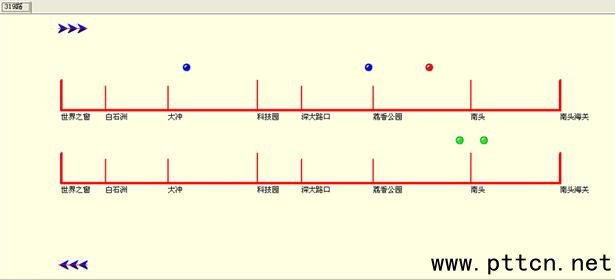

線路調度示意圖如下圖：

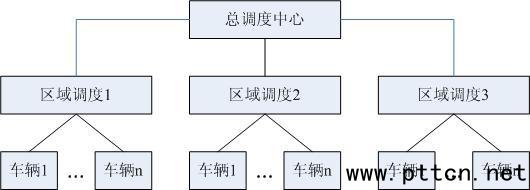

本系統將傳統的多級調度系統改變?yōu)閮杉壵{(diào)度，即總調和區域調度，區域調度是系統中真正的調度實體，每個區域調度可以管轄多條線路的公交車輛。采用線圖調度系統，每個調度員能夠方便直觀地觀察到各個車輛實際運行位置并了解其狀態，為調度提供依據。

公共交通智能調度系統拓?fù)浣Y(jié)構圖

通過車載設備，調度人員可以清晰地知道車輛在運行過程所遇到的任何問題。對于車輛事故、車輛故障、車輛調出、線路出現大間隔、客流突然增加或減少、線路嚴重堵塞、重大活動影響運營、線路施工影響車輛行駛及緊急情況司機都可以實時上報，為調度員的調度提供了最直接的信息。

3.3.4 通信管理子系統

通信管理子系統主要負責數據的轉發和數據格式轉換。車載終端和調度系統之間傳輸?shù)臄?shù)據、調度系統與其他系統之間傳輸?shù)臄?shù)據都通過通信系統。通信系統由一個通信控制計算機和通信軟件組成，通信軟件通過中國移動提供的數據線進行信息的交換。當車載臺發向調度系統的GPS數據包到達通信網關后，通信控制計算機接收相應的數據包，經解析后，轉發給相應的各個終端，在各個終端上顯示車輛的運行位置和狀態。當調度系統向車載臺發送控制數據時，通信網關對控制數據進行格式的轉換后，以數據包的形式發送給車載臺。

3.3.5 輔助管理子系統 3.3.5.1 權限管理

系統通過操作員級別機制、部門權限機制、區域權限機制實現操作員權限管理。

操作員級別機制

系統將操作員分為四種級別：超級管理員、系統管理員、部門管理員、普通操作員。不同級別的操作員具有不同的操作權限及數據權限。

部門權限機制

將系統中所有任務的操作權限分類，包裝成為多個角色，分配給不同的部門。不同的部門可以設置不同的權限，從而部門之間具有了明確的任務分工。

在部門內部，部門管理員將該部門的權限分配給普通操作員或者子部門。操作權限在部門內部有了進一步的分解。普通操作員權限只能是部門權限的子集，子部門的權限也僅局限在其父部門獲得的權限范圍內。

l區域權限機制

對于某些關鍵數據，操作員僅能操作指定區域范圍內數據，不能越權操作其他區域數據，從而確保數據安全性。

3.3.5.2 系統管理

專業的系統維護工具，提供了網絡節點管理、服務器監測、數據備份與恢復功能。

網絡節點管理

用于維護IDIMS系統同網絡設備的連接。通過網絡節點管理配置網絡設備信息，建立或者斷開系統同網絡設備的連接。

服務器監測

系統能夠?qū)崟r監控核心處理模塊所在服務器CPU占用率、內存狀態、文件系統空間、數據空間，確保整個系統運行正常。

數據備份與恢復

備份與恢復系統數據庫及系統配置文件。其中，數據庫備份在磁帶設備上，系統配置文件備份在主機上。當系統發生故障時，可使用備份的數據恢復系統，使其可以完成基本的功能，并在此基礎上進一步完成其他操作。

3.3.5.3 應急處理

為了保證各分公司正常運營，系統提供了應急運營系統。當各部門應用終端與IDIMS服務器的網絡出現中斷時，可以啟用應急運營系統繼續進行工作，極大的提高了用戶終端的運營安全。該系統處理過程如下：

網絡正常時，按區域?qū)⑦\(yùn)營數據下載到各分公司應急運營系統。

網絡中斷時，啟用各分公司應急運營系統處理業務數據。

網絡恢復后，應急運營系統自動將數據、操作日志上載到IDIMS系統。

3.4 車載終端功能

車載終端分為：智能車載終端和網輻式客流統計儀，見圖5.3-1。智能車載終端各子系統軟件支持在線升級，具體功能如下：

3.4.1 智能車載終端 3.4.1.1 跟蹤定位功能

定位功能將實時采集車輛的位置信息，包括：當前位置的格林尼治時間、定位狀態、緯度、南北半球、經度、東西半球、地面上的速度、方位角、時間、采集時間間隔最小為1秒。考慮到車輛在林立的城市街道中行駛，不能保證每時每刻都能收到GPS衛星的信號，即接收機有可能由于衛星被遮擋無法輸出定位信息。我們采用陀螺儀（角速度傳感器）提供的信息進行航位推算，保證定位信息輸出的連續性。

3.4.1.2 數據采集功能

主要包括：車輛開車時間（出廠時間），車輛停車時間（入廠時間）、智能車載終端的狀態、車輛速度，車輛報警信息等。

3.4.1.3 增值業務功能

在車載多媒體上顯示：文字廣告、天氣預報、到站信息、溫馨提示和通知發布等信息。

3.4.1.4 無線傳輸功能

無線傳輸功能，是硬件設備與軟件中心的橋梁，利用公網（GPRS/CDMA網絡，或其他無線的傳輸方式）進行數字信息的傳輸，包括車輛的位置信息，車輛的運營數據，車輛的狀態信息，傳輸系統將會分為實時傳輸（位置信息等）、定時傳輸（出入場時間等）、統計數據傳輸（客流信息）幾個方面。在IP層網絡系統的基礎上，通過TCP/UDP傳輸協議，建立適合公交系統的應用層協議，并將各類設備的各種數據傳輸至軟件中心、或其他設備。

3.4.1.5 智能分析功能

主要實現：中途正點判斷、到站判斷、超速判斷、偏移線路判斷、偏離區域判斷、到達特定地點判斷、客流擁擠程度判斷等有利公交運營調度改進的智能判別系統，并為其他系統提供基礎性數據支持。根據智能分析功能生成的基礎性數據，將數據的結果發送到多媒體電視，以人性化的方式播報出來，對語音信息的加載支持動態更新。

3.4.1.6 遠程維護功能

車載終端支持指揮中心遠程修改工作參數，而且能夠支持遠程修改中心IP地址和端口號，同時支持通過GPRS修改其它工作參數。

車載終端支持遠程軟件升級。

3.4.1.7 狀態信息上報

在車載設備上，有一定的消息按鈕用以提供車輛的狀態信息，當車輛處于某狀態時，駕駛員可按下相應的按鈕，將此信息傳輸?shù)秸{(diào)度中心，調度中心收到短信息后發送應答提示。短信息包含乘客滯留、服務糾紛、車輛故障、事故、報警、道路堵塞、通話請求等。

3.4.1.8 設備構成

由 GPS 模塊、 GSM 模塊、 CPU 、控制單元、麥克風、揚聲器、串口控制模塊、電源模塊、手柄及天線組成。置于車輛的隱蔽位置，接收車輛的 GPS 定位信息，分析車輛的狀態數據，響應司機的報警控制，并及時準確的將這些信息發送至監控中心。

3.4.2 客流統計設備

客流檢測一直以來是公交企業急待解決的難題之一，它可以作為企業運營成本，企業收入成本的重要的依據，公交行業的應用中，最直接經濟收入來源就是客流，如何能更好的進行客流的統計，將對運營調度、線路規劃、企業決策等各個方面產生直接的影響。

3.4.2.1 主要功能

上車人總數的統計及儲存；

下車人總數的統計及儲存；

車載人數的實時統計；

每日車載人員情況的無線上傳。

3.4.2.2 產品特點

采用主動式紅外線技術進行檢測；

具有方向性，能判斷乘客的方向；

能排除非相關物體的干擾，如行李，雨傘；

自動計數乘客數目；

準確率達到95%；

乘客通過車門的速度與系統無關性；

靜止乘客與系統的無關性；

能有效區分連續、挨近的乘客；

不受燈光與溫度變化的影響；

安裝的簡單性；

3.4.2.3 統計指標

乘客上下車的時間：年月日時分秒；

乘客上下車的數量：人/次；

乘客上下車的位置：某條線路的某個站點；

3.4.2.4 統計模型

建立在公交信息數據庫中建立公交線路表、公交車輛表、公交線路站點表、公交線路分站票價表、公交營運司機表、營運班次表(注：線路的營運方向是雙向的，例如1路車是從火車站到西站是不同方向的線路，所以要區別)。由客流統計儀上報數據給車載終端，車載終端通過無線通信網絡上傳數據到信息中心。假設1路車單趟全程票價為1元。舉例：

1.在始發站客流統計儀上報，上車5個人(車上有5人)；

2.在站點2客流統計儀上報，下車3個人，同時上車6個人(車上有8人)；

3.在站點4客流統計儀上報，下車1個人，同時上車7個人(車上有14人)；

4.在站點5客流統計儀上報，下車4個人(車上有10人)；

5.在站點6客流統計儀上報，上車2個人(車上有12人)；

6.在站點7客流統計儀上報，下車8個人（(車上有4人)）；

7.在站點8（終點站）客流統計儀上報，下車4人（全部乘客）；

根據上下車的人數可以算出單趟營業收入為20元；

3.5 電子站牌功能

電子站牌是樹立在公交各個線路部分站點上的提示系統，系統將滾動顯示，將到達此站的每個車輛的信息 ，為市民等車，乘車帶來方便。

3.5.1 主要作用 3.5.1.1 公交信息顯示

電子站牌隨時與調度中心保持聯系，由調度中心隨時發布最新的公交信息，包括最近班車信息，前方路況信息等，方便站臺上的乘客了解情況；

3.5.1.2 公益信息顯示

調度中心可向電子站牌發送公益信息，向市民宣傳政策信息等；

3.5.1.3 廣告信息顯示

調度中心也可向電子站牌發送廣告信息，取得一定的廣告收益；

3.5.2 設備構成

電子站牌主要由微控制器、顯示單元、無線通信模塊、電源、外殼構成。通過GPRS的通訊方式，從信息中心獲取有關數據傳遞到電子站牌顯示，且與車載終端可以無縫聯接。

3.5.3 主要功能 3.5.3.1 信息顯示

線路服務時段、下一輛車到站時間、距離。日期、時間、溫度、濕度、時間、噪音分貝數、廣告信息、政府及其他單位的市民通知等；

3.5.3.2 狀態上傳

向監控中心上傳工作狀態，實現監控中心對電子站牌的遠程監控管理、開關機狀態、通信連接狀態、溫度、預設線路、線路服務時段、電子站牌模擬顯示等；

3.5.3.3 參數設置

可實現本地參數設置、監控中心遠程參數設置。定時開關機時間、報警溫度、自動關機溫度、亮度、滾屏方式、信息切換間隔、線路調整、首末班時間等；

4. 方案特點 4.1 靈活的運營能力

系統為各子公司用戶和總公司用戶分配一個唯一賬號，便于系統統一管理和后續擴展網上自助服務等業務；

各分公司可以在總公司監控下靈活管理；

采用智能化報表系統，方便的定制各類統計報表，為運營決策提供可靠依據。

4.2 分布式的組網模式

信息中心共建一套智能調度管理系統，通過分區域管理實現分級運營和管理；

各分公司分布建設調度管理系統，支持各分公司分級運營的管理模式；

系統具有靈活的多用戶權限管理支持能力，總公司可以自由選擇按區域或按數據來源區分不同的數據下發授權。

信息中心建立后各公司之間根據所授權限可以共享和同步數據。

4.3 大容量、高性能

同時支持1萬個以上終端的接入；

調度指令和定位信息相應時間<3S。

4.4 高效的可靠性機制

采用先進的C/S（C++）和J2EE（Java 2 Platform Enterprise Edition）框架混合模式技術；

使用成熟的Jboss/WebLogic服務器商用平臺，系統的安全、事務、通訊、負載均衡等系統級處理均由商用平臺完成；

系統之間的互聯互通消息采用重傳確認機制；

提供應急處理子系統，當網絡出現故障時，各用戶終端可以啟用應急運營系統處理各種業務；

4.5 專業的安全保障

操作員登錄系統進行嚴格的身份驗證；

系統操作權限和數據訪問權限的控制；

提供完善的日志管理，詳細記錄操作員執行的每個操作信息和數據信息。

4.6 方便的管理維護

可以通過遠程登錄系統進行維護

基于C/S和B/S框架的混合多層結構，通過簡單客戶端頁面制作便可滿足各種客戶化需求，而不影響核心模塊。

4.7 良好的可擴展性

獨立的接口適配層設計，易于實現與其他系統間的接口；

增加互聯接口無需更改核心業務邏輯，從而確保系統穩定運行。
