主頁（http://www.130131.com）：一個LTE寬帶多媒體集群系統

隨著社會經濟的發展和信息技術的進步，各行業對高清視頻監控和海量物聯數據傳輸?shù)男枨笕找嫱怀�。集群和寬帶接入的共網化、寬帶化成為市場需求的主流，以大帶寬、高速率、全I(xiàn)P為突出特點的LTE寬帶集群非常符合市場需求，正引領集群通信進入嶄新的時代。

從2008年始，中國普天在業界率先采用TD-LTE技術體制研究和開發滿足政府、公共安全以及企業專網需要的寬帶集群無線專網。近年來中國普天獲得了多項國家重大專項和電子信息產業發展基金的支持，LTE寬帶多媒體集群系統在短時間內得到了長足的發展和進步。

一、WiTRA系統介紹

普天LTE寬帶多媒體集群系統，簡稱WiTRA(WideBand Trunked Radio)，以第四代移動通信技術TD-LTE為核心技術，將TD-LTE的高速率、大帶寬與數字集群技術中的資源共享、快速呼叫建立、指揮調度等特點進行融合，是一個集語音、數據、視頻為一體的新一代寬帶多媒體數字集群系統。

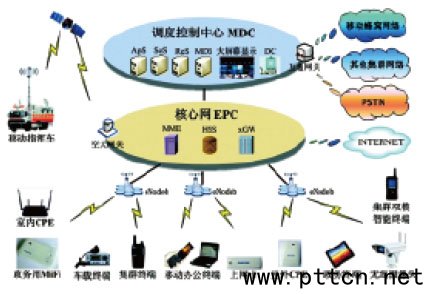

圖1 WiTRA的原理應用圖

TD-LTE代表著當今世界移動通信產業的最先進水平，采用OFDM、MIMO和扁平化網絡架構等技術，系統峰值速率下行100Mbps、上行可達50Mbps，是TD-SCDMA的幾十倍;系統具有很好的擴展性，可以和其他現有的網絡互聯互通;不同廠家的設備之間可兼容;同時TD-LTE具有明確的技術演進方向，由中國主導，包含大量中國專利，得到了廣泛的國際支持。

WiTRA系統架構以LTE系統架構為基礎，分為終端、接入網、核心網、調度控制中心和操作維護中心5部分。系統采用模塊化、可配置、可裁剪的設計思想，可實現靈活配置和部署。在寬帶接入方面，WiTRA系統實現了正交頻分多址(OFDMA)技術、多入多出(MIMO)技術、智能天線、同頻組網、TDD時分雙工、全I(xiàn)P網絡架構、動態資源分配、自適應調制、空口頭壓縮、光纖拉遠、綠色節能等十多項關鍵技術，有效提升了系統容量、性能，降低了運行成本。在集群通信方面，WiTRA系統具備6大特性，包括：快速呼叫建立、調度呼叫控制、安全加密機制、服務質量保證、故障弱化和脫網直通。

二、WiTRA系統支持的業務

◆基本業務：語音單呼、可視單呼、語音組呼、可視組呼、廣播呼叫、短數據、電話互聯業務;

◆補充業務：遲后進入、動態重組、遙暈/遙斃/復活、強插/強拆,全呼、預占優先級呼叫、緊急呼叫,縮位尋址、環境偵聽、無線靜默、縝密監聽,調度員授權呼叫,調度區域選擇,限時通話,包容呼叫、多通話組掃描、講話方號碼顯示、呼叫報告、呼叫保持、呼叫禁止、呼叫等待、呼叫轉移等;

◆增值業務：多媒體消息(MMS)業務、流媒體業務等;

◆綜合應用業務：高速數據業務、GIS指揮調度、故障弱化、脫網直通、應急通信、物聯網業務和移動互聯網業務等。

三、WiTRA的系統特點

作為新一代集群系統，與現有窄帶數字集群通信系統和目前應用比較多的高速專網技術Wi-Fi、WiMAX等相比，WiTRA LTE寬帶多媒體集群系統具有更大的信道容量、更高的頻譜利用率、更強的抗干擾能力、更好的傳輸性能，以及低成本、可伸縮、可配置的全I(xiàn)P無線多媒體網絡架構，可充分滿足大容量、大帶寬、高速率、高頻譜利用率的現代集群通信網絡的需求。具體來說，WiTRA系統有以下幾個顯著特點：

1.大帶寬、高速率，豐富的多媒體集群業務

WiTRA系統可工作在1447MHz～1467MHz或1785MHz～1805MHz兩種20M帶寬頻段上，峰值傳輸速率上行30Mbps，下行可達80Mbps。WiTRA系統充分利用TD-LTE大帶寬、高速率的突出優勢，在同一集群系統上可同時提供語音、數據、視頻多種應用。在支持傳統語音集群業務的基礎上，針對客戶日益增長的多媒體業務需求，擴展支持可視組呼、視頻調度、高清視頻監控、視頻會議等大流量的多媒體視頻應用業務，以及海量無線數據采集、高速數據查詢、網絡瀏覽、移動辦公、定位服務等數據類業務。

2.呼叫建立時間短，接續快，時延小

LTE的扁平體系架構可有效支持實現集群呼叫時延小的客戶需求，時延指標達到組呼建立小于500ms，話權申請時延小于200ms，視頻對講端到端時延不超過1s.

3.單基站覆蓋半徑大

市區覆蓋1km～3km，郊區覆蓋3km～5km，農村覆蓋5km～15km.

4.頻譜效率高

WiTRA頻譜效率大于3.5bps/Hz，同時支持同頻組網，支持5MHz、10MHz、15MHz、20MHz可變帶寬，支持上下行時隙配比可調，組網靈活方便，可靈活應對專網不同的應用需求。如針對上行數據量明顯大于下行的數據采集類專網，可利用3∶1的上下行配比，把更多的資源分配給上行數據傳輸，最大限度地優化傳輸性能。

5.海量實時用戶

單核心網支持400個基站，同時在線終端100萬個。

6.網絡可靠性高

具有強故障弱化和抗毀能力，可快速機動搭設專網，應對突發自然災害、重大事件。

7.高度的安全防護能力

WiTRA系統采用3層安全加密體制，支持終端鑒權、空口加密和端到端加密，可對語音、數據、視頻實時加密，滿足公安、政府部門等關系到國家安全的專網的特殊安全要求。

8.支持高速移動

理論最高速率可支持350公里/小時，可滿足高速移動專網領域的特殊要求。

9.支持長期演進

WiTRA系統在技術方面可跟隨LTE技術發展進行長期演進和規劃，在發展前景方面更易長久支持市場需求，容易形成統一標準，擴大市場供應鏈，實現多廠商供貨、多方共贏。
