基于專用芯片的PDT集群系統解決方案

時間：2012-05-29　來源：中國集群通信網　作者：秩名　點擊：次

主頁（http://www.130131.com）：基于專用芯片的PDT集群系統解決方案

PDT聯盟成員杭州宏睿通信技術有限公司針對PDT空口標準推出HR_C5000集群終端專用通信芯片及HRM_500中繼臺基帶處理板產品，為國內首家提供完整PDT系統專用芯片解決方案的公司。

基于HR_C5000芯片，宏睿提供PDT整機解決方案（HR_A501），支持用戶進行PDT、MPT1327集群協議的開發，滿足警用集群通信需求；提供中繼臺基帶處理板（HR_M500），方便用戶進行轉信臺和基站的設計。

HR_A501解決方案能進行數模兼容集群終端的應用開發，支持MPT1327協議開發，支持PDT協議的二次開發及加密通信。

HR_M500采用收發模塊分離設計，具有良好的擴展性，支持IP互聯、集群的開發需求，符合PDT的中繼協議設計，支持單頻、雙頻中繼，兼容模擬中繼應用，支持語音、數據的監控和主動發送。

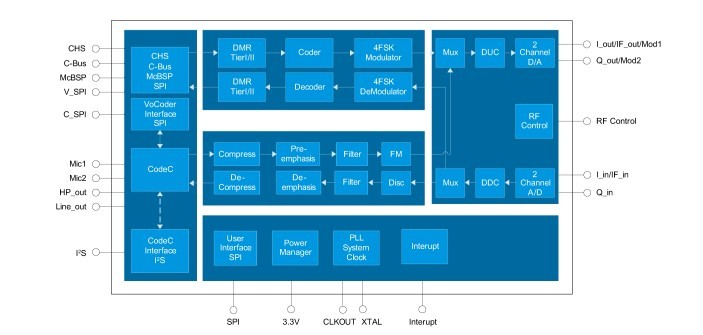

集群終端專用通信芯片（HR_C5000）

概述

集群終端專用芯片，兼容數字、模擬對講應用，內置高性能的4FSK調制解調器、信道編解碼和標準協議處理器，具有高性能、高集成、低功耗特性；射頻接口豐富，支持多種模擬射頻通道，兼容原有模擬對講機射頻通道；無縫對接多種聲碼器；芯片集成符合DMR Tier I/II標準完整協議棧，采用物理層、數據鏈路層和呼叫控制層三層開放設計，用戶可利用芯片二層協議接口進行PDT協議或自定義協議的開發，滿足高端應用需求；適用于數字對講終端、專用集群終端以及低速數據、話音傳輸終端應用，支持中繼和無中心方式下的終端應用。

特性
符合ETSI TS 102 361 Tier I/II標準的協議設計，支持PDT標準協議棧開發
支持物理層、數據鏈路層和呼叫控制層獨立控制
采用TDMA技術，支持全雙工、半雙工語音、數據通信及數話同傳業務
支持IP數據業務
支持單頻、雙頻中繼
支持4.8kbps和9.6kbps數據傳輸
調制解調及信道編解碼
高性能4FSK調制解調
集成協議規定的信道編解碼器
聲碼器支持
無縫對接AMBE3000、AMBE1000、CMX638等聲碼器，由HR_C5000自動完成對聲碼器的配置及與聲碼器交互數據的控制
提供標準SPI接口，支持SELP聲碼器，用戶也可靈活選擇支持SPI接口的聲碼器，為數字話音錄音、回放及提示音輸入提供接口
支持數字話音加密
射頻接口
發送射頻接口采用單端輸出，支持基帶IQ、中頻IQ、中頻、兩點調制
接收射頻接口采用差分輸入方式，支持基帶IQ、中頻IQ、中頻
發送信號偏置、幅度大小可獨立調節
模擬FM
支持12.5kHz/25kHz信道通信
支持加重、去加重
支持壓縮、解壓縮
內置高性能IP
集成高性能ADC/DAC
DC-DC，采用3.3V單電源供電
高性能PLL，集成聲碼器時鐘輸出
高性能CodeC，支持兩路差分Mic輸入和兩路Line_out輸出
性能指標

參數	條件	值			單位
參數	條件	最小值	典型值	最大值	單位
功耗（兩點發送、中頻接收）
P	休眠		5		mW
P_detect	盲收		39.2		mW
P_tr (中國集群通信網 \| 責任編輯：陳曉亮)
