主頁（http://www.130131.com）：烽火海洋網絡海底通信解決方案

烽火海洋網路設備有限公司（以下簡稱烽火海洋）是光通信領導者烽火科技的全資子公司，位于廣東省珠海市高欄港經濟開發區。海底光纜是國際信息化發展的主要載體，承載了互聯網、語音、跨國公司專線等90%以上的國際通信業務。當前海洋通信領域由歐洲、美國、日本的企業主導，承擔了全球80%的海纜市場建設。

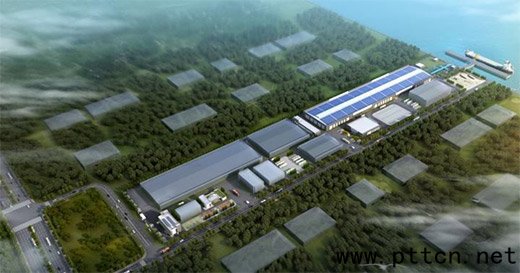

烽火海洋網絡設備有限公司珠海高欄港廠區

為實現"海洋強國戰略"，烽火海洋肩負使命扎根在珠海高欄港經濟區，烽火海洋早早布局海洋產業，專注于超遠距離通信及海底觀測網的通信技術和裝備，打造"智慧海洋"，助力"海洋強國"建設，為海洋通信提供全系列產品、并提供海洋網絡全面解決方案，為世界各國"互聯互通"提供新選項。

自公司成立以來，烽火海洋依托母公司強大的研發能力，致力于海洋通信系統開發，不斷加大科研投入和自主知識創新，目前已經掌握了海底光纜制造的核心技術,擁有了獨立自主知識產權的岸端設備、海底光纜、海底光中繼器、海底光分支器、水下接駁盒等產品，為用戶提供一站式服務體驗。烽火海洋的最終目標是，在海洋產品集成的基礎上聯合國內相關海洋企業，培養本土化的海洋工程施工、維護能力，形成看齊國際巨頭的綜合實力，成為代表中國海洋網絡水平的領先企業，為全球用戶提供全方位的海洋網絡產品與集成服務。

"一帶一路"戰略的提出建設，為中國企業帶來了"走出去"和"走向深海"的政策東風。"互聯互通"是"一帶一路"戰略的前提條件，烽火海洋除了提供海洋產品以外還能提供桌面研究、路由規劃、調查及許可、施工等相關配套服務。擁有有中繼海纜通信系統、無中繼海纜通信系統、海底觀測網系統等全套海底通信解決方案。

有中繼海纜通信系統解決方案--

SLTE岸基傳輸+ PFE遠供電源+RPT光中繼器+ SLM海纜監控 + SOFC海底光纜

有中繼海纜通信系統是指海光纜中含有向中繼器饋電的導體和水下設有有源中繼放大器的系統，這種有中繼海纜傳輸系統適合超遠距離傳輸，系統的端到端傳輸距離可超過10000km。

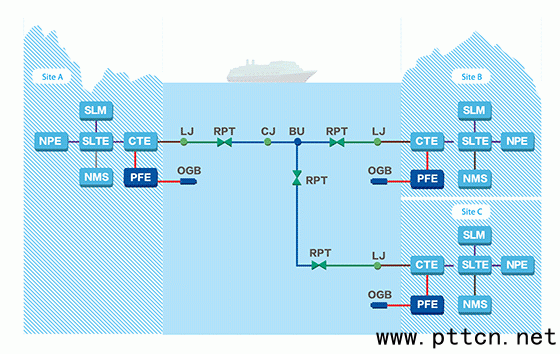

烽火海洋有中繼海纜通信解決方案

在互聯網時代，海纜取代衛星成為首選的傳輸方式。2015年，全球超過97%的數據流量通過海底光纜傳輸，支持超大容量、超高速增強型岸基傳輸100G/400G OTN光傳輸產品成為趨勢。烽火通信明星產品FONTS系列的SLTE產品支持48/96波平滑升級、最大單波速率100Gb/s、最大傳輸容量9.6Tb/s，光層提供光通道、光復用段、光線路1+1和1:1電信級完備保護，提供豐富的OTN開銷，靈活的監控方式，具備OTN、MSTP、PTN多重功能促進網絡扁平化，支持1588V2時鐘協議，OTN+PTN混合組網提供時間同步，也可為水下外接觀測設備提供時鐘源信號。并且支持點對點、鏈形、星形、環形、環帶鏈和網狀組網等。

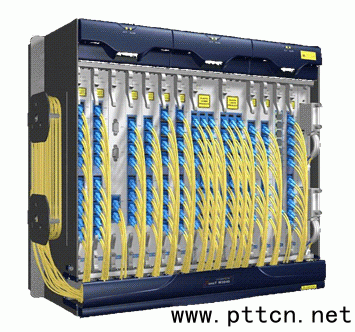

烽火FONTS 系列SLTE傳輸設備

而在長距離傳輸中，光信號會衰減，因此在主干纜較長的海底傳輸網中，需要配備中繼器，兩個有源中繼器的間距約為70-120km。烽火海洋中繼器FH-RPT-02設備壽命為25年，最大使用水深超過8000米。烽火海洋選用高強度優質鈦合金制作抗壓筒，抵抗超高水壓和海浪沖擊；通過優化設計，避免與鈦合金接觸的其他金屬的電偶腐蝕，全面提升整體結構的兼容性和可靠性。中繼器內部光電單元全部采用宇航級高可靠性器件，配備相應的防水吸氫裝置，提升系統可靠性。科學合理的工業設計，可大角度彎曲，滿足水下埋設施工工藝。

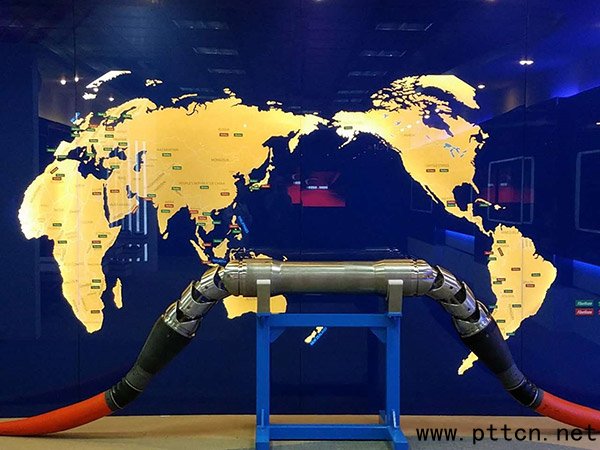

烽火海洋光中繼器FH-RPT-02

岸基設備通過PFE超高壓1-15kv直流供電設備通過含導體的海纜，向遠海中的中繼器進行供電，電流通過海水形成回路，采用雙端供電方式保證RPT中繼器不因供電中斷而停止工作。

一般海纜通信系統的建設成本和維護成本是相當高的，為保證海纜在海底復雜海況下正常布放與使用，避免漁業、船錨的破壞，海底光纜需要滿足強抗拉、耐腐蝕、高可靠性等要求，其制造工藝及行業標準也是極其嚴苛的。根據海纜的工作環境和敷設條件，海纜大致可分為輕型纜（LW）、輕型保護纜（LWP）、單鎧纜（SA）、雙鎧纜（DA）和巖鎧纜（RA），通常輕型纜可適用于水深5000~8000m的拋設；輕型保護纜可適用于水深3000~5000m拋設和700m水下的淺埋；單鎧纜可適用于水深2000m的拋設和1000m水下的埋設；雙鎧纜可適用于水深1000m的拋設和500m水下的埋設；巖鎧纜可適用于水深500m的拋設和50m水下的埋設。烽火海洋擁有從深海到淺海的全系列海纜產品生產能力，除了以上幾點物理特性的同時還具有超低光損、耐超高壓、超低電阻、超強絕緣這"四超"的特點，保證海纜25年的使用壽命。

烽火海洋海纜產品

為了監測施工質量以及后期海纜的日常維護，烽火海洋自主開發了SLM海底線路檢測設備FONST5000S，通過Coherent-OTDR技術，能夠遠程檢測光纖狀態、海底放大器以及系統整體傳輸狀態，并將檢測的所有信息統一上報給岸基傳輸綜合網管系統，方便操作人員輕松查詢所需信息。海底線路監控系統有在線性能檢測和離線故障定位兩種工作模式：在線性能檢測模式能在線檢測中繼器的性能，幫助用戶了解整個系統的狀態；而離線故障定位模式能輕松定位故障點的詳細位置，無需額外購置昂貴的OTDR設備，定位信息不僅包括跨段信息，而且可以得到從CLS到故障點的精確距離。

FONST5000S

無中繼海底光通信解決方案--

SLTE岸基傳輸 + SLM海纜監控 + ROPA遙泵放大 + SOFC海底光纜

無中繼海纜通信系統，是指海纜中可不含導體和水下不設有源中繼器的系統。無中繼海纜通信系統與有中繼海纜通信系統所使用的設備基本一致，兩者最大的區別在于無中繼海底通信系統無需采用岸基供電設備對海底中繼器進行供電，而采用岸基ROPA遙泵放大器對光信號進行放大。

無中繼海底通信解決方案主要適用于陸地與島嶼間、或沿海城市間距離較短的通信路由，無中繼海纜系統基本上由水下設備和岸上設備兩大部分組成。水下設備由連接系統登陸點之間的光纜組成。包括相關的光纜互聯設備，如光纜及分支接頭。岸上設備主要包括傳輸設備。一般傳輸距離可達到400km左右，若采用烽火當前最先進的超低損光纖技術、ROPA遙泵放大器以及烽火第三代OTN傳輸技術如分布式拉曼放大DRA和前向糾錯FEC等，可使傳輸距離得到進一步提升。

烽火海洋制造的ROPA遙泵放大器采用摻鉺光纖EDFA放大技術，可使端到端單跨最大傳輸距離達到500km以上。

ROPA遙泵放大器

海底光纜觀測網--

SLTE岸基傳輸 +SLM光纜監控 +FPE遠供電源+ SOFC海底光纜 +iBU智能分支 + NODE主接駁盒 + SIIM次接駁盒

海底科學觀測網是國家重大科技基礎設施建設項目,將在我國東海和南海分別建立海底觀測系統，實現中國東海和南海從海底向海面的全天候、實時和高分辨率的多界面立體綜合觀測，為深入認識東海和南海海洋環境提供長期連續觀測數據和原位科學實驗平臺。對整個海底科學觀測網進行監控，實現對獲取的東海和南海數據進行存儲和管理。從而推動我國地球系統科學和全球氣候變化科學的前沿研究，并服務于海洋環境監測、災害預警、國防安全與國家權益等多方面的綜合需求。觀測網系統的建立，除了科學研究之外，還能夠?qū)ζ渌�生產應用部門--如地礦、測繪或者海洋權益、國防安全等--產生輻射作用。烽火海洋觀測網解決方案助力海底觀測網基礎建設，制定更加嚴格的水下長期設施保護的有效措施，能夠使得整個系統在水下長期運行。

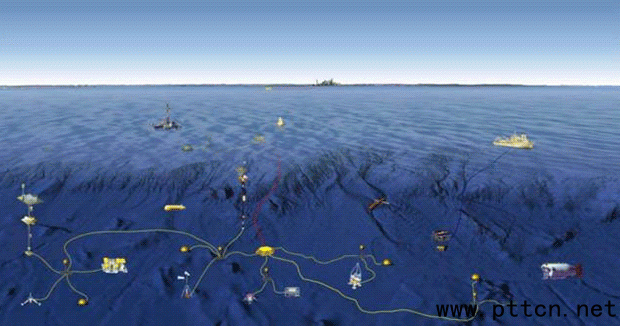

海底觀測網示意圖

烽火海洋支持的恒流、恒壓系統觀測網的全套解決方案針對目前歐美觀測網項目中比較流行的恒壓大功率組網方式，烽火海洋的解決方案是采用FONTS5000 SLTE作為岸基終端設備對觀測網數據進行接收及發送處理，時鐘設備產生的系統同步時鐘信號與觀測信息一起承載于同一波長通道進入光纜終端傳輸設備，多路波長信號通過波長復用后，進入海底光纜觀測系統中傳輸。岸基遠供PFE電源設備產生10KV超高壓通過海底光纜向水下設施供電。對于長距離觀測網主干線路可通過支持恒壓方式的中繼器執行光信號中繼放大功能。

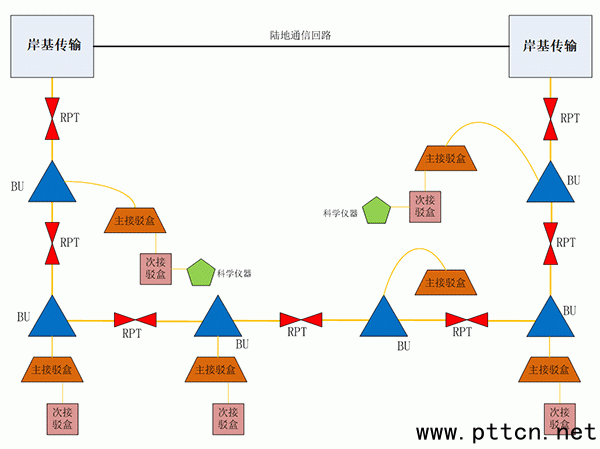

烽火海洋觀測網解決方案

烽火海洋智能分支器iBU FH-BU-02支持10KV恒壓供電方式組網，支持智能電切換功能，承擔電能和光信道的分配和傳輸功能；通過OADM技術實現主干線路通信波導的直通及觀測網波長通道的上下；這款分支器還具備電源隔離保護功能，能在電源故障時對主干線路實現保護。

智能分支器iBU FH-BU-02

烽火海洋生產的水下主接駁盒FH-BJ-01將岸基傳來的電能進行轉換，然后分配給不同的觀測設備使用，使用行業內特有的水下OTN傳輸技術，平滑、高效地將岸基站傳來的信號發送給連接在其上的觀測設備，并將觀測設備采集的數據傳給主干海纜并送到岸基站；該接駁盒具有耐高壓、耐腐蝕，支持水下光/電濕插拔接口，支持FE/GE、2.5G等多種速率接口,也可提供帶內及帶外的1588v2時鐘，為各種科學觀測平臺提供良好對接。接駁盒自身支持多種環境監控單元，可對各種海洋環境進行實時監控；在結構上采用獨特設計，為施工維護帶來便捷。

主接駁盒FH-BJ-01

同時烽火海洋生產的次接駁盒FH-SBJ-01設備，支持0-48V供電及多種窄帶數據接口。水下觀測設備可通過連接線纜和濕插拔接口與次接駁盒連接；水下接插件需由水下ROV機器人插拔接駁。烽火海洋可以提供水下ROV機器人對水下觀測設備的投放、安置和維護施工。

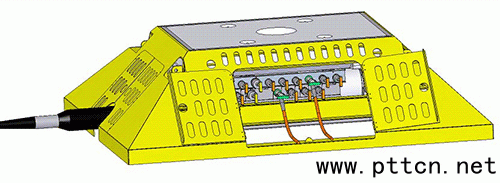

次接駁盒FH-SBJ-01

作為國內唯一一家能夠提供海洋通信全套解決方案的企業，烽火海洋將會為中國的海洋發展提供極大動力。烽火海洋愿與社會各界攜手，為用戶提供海洋通信、海洋監測等解決方案，通過實現祖國的海洋夢托起中國夢。
