主頁（http://www.130131.com）：中達電通DLP大屏提升山西五里堠煤礦數字化信息管理

　　項目背景:

　　山西潞安礦業是山西省七大煤炭企業集團之一，是以煤為基、多元發展的能源企業集團。 截止2013年底，潞安集團資產總額1442.8 億元。2013 年煤炭產量8878 萬噸，營業收入1985 億元，實現利潤6.02 億元。在2013 年世界500 強排行榜中，潞安集團首次跨入并排名430 位。潞安集團左權五里堠煤業公司是根據山西省人民政府煤礦企業兼并重組整合工作精神，由潞安集團和華能國際電力股份有限公司共同出資整合左權龍泉冶金鑄造有限公司成立的新公司，2009 年9 月簽署整合協議，11 月6 日全面接管。新公司建設初期，公司領導將煤礦的生產安全擺在第一位考慮，為保證生產運行的安全性和經濟性，需要調度管理人員隨時、準確、全面地掌握生產過程各環節的運行狀態，預測和分析設備的運行趨勢，對生產各環節中發生的問題作出及時準確的處理，通過多角度全方位的監控管理提高開采能力，保證生產質量，更重要的是對井下作業突發事故起到監控及預防的作用。而這些都有賴于調度指揮中心對各類監控信息的直觀顯示。

　　項目方案:

　　煤炭行業大屏幕系統應用的主要顯示信息包括監控計算機/工作站圖文信號、高分辨率GIS地理信息、工業電視監控視頻信號等。GIS地理信息在煤炭企業井下定位、人員定位等安全監控方面具有重要的作用，覆蓋煤礦井下及地面生產系統主要場所的大量攝像頭為煤礦的可視化監視提供信息。中達電通針對煤炭企業需求將如何實時處理和顯示數目眾多的監控計算機、工作站信息和監控視頻信號，如何滿足高分辨率信息的實時顯示，以及如何滿足多用戶、多平臺控制的需要等做為項目方案設計的出發點，使大屏幕拼接顯示系統更好的應用于煤炭企業調度管理中心、應急指揮中心。

　　傳統多屏圖像控制器是采用基于PCI總線架構的工控機，再插入信號輸入/輸出處理卡。這種圖像控制器的處理能力受制于PCI總線帶寬的限制，遠遠無法滿足煤炭企業對大量工作站/計算機RGB信號的顯示需要。同時，工控機架構的多屏圖像控制器處理視頻信號的能力也極為有限，很難滿足煤炭企業對大量攝像頭視頻信號的顯示需要。

　　中達電通最新推出的全球領先的DVCS全數字化分布式圖像控制系統，采用全新的基于寬帶網絡的分布式架構，由信號輸入模塊、顯示輸出模塊和控制模塊組成，模塊之間通過網絡數據交換機進行連接和信號傳輸，每一路信號均是獨立通道處理和傳輸，因此具有超強的信號接入處理和拼接顯示能力，具有數字化、網絡化、高性能、高可靠性、靈活擴展、綠色環保等優點。DVCS數字化分布式圖像控制系統克服了傳統DLP大屏幕顯示系統的上述諸多應用局限性，為煤炭企業調度指揮中心DLP大屏幕系統提供了最優化的解決方案。

　　項目配置

　　DLP投影顯示單元：DVS-67 SXGA + 36塊

　　內置顯示處理器：36臺

　　視頻處理器： 18臺

　　DVCS服務器：1臺

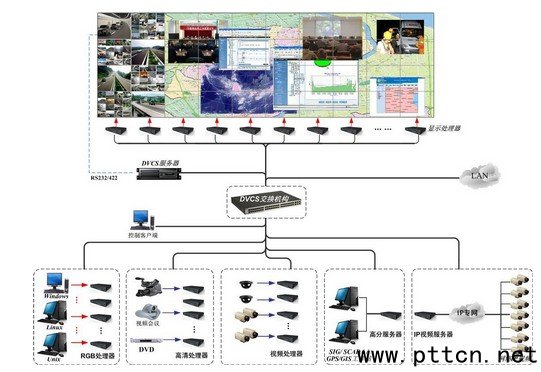

　　圖：DVCS分布式控制系統的DLP大屏幕系統拓撲圖

　　項目總結

　　針對煤礦調度指揮中心DLP大屏幕系統，DVCS分布式圖像控制系統解決方案獨具優勢：

　　(1)超強的計算機RGB信號處理顯示能力

　　DVCS分布式圖像控制系統突破傳統PCI架構多屏圖像控制器的技術瓶頸，可接入的計算機RGB信號及視頻信號的數量幾乎不受限制(取決于網絡交換機規模)，滿足大量計算機RGB信號同時接入及顯示，同時可支持任意拼接規模的大中型顯示墻。整個大屏幕系統的信號處理分散在各個信號處理器中，每路信號經由獨立的處理器單通道處理，因此具有極高速度處理能力，能夠確保所有信號實時顯示。

　　(2)全數字化高品質圖像顯示

　　DVCS分布式圖像控制系統是純數字系統，所有信號的處理及傳輸過程全部采用數字化技術，確保信號沒有噪聲干擾，并可被無衰減傳輸至很遠距離，實現高品質圖像顯示效果。DVCS信號處理器可在信號源處就近安裝，顯示處理器可內置于DLP單元內，使DVI信號連接線纜最短，充分保證信號顯示的高品質。

　　(3)多用戶、多平臺兼容控制能力

　　DVCS分布式控制系統采用B/S架構控制軟件，只需通過IE瀏覽器登錄DVCS服務器即可對大屏幕進行控制管理，支持Windows、Unix、Linux等任何系統平臺的用戶控制端。采用直觀的圖形用戶界面，具有信號源預覽及信號回顯功能�？蓪︼@示內容進行預案設置、存儲和調用，并可設置顯示預案自動定時執行。支持多人同時對大屏幕進行控制管理，支持大屏幕分區管理，支持多級管理權限劃分，支持遠程網絡控制。

　　(4)高度的系統穩定性

　　DVCS分布式控制系統的圖像處理被分布在各個信號處理器進行，某一臺處理器出現故障只影響該路信號或某一單元顯示，并不影響其它處理器的正常工作。同時，各信號處理器均具有超長平均無故障時間(MTBF)，且具有通用性，可簡單快速更換，更換故障處理器不會影響DVCS系統正常運行，新處理器自動添加識別運行，實現真正熱插拔，使MTTR(平均故障維護時間)縮到最短。

　　(5)超強的系統擴展能力

　　DVCS分布式控制系統可根據用戶需要方便靈活進行擴展，增加顯示單元或信號源時，只需增加各類信號處理器的數量即可，不需要更換任何設備，具有傳統DLP大屏幕系統無法比擬的超強系統擴展能力。同時不需要對擴展應用進行二次開發，降低系統擴展費用。

　　(6)綠色環保

　　DVCS分布式控制系統中所有輸入、輸出信號處理器之間的聯接均采用標準CAT網絡電纜，與傳統的模擬信號線纜及DVI光纖傳輸設備相比，極大地降低了調度指揮中心的布線工程量及成本。同時，所有信號輸入/輸出處理器均采用1U的嵌入式設計，功耗僅為10W，節省系統運行成本，節能環保。
