主頁（http://www.130131.com）：大華股份加油加氣站安防系統應用分析 近年來，隨著中國國民經濟的快速發展、交通基礎設施的不斷改善和機動車保有量的快速增加，加油加氣站已成為民眾生活中不可或缺的一部分。加油加氣站的發展對推動市場經濟的發展，完善交通、節約能源發揮了巨大的作用，但是，加油加氣站發展失控也帶來的弊端，由于加油加氣站內儲存的氣和輕柴油火災危險性大，一旦發生火災爆炸，不僅加油加氣站受災，對周圍建筑物也有極大威脅，且隨著加油加氣站從業人員的不斷增加及素質所限，消防安全問題日趨嚴重，成為城鎮發展的新隱患。另外，隨著市場外部條件的變化，加油加氣站在油源、服務、管理、安全和數質量等方面暴露出了較多的問題，以次充好、缺斤短兩、參雜低標號油或不合格油、油品來源不明等事件時有發生，多次受到了新聞媒體的曝光和消費者的批評，造成了惡劣的社會影響。 加油加氣站在生產過程中要注意三個方面的安全：一是工作設備本身的生產運營狀況；二是監管卸油卸氣、加油加氣動作中的合規操作；三是周界防范報警系統，以防止非相關人員的侵入進行偷盜和破壞活動。 為了加油加氣站的正常運行、安全生產，需提供建立一個融合性的安全防范系統，實現現場數據和設備信息的實時采集和數據分析、指令的遠程下達以及對設備的控制等功能，提高應急反應處理能力和全面保護生產、員工及周邊的安全，為整個加油加氣站的正常運行和指揮調度提供準確及時的第一手資料。 加油加氣站安防系統建設目標 加油加氣站安防系統建設，目的是實現對加油加氣站進出車輛情況、收費情況、設備運行情況、加油加氣站工作情況、站房內銷售情況以及財務室情況進行實時監視，并能實現實時應急報警、語音對講及廣播。 該安防系統是一個集日常生產管理、安全防范、事故防范以及事故發生時應急救援指揮為一體的綜合動態安全視頻監控系統。能提升危險源監測預警和事故隱患排查、治理能力，把事故隱患消滅在萌芽狀態，從而達到杜絕及防范事故的發生；同時為事故救援提供及時、準確的救援信息，大大提升事故救援能力，最大限度的減少事故損失。 在加油加氣站安裝安全生產視頻圖像信息收集設備，對加油加氣區、收費區、出入口、卸油口油罐區、站房內等相關區域進行實時監控，并把視頻圖像信息上傳市監控中心，再通過市監控中心上傳到省監控中心。若為一級管理模式，則直接上傳一級管理監控中心。 系統后臺在分公司及省公司建設安防視頻監控系統平臺，對接入的視頻監控圖像及報警信息實時監控，對報警信息提供聲光報警功能，并實現語音對講及廣播功能。 加油加氣站安防系統需求分析 在全省多家加油加氣站建設安防系統，并把相關加油加氣站視頻圖像、語音、報警信息一起通過網絡或?qū)＞�傳輸?shù)礁鞴茌牭牡丶壥斜O(jiān)控中心，市監控中心再上傳至省監控中心。若為一級管理模式，加油加氣站端信息直接上傳省/市監控中心。 加油加氣站視頻數據通過本項目建設的通信鏈路，上傳地級市監控中心及省監控中心,監控中心也可查詢加油加氣站保存的錄像、對攝像機進行相關控制，并實現各級雙向語音對講及廣播功能。 能實現對各加油加氣站、各地監控中心、重點區域圖像接入和整合的功能，省市監控中心按實際需求部署視頻綜合管理平臺，對所有接入的視頻數據統一管理。 能實現應用報警功能，當加油加氣站發生緊急事件，工作人員按下報警按鈕，能能將報警信息上傳應急監控中心，在監控中心實時聯動視頻圖像，并進行短信、郵件告警，現場聲光告警。 實現多級用戶管理，滿足省、市多級監控中心的使用需要。 實現視頻共享，和總公司共享視頻信息。 系統能實時接入及現場移動指揮車輛實時視頻信息和單兵作戰系統設備的實時視頻接入功能。 系統能提供手機監控實時視頻監控功能。 加油加氣站安防系統設計例舉 加油加氣站安防系統，目前主要有三個系統組成，視頻監控系統、報警系統、語音系統。 詳細系統建設情況如下： 1、系統結構描述 系統整體架構拓撲圖如下所示：
圖表1系統總體架構示意圖 系統主要分成加油加氣站視頻監控系統層、地級市監控中心層、省級監控中心層三個層次。 加油加氣站視頻監控層主要有加油加氣站視頻監控、報警系統、語音對講、油罐車車載視頻接入四部分組成。 地級市監控中心層主要完成所轄區內所有加油加氣站視頻監控系統的接入。 省監控中心層主要完成所轄區內所有地級市監控中心視頻監控系統的接入及省監控中心所在地級市所有加油加氣站視頻監控系統的接入。 2、系統組成 加油加氣站接入平臺設備 加油加氣現場監控系統負責完成前端的音視頻信息、告警信息的采集、緩存、編碼、存儲及發送等功能，并可接受來自網絡的控制指令。 現場安防系統建設建議采用全數字化方式，主要包括如下設備：高清網絡攝像機、NVR網絡硬盤錄像機、報警輸入輸出設備、語音對講設備等。 加油加氣站安防系統結構示意圖如下：

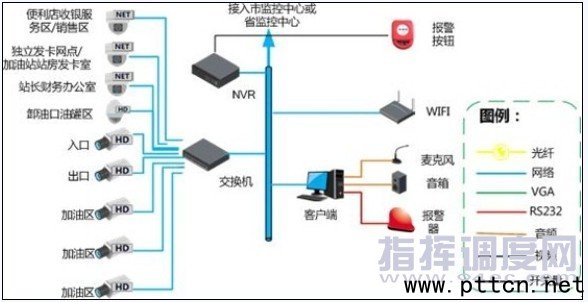

圖表2加油加氣站安防系統結構圖
|
