主頁（http://www.130131.com）：短波天鏈中繼系統實現對講機百公里遠程互通

手持對講機在野外無網地域只能通幾公里，在山區則受地形障礙限制存在大量盲區。天鏈中繼站正是為解決這些難題而設計，它依靠短波電離層反射無障礙傳播特性，可供相距數百公里的對講機直接互通。天鏈中繼站由短波電臺、超短波電臺、專用中繼機組成。使用時在兩地各設一部中繼站，超短波臺即可異地對講，還可通過專用手咪監聽和插話。天鏈系統提供80組中繼編碼，可供多地超短波網互通，另備19組轉接編碼用于短波端站電臺接入。

一、天鏈中繼系統概述

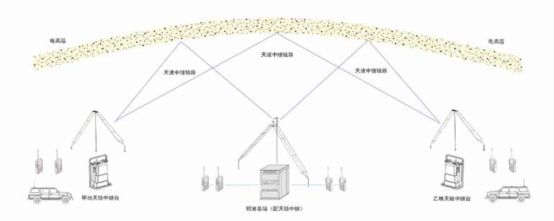

短波信號主要依靠電離層反射傳輸，距離超遠，抗毀能力強，一直是軍事、應急、海上、荒漠山區的基本通信工具之一。天鏈中繼是短波的擴展應用，主要用途是為兩地對講機搭建數百公里天波鏈路，實現異地直接對講，并支持短波臺和超短波臺互通。對于缺少通信網絡的海上及陸上荒僻地區，其應用價值不言而喻。系統設備非常簡單，在短波電臺上掛接中繼機和超短波對講機即可組成天鏈中繼臺。

各種語音互聯設備在接入短波信號時，都面臨共同的技術難題：可接入較強短波信號，難于接入伴隨強噪聲的弱信號；操作繁瑣；延時長；不能識別電臺身份。天鏈中繼的核心技術是利用特殊編碼識別上線和下線信號，無須任何附加操作，收發延時極短可忽略不計。天鏈系統從根本上解決了這些問題：

在弱信號條件下呼通率接近100%，在微弱信號條件下也能保持高呼通率。

經中繼的對講機話音質量優于短波電臺本身。

話音延時短，對講機收發連貫；

既通既掛：按下對講機PTT自動上線，松開PTT自動掛機，無須人工發送指令，操作簡便。

杜絕外網信號和強噪聲誤接入擠占信道；

可選接多部中繼臺，實現多地互通。

客觀上短波信號不夠穩定，需要選擇頻率，但經驗表明在三百公里內短波可通頻率相對固定，信號較穩定，加之天鏈中繼對短波信號質量只要求“2分”（在強烈噪聲中可辨識對方話音）即可建鏈，因此接通率很高，建鏈后對講機的模擬話音略帶噪聲，數字話音完全無噪聲。

二、支持多種超短波通信系統

新維科麥的WTU-7000中繼機可以配接150MH頻段、350MHz頻段、450MHz頻段的模擬或數字制式超短波臺，只需分配一部手臺或車臺作為中繼通道機（不同型號超短波臺的接口形式不同，連接中繼機須做適配）。模擬對講機經中繼后聽到的話音帶有短波噪聲，但經消噪處理后噪聲極大減弱或消除。數字對講機經中繼后無噪聲。

單兵中繼采用5W對講機做通道機，若天線架高4米，本地通話半徑超過10公里�；�站或大型車輛采用25W以上超短波臺做中繼通道機，配合高架天線，本地覆蓋范圍更大。中繼機可選配專用手咪用于監聽和插話，同時替代短波臺和超短波臺的手咪與外圍臺通話。

三、天鏈中繼系統的短波電臺

在天鏈系統中，短波電臺分為中繼通道機和端站。短波通道機是中繼站的基本組成部分，常配用寶麗4050、2050等自帶消噪功能的專業短波電臺，中繼后的語音質量和轉接成功率優于普通短波電臺。參加天鏈中繼的短波端站電臺須安裝專用碼板，可與網內中繼臺和對講機互通。天鏈中繼機可用于國產軍用電臺或其它多種廠牌短波電臺。

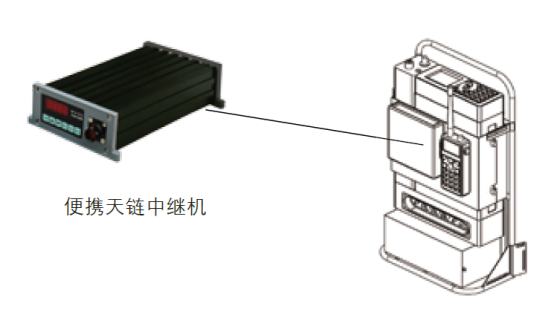

四、便攜式天鏈中繼機

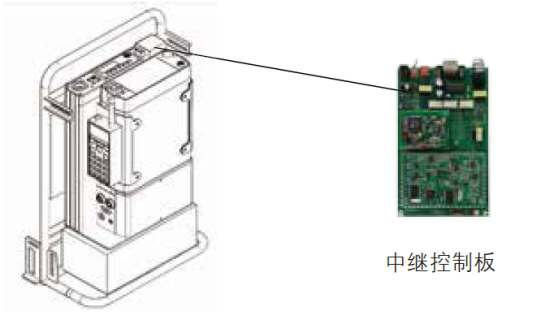

單兵臺和小型車輛通常配裝便攜式中繼機，如果內部有位置也可以配裝內置式中繼板。單兵中繼臺多采用4050-M、2050-M等雙模單兵臺做中繼載體，是因其具有普通背負臺不具備的優勢：

①最大發射功率125W，可提供高質量短波通道，普通25W小功率背負臺通信距離近，不宜用做中繼通道機；

②大容量鋰電池可保證頻繁轉接所需能源；

③設備結構便于安裝中繼機和對講機。

用5W手持對講機作超短波通道機使單兵中繼臺設備簡單輕便。隨配的4米伸縮桿不僅架設短波天線很方便，還可抬高對講機天線，使超短波的覆蓋地域數倍擴大。

五、嵌入式天鏈中繼機

嵌入式天鏈中繼機由分離的主板和控制面板組成，主要用于系統集成設備，可與短波通道電臺安裝在同一個19寸機箱內，插入基站或指揮車的系統機架。嵌入式中繼機的面板結構和功能與便攜中繼機相似。

天鏈中繼站由短波電臺、超短波電臺、專用中繼機組成。使用時在兩地各設一部中繼站，超短波臺即可異地對講，還可通過專用手咪監聽和插話。手持對講機在野外無網地域只能通幾公里，在山區則受地形障礙限制存在大量盲區。天鏈中繼站正是為解決這些難題而設計，它依靠短波電離層反射無障礙傳播特性，可供相距數百公里的對講機直接互通。
