主頁（http://www.130131.com）：WD-6200/6300中短波相關干涉儀測向系統

頻率范圍500kHz ~ 40 MHz                               基于DDC的寬帶數字接收模塊
高靈敏度                                                          對短時信號有效（WD-6300）
使用SSL加密協議傳輸目標定位信息                典型測向精度優于２度（標準差）
共用參考信號進行相位相干                              可與其它干涉儀相關聯擴展
高精度中等孔徑天線                                        布設快速簡易
天線堅固、隱蔽                                                低功耗   高性價比


WR-6200（便攜式）和 WR-6300（19”機架式）中 短波測向系統用相位相干多通道干涉儀方法和信號統計 處理技術，可靠性好，測量精確，廣泛用于政府、軍 事、執法等部門。

由于采用軟件無線電（SDR）體系結構，系統提供 了無與倫比的靈活性、高精度和高靈敏度性能，使其不 僅能作為測向系統執行測向任務，也能作為短波情報的 信號截獲接收系統使用。

設備由三部分組成：天線陣，相位相干接收機組， 計算機。

系統用特殊設計的高增益有源單極天線陣，只需兩 個人30分鐘即可完成架設，天線陣的大小可簡單地根據 系統所用頻段而定。當天線布成“L”形，每條臂的經 典長度為5米時,最佳適用頻率3 MHz至30 MHz；臂長 10米時,最佳適用頻率1 MHz至15 MHz 。



系統核心設備為WR-G34DDC相位相干接收機，安裝 在堅固的便攜箱（WD-6200）或19”機箱（WD-6300）。

采用高性能的集成便攜主機與系統連接，對接收到的 信號進行分析和處理。

系統不僅能夠精確測量信號的水平方位，也能測量仰 角。若已知電離層高度，還可以不用傳統的多元三角大地 測量法對目標位置進行粗略估算。

測向系統既可以固定安裝，也可以車內安裝。

WD-6200和WD-6300測向系統將模塊化硬件與創新的 軟件相結合，展現了傳統技術所不具備的性能和靈活性。

WD-6200               WD-6300

硬件
WD-6200 / WD-6300 測向系統采用了高性能元器 件、WR-G34DDC相位相干軟件短波接收機和特殊設計 的高增益有源單極天線。
系統可以使用市電交流供電，也可以用直流電源加 裝逆變器來供電。
為了更好地操作，建議使用兩個監視器，一個操作 測向功能，另一個用來控制接收機。

軟件
WD-6200 / WD-6300系統的核心是其先進的數字 信號處理軟件，除了標準的 WR-G3xDDC 風格的圖 形用戶接口之外，系統軟件還用于解決復雜的數學運 算和相關的處理。
系統完全軟件化，只要簡單地更改軟件就可以添 加和改變功能及應用模塊。
方位和高度顯示都以正北為基準，同時還清楚地 顯示出反射波和其它因素使方位角測量值的質量變壞 的影響。用戶可以使用動態可調緩存器，將一段時間 內方位角采樣值處理成平均值。柱狀圖和瀑布圖顯示 也可以幫助操作員判斷測量值的質量。
系統還集成了一個數字記錄儀，可以實時記錄和 回訪所收到的中頻 (IF) 端的信號以及音頻信號。

選件：
 封閉式環形天線，用于天線架設空間有限，采用 沃森-瓦特模式進行測向。
客戶端/服務器軟件，可以遠程控制接收機和測向 操作。
三角大地測量/地圖作業軟件包，要求系統有多個 測向站，并且以適當?shù)?nbsp;(TCP/IP) 網絡鏈接。測向數 據從測向站送至三角大地測量系統，運算結果把“位 置”顯示(或標識)在地圖上。地圖的數據須另行與相 關地圖供應方安排。

技術指標

技術指標隨產品不斷開發和改進而變化，請關注新維電信網站的 產品資料更新。

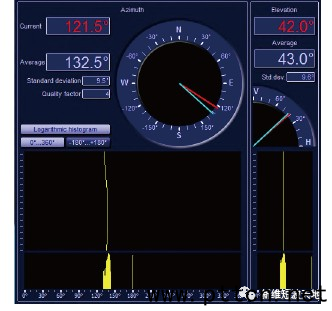

       圖例：短波段天波的水平和俯仰角
