主頁（http://www.130131.com）：大華高清視頻監控系統助力監獄安防(2)

　　2、網狀嵌入式平臺系統

　　在監舍、車間、辦公區區域前端采用700線路模擬攝像機，后端采用大華DVR3.0系統進行編碼、存儲、控制。大華DVR3.0系統與傳統DVR設備相比，有如下幾個技術特點：

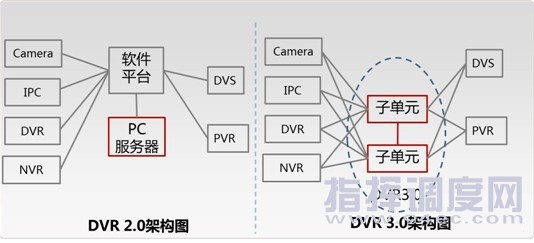

　　網狀系統

　　在監舍、車間、辦公區區域前端采用700線路模擬攝像機，后端采用大華DVR3.0系統進行編碼、存儲、控制。相比較傳統DVR2.0為星型架構，后端業務的開展，實時監控、錄像調取依賴軟件平臺與服務器，一旦服務器和平臺出問題，則導致系統無法使用。

　　本方案中DVR 3.0不是單臺設備而是設備族，將軟件平臺的相關業務組件通過嵌入式平臺植入設備中，使原有設備從單點網絡設備升級為網絡節點設備，從而實現分布式自主管理自完備系統，DVR3.0是一個嵌入式系統平臺解決方案

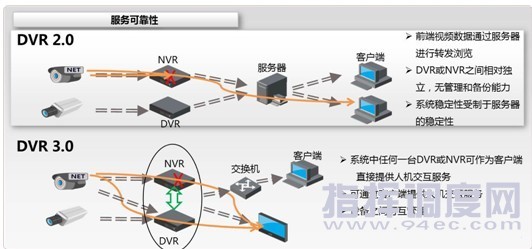

　　服務可靠性高

　　如上圖所示，傳統DVR2.0中一旦某臺NVR設備故障，即使前端IPC設備完好，業務也無法流轉。本方案中的DVR3.0設備，其中任一某臺NVR設備的故障，可通過自動搜尋另外一臺完好的DVR設備，來實現IPC業務流的分擔，提高服務的可靠性。

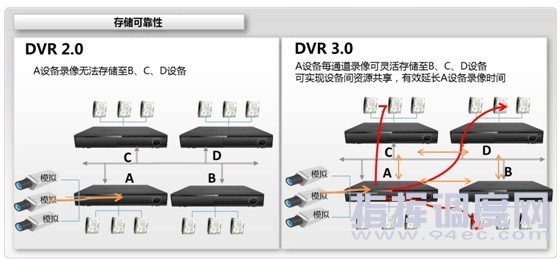

　　存儲靈活度高

　　傳統DVR2.0存儲方式較為單一，本地編碼本地存儲，無法實現錄像數據在設備與設備之間的異地備份。DVR3.0由于內置強大的功能模塊，可以實現本地設備的編碼數據與異地存儲設備之間的備份功能，通過此功能可以設計出更多符合用戶需求的存儲方案。

　　3、后端中心系統高度集成化

　　在監獄系統中，前端既有模數結合的技術系統，又有在周界、外場這類大范圍室外監控場景中配置的HD-SDI、IP網絡高清攝像機。因此，后端的中心系統就必須具備非常強大的視頻融合、交換、應用能力。

 本解決方案通過大華視頻綜合平臺系統通過參考ATCA架構，模塊化的設計，來實現高清數字非壓縮信號、模擬信號、網絡信號后端的傳輸、顯示、控制、編碼和存儲。將大容量視音頻信號的接入、編碼、矩陣切換控制、視頻應用等容納于一臺設備中，實現機房設備的精簡化和集成化。

　　4、大路數高清非壓縮數據交換

　　核心視頻交換設備采用高速交換總線，用于傳輸非壓縮的數字視頻數據，保證視頻的低延時和高質量。通過內置16個千兆光電復用端口，具備8Gps大容量交換能力，用于傳輸編碼后的視頻數據，實現視頻數據的存儲、預覽、回放等應用。

　　5、支持無損數字矩陣切換顯示控制

　　視頻矩陣切換、顯示、級聯均支持非壓縮數字信號，非壓縮數字信號是未經編碼壓縮的原始數據流，經過矩陣切換、顯示、多級級聯后不會影響視頻圖像的質量。因此，在圖像的質量、系統穩定性可靠性上相比模擬矩陣系統更具優勢。

　　6、高性能編解碼能力

 核心設備采用TI最新高性能編解碼芯片，對高清圖像數據進行編碼運算，能實現對D1、720P、1080p、200萬高清圖像的25幀實時H.264視頻編碼。

　　7、大路數高清編碼視頻數據網絡交換

　　核心設備采用性能強大的64位四核處理器，能夠支持大路數的編碼視頻的網絡交換應用。單機無需額外配置服務器，即可實現高清視頻碼流的轉發與存儲應用。

　　8、配置靈活易擴展

　　核心設備采用插拔式模塊化、機架式設計，由主機箱（含交換背板）、主控板、冗余電源、級聯擴展板、各類視音頻輸入輸出業務板等組成。用戶可根據功能需求對系統靈活配置，

　　可通過功能模塊進行擴展，實現各種視頻接入的業務需求。支持多臺級聯擴展，擴展模式可光纖級聯板或網絡擴展。使用光纖級聯板將多臺M60進行連接，傳輸非壓縮視頻數據，保證視頻信號的低延時和高質量。能充分滿足未來功能擴展升級和系統改造的需要。

　　9、系統高可靠性

　　核心設備參考ATCA設計，具備電信級穩定性和可靠性，關鍵模塊冗余設計。機箱上采用雙電源模塊接入，每個模塊都可保證系統的正常運行，保證系統運行的可靠性和穩定性。

　　五、結語

　　在整個項目在設計過程中，通過與用戶的溝通，我們發現在監所中各個區域的應用場景、監控目標、應用需求都有差異。根據這些差異，針對監所不同區域的不同需求，我們分別配置不同特性的技術方案，去滿足用戶的實際需求，從而實現整體行之有效系統解決方案。
